Автоматичний вимикач C120H 1P 100A D Schneider Electric A9N18491

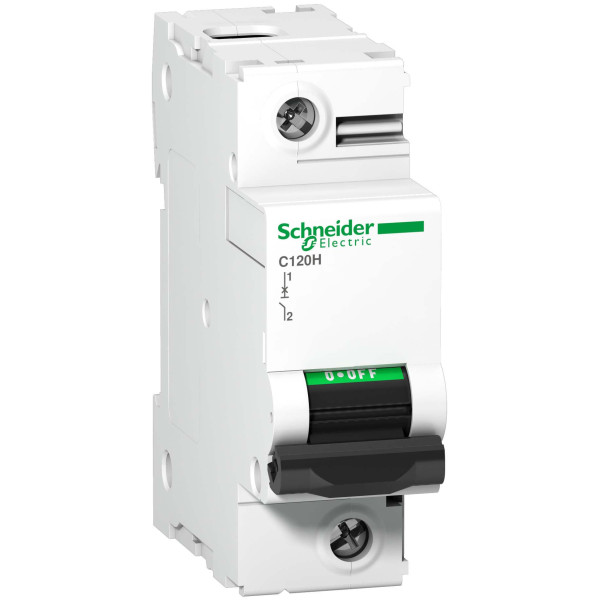

Модульний автоматичний вимикач C120H 1P 100A D з артикулом A9N18491 — це однополюсний апарат для захисту електричних кіл змінного струму, розроблений у серії Acti9 компанії Schneider Electric. Цей тепломагнітний розчеплювач поєднує захист від перевантаження і миттєвого короткого замикання в одній компактній одиниці, призначеній для монтажу на симетричну DIN-рейку 35 мм. Завдяки номінальному струму 100 А і характеристиці відключення D він підходить для гілок з великими пусковими струмами та індуктивними навантаженнями.

Основні характеристики

Номінальний струм: 100 А
• Відключаюча здатність: 15 кА
• Крива відключення: D (тепломагнітний захист - висока чутливість до пускових струмів)
• Тип полюсів: 1P (однополюсний)
• Монтаж: симетрична DIN-рейка 35 мм, кріплення затисканням
• Ступінь захисту: IP20
• Серія: Acti9
• Країна виробництва: Франція
• Тип мережі: змінний струм

Для чого потрібен та де застосовується

Такий автомат підходить для захисту окремих фазних ліній у розподільних щитах, для живлення потужних споживачів з імпульсними пусковими струмами - наприклад, насосів, компресорів, трансформаторів чи важких електродвигунів. Він також використовується як магістральний або груповий захист у комерційних і промислових установках, а також у житлових будинках, де потрібно обмежити струмові навантаження на окремі кола.

Глибокий аналіз характеристик

Тепломагнітний механізм розчеплювача поєднує дві логіки захисту: біметалеву частину для тривалих перевантажень і електромагнітну частину для короткочасних струмових імпульсів. Крива D означає підвищену витримку до пускових струмів - це корисно, коли у мережі є індуктивні навантаження з великим спочатку струмом. Відключаюча здатність 15 кА показує, що пристрій витримує типові значення короткого замикання в низьковольтних розподільних мережах, але при вищих рівнях робочого КЗ слід розглядати координацію з більш потужними апаратами на вводі.

Однополюсна конструкція применима в однофазних ланцюгах або для захисту окремої фази в трифазній системі за умови наявності відповідної нейтралізації і узгодження з іншими захисними пристроями. IP20 вказує, що корпус захищає від дотиків пальцем та твердих предметів, тому модуль потрібно встановлювати всередині розподільного щита з належним ступенем захисту зовні.

Поради по монтажу та експлуатації

Монтаж виконують на симетричну DIN-рейку 35 мм методом затискання, при цьому слід переконатися в надійності фіксації і правильній орієнтації підключення. Перед підключенням обов'язково знеструмте лінію. При роботі з кабельними жилами для струму 100 А використовуйте належні наконечники та клемні рішення, що забезпечують якісний контакт і не допускають нагріву з'єднання. Не перевантажуйте апарат вище його номіналу і уникайте установки в місцях з поганою вентиляцією - це підвищить довговічність механізму.

Після монтажу рекомендовано провести пробове вимкнення та налагодження для перевірки чутливості та роботи електромагнітної частини. Також важливо забезпечити правильну селективність із захистом вище по галузі - це дозволяє уникати небажаних відключень при локальних аваріях. Якщо необхідна координація з диференційними або автоматичними вимикачами інших типів, обговоріть налаштування і послідовність спрацьовування з проектувальником або інженером-електриком.

Сумісність, аксесуари та аналогічні рішення

Для повного монтажу та організації захисту щита поряд з цим вимикачем зазвичай використовують клемні колодки, шини (шинні гребінки), додаткові допоміжні контакти і модулі дистанційного відключення або підключення. Також доречні пристрої захисту від перенапруги, вимикачі диференційного струму для захисту людей, а при необхідності - більш високопродуктивні апарати на вводі для селективності. Замість цього апарату можна розглянути інші моделі з серії Acti9 з різними кривими спрацьовування або кількістю полюсів, якщо застосування вимагає іншої реакції на пускові струми або трифазного захисту.

При підборі аналогів звертайте увагу на ту ж найменшу відключаючу здатність та тепломагнітну технологію розчеплювача, щоб зберегти захисні властивості мережі. Використання аксесуарів від тієї ж серії спрощує інтеграцію в щит, знижує ризики несумісності та дозволяє застосовувати уніфіковані монтажні рішення.

Практичні поради від електрика

Перед встановленням перевірте відповідність номінального струму 100 А реальному навантаженню, враховуючи пускові струми. Для підключення використовуйте наконечники та клеми, що забезпечують якісний контакт. У разі підключення важких навантажень залишайте витрату місця для теплообміну і не розміщуйте автомат поруч з тепловиділяючими елементами. Проводьте періодичну візуальну перевірку контакту та функціональні тести, особливо після значних змін у схемі навантаження.

Для забезпечення селективності плануйте порядок спрацювання - маємо розуміти, що крива D дає більшу витримку до пускових струмів, тому її доцільно поєднувати з апаратами з більш чутливими характеристиками нижче по каскаду.
