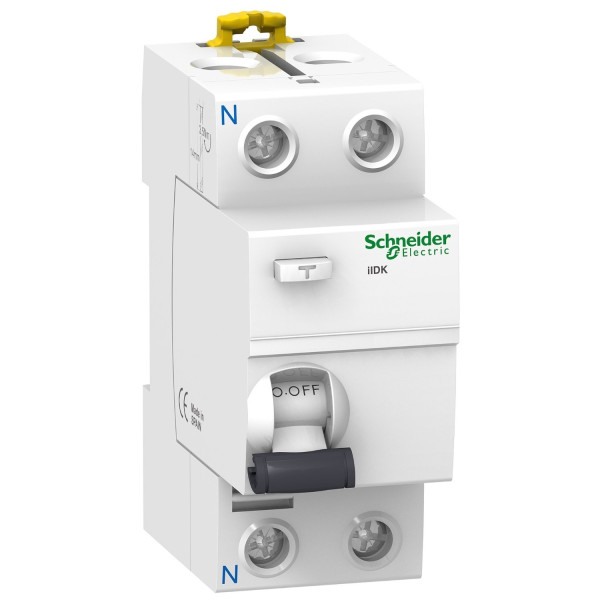

ПЗВ Диф. вимикач навантаження iID K 2P 40A 30мА AC Schneider Electric A9R50240

Професійний автоматичний вимикач захисного відключення A9R50240 з серії Acti9 від Schneider Electric — це модульний пристрій для захисту людей і устаткування від струмів витоку та випадкових дотиків до фазних провідників. У приладі поєднано функцію відключення навантаження та диференційного захисту, що забезпечує швидке реагування на витік струму на землю при номінальному струмі 40 А. Пристрій розрахований на роботу в мережах змінного струму 220...240 В, частотою 50/60 Гц, і виконаний у форм-факторі для установки в модульні щити на DIN-рейку з затискним кріпленням. Серія Acti9 орієнтована на надійність у комерційних та побутових розподільних щитах, де важлива компактність і безпечне відключення пошкоджених ділянок мережі.

Ключові характеристики та переваги

Цей диференційний вимикач-навантаження, відомий також як дифавтомат чи ПЗВ з відключенням навантаження, має ряд експлуатаційних особливостей, що роблять його зручним для монтажу та експлуатації. Виріб реагує на витік струму з чутливістю 30 мА і має тип чутливості AC, що означає чутливість до синусоїдальних змінних струмів витоку. Конструкція у виконанні 2P дозволяє одночасно відключати фазу і нуль, що підвищує рівень захисту споживачів та обладнання. Ступінь захисту IP40 призначений для модульних щитів, забезпечуючи захист від випадкового контакту з токопровідними частинами при встановленні в розподільний щиток.

Решта характеристик пристрою концентрується на практичності застосування. Модель виконана у модульному форм-факторі для щитового монтажу з простим механізмом фіксації на DIN-рейці, що дозволяє оперативно інтегрувати виріб в існуючі електричні щити без додаткових переробок. Відсутність індикатора положення контактів означає, що стан вимикача слід контролювати візуально або через прозорі дверцята щита, якщо це потрібно для вашої установки. Типова сфера застосування — захист кола освітлення, розеток та побутової техніки в житлових та невеликих комерційних приміщеннях, де достатньо реакції на змінні струми витоку.

Де застосовувати та на що звернути увагу

Пристрій із диференційним захистом і миттєвим спрацьовуванням рекомендується встановлювати в тих місцях електричної мережі, де необхідно швидке відключення при виникненні струмів витоку, що можуть призвести до ураження людини або спричинити загоряння. Підключення до розподільних щитів у квартирах, офісах та невеликих торгівельних приміщеннях — типовий варіант використання. Однак важливо врахувати, що тип чутливості AC реагує переважно на синусоїдальні витоки змінного струму; у системах із великою кількістю електронних пристроїв, інверторів або обладнанням, що генерує пульсуючий або постійний компонент витоку, може знадобитися інший тип чутливості. Якщо мережа містить електронні прилади, інвертори або зарядні пристрої, слід перевірити сумісність обраного захисного пристрою з такими навантаженнями, або підібрати версію, чутливу до пульсуючих струмів.

Монтаж і підключення мають виконуватися відповідно до вимог електробезпеки та правил експлуатації розподільних пристроїв. Двополюсний виконання забезпечує одночасне відключення фази і нуля, що особливо важливо при обслуговуванні та діагностиці електричних ланцюгів. Завдяки модульному виконанню в системі Acti9 прилад легко комбінується з іншими модульними компонентами для формування компактних і зручних щитових схем. При плануванні монтажу передбачте достатній простір для підведення проводки та доступ до клем для зручного затискання жил.

Переваги для електромонтажних робітників та електриків

Для людей, які займаються проєктуванням та обслуговуванням електропроводки, важливими є простота монтажу, стабільна робота при номінальних навантаженнях і швидкий захист від витоку. Дифавтомат від Schneider у серії Acti9 поєднує в собі інтуїтивне встановлення на DIN-рейку та надійну роботу при робочій напрузі 220...240 В. Миттєве спрацьовування гарантує мінімальний час проходження струму витоку до моменту відключення, що знижує ризики ураження і пошкодження електрообладнання. Компактність модульного виконання полегшує укладання щитових схем, а затискний спосіб кріплення клем прискорює підключення проводки на об'єкті. Оскільки виріб не має індикатора положення контактів, при збиранні щита рекомендується передбачити візуальний контроль стану або застосувати додаткові індикатори за потреби.

Цей тип пристроїв часто застосовують у гуртожитках, житлових будинках, невеликих офісах, а також у точках торгівлі, де пріоритетом є захист від витоків на землю при номінальному навантаженні до 40 А. Використання моделі A9R50240 виправдане там, де треба швидке диференційне відключення і одночасне відключення фазних ланцюгів у компактному виконанні для модульного щита.
