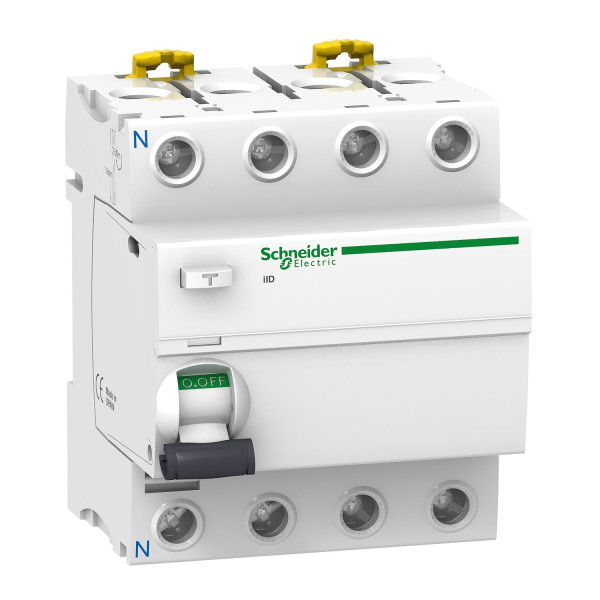

ПЗВ Диф. вимикач навантаження iID 4P 40A 500мА AC Schneider Electric A9R16440

Опис і сфера застосування

Пристрій, який також називають реле диференціального струму або автоматичним вимикачем захисного відключення, розроблений для використання в системах змінного струму з номінальною робочою напругою 380...415 В при частоті 50/60 Гц. Чотириполюсний виконання забезпечує контроль фази та нейтралі одночасно, тому механізм підходить для трифазних розподільних мереж, промислових щитів, комерційних об'єктів та виробничих ліній. Завдяки типу чутливості AC прилад коректно виявляє синусоїдальні витоки струму, що характерні для стандартних електропроводок і навантажень без складних імпульсних компонентів.

Диференційний захисний апарат цього класу застосовують для запобігання ураженню людей електрострумом і зниження ризику виникнення електричного займання через струми витоку на землю. Також пристрій виконує роль вимикача навантаження - забезпечує розрив лінії при виявленні аномалій, що підвищує безпеку електричного обладнання та прискорює локалізацію несправності. Індикатор положення контактів дозволяє швидко візуально оцінити стан — підключено чи вимкнено, що особливо корисно в умовах інтенсивної експлуатації електрощитів.

Технічні особливості та конструкція

Цей диференційний захисний вимикач належить до лінійки Acti9, що асоціюється з модульною конструкцією для зручного встановлення в стандартні розподільні шафи. Монтаж виконується на DIN-рейку методом затискання, що забезпечує швидку установку та заміну в щитовому просторі. Ступінь захисту IP40 підходить для модульних шаф, де пристрій захищений від механічного потрапляння твердих предметів, але вимагає відповідного захисту від вологи.

Номінальний струм цього апарату складає 40 А — це значення визначає максимально допустиме постійне навантаження при нормальній експлуатації. Чутливість до витоку встановлена на рівні 500 мА, що означає миттєве відключення при виявленні такого значного витоку, що може свідчити про серйозну несправність у ізоляції або ураження обладнання. Тип ПЗВ - миттєвий, тому час реагування практично відсутній, що критично для захисту людей і техніки в ситуаціях з великими витоками.

Переваги і практичні аспекти використання

Серед ключових переваг варто відзначити зручність інтеграції в існуючі розподільні системи завдяки модульній форм-фактору і сумісності з DIN-рейками. Використання такого диференційного апарату дозволяє мінімізувати час на обслуговування електропроводки та пришвидшити діагностику завдяки індикатору положення контактів. Серія Acti9 відомого бренду забезпечує стандартизований підхід до побудови щитів, що полегшує проєктування та експлуатацію.

Реле витоку з високою чутливістю 500 мА підходить для захисту великих навантажень та промислового обладнання, де потрібне швидке відключення при серйозних дефектах ізоляції. Тип чутливості AC забезпечує надійне виявлення традиційних синусоїдальних витоків, а миттєвий характер спрацьовування дозволяє уникнути наростаючих пошкоджень обладнання. Кріплення затисканням спрощує монтаж, знижує потребу в додатковому інструменті та гарантує міцну фіксацію в щитовому просторі.

Особливі відмітки при проєктуванні та експлуатації

При включенні такого диференційного пристрою в електромережу важливо врахувати, що його тип чутливості AC не реагує на складні постійно-симетричні або пульсуючі витоки, властиві певним електронним навантаженням. Якщо в системі присутні перетворювачі частоти, джерела живлення з випрямлячами або імпульсні ланцюги, потрібно оцінити доцільність застосування саме цього типу ПЗВ, або розглянути моделі з іншим типом чутливості.

Завжди слід дотримуватися правил підключення і схем розводки згідно з проектною документацією: коректне підключення фаз та нейтралі, забезпечення відповідного захисту від перенавантажень у вигляді автоматичних апаратів, а також виділення місця для зручного доступу до контролю і обслуговування. Оскільки прилад має ступінь захисту IP40, слід уникати експозиції до вологи та агресивних середовищ без додаткового захисту.

Короткий перелік технічних параметрів

Тип виробу - автоматичний вимикач захисного відключення (ПЗВ)
• Серія - Acti9
• Полюсність - 4P
• Номінальний струм (In) - 40 А
• Номінальна робоча напруга (Ue) - 380...415 В змінний струм 50/60 Гц
• Чутливість до витоку - 500 мА
• Тип чутливості - AC (реагує на синусоїдальні витоки)
• Тип ПЗВ - миттєвий
• Індикатор положення контакту - так
• Монтаж - DIN-рейка, спосіб кріплення затисканням
• Ступінь захисту - IP40 (модульний щит)
• Країна виробник - Іспанія
• Артикул - A9R16440

Цей список полегшує порівняння з іншими захисними апаратами і допомагає при підборі обладнання для конкретного проєкту. Для правильного підбору варто враховувати тип навантажень, наявність електронних пристроїв в мережі та вимоги до часу відключення.
