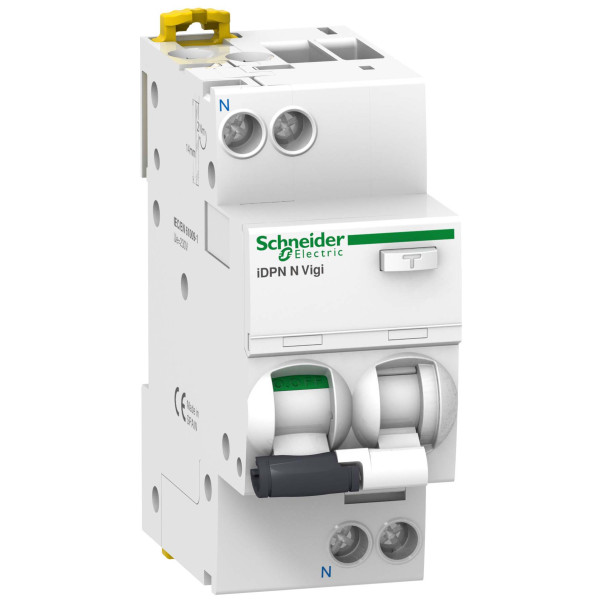

Диф. автоматичний вимикач iDPN N VIGI 1P+N 6кА 6A B АС 300мA Schneider Electric A9D68606

Диф. автоматичний вимикач iDPN N VIGI 1P+N 6кА 6A B АС 300mA від Schneider Electric, артикул A9D68606, — це комбінований захисний модуль, що поєднує в одному корпусі функції диференційного захисту та автоматичного вимикача. Такий прилад забезпечує одночасний захист мережі від струмів витоку та від перевантажень або коротких замикань. У простих словах, це диференційний автомат, який реагує на небажані витоки струму до землі та миттєво вимикає лінію при перевищенні встановлених параметрів. Комбінація УЗО і автоматичного вимикача робить пристрій зручним рішенням для встановлення в щитках житлових і комерційних приміщень, а також у промислових розподільних панелях, де потрібен компактний і надійний захист.

Модуль, відомий також як дифавтомат iDPN N VIGI або комбінований диференційний вимикач, підходить для захисту окремих кіл від ураження електричним струмом та запобігання пожеж, що можуть виникати через струми витоку. Пристрої типу VIGI застосовують у місцях з підвищеними вимогами до безпеки — ванні кімнати, кухні, дитячі кімнати, а також у комерційних зонах з активним використанням електрообладнання. Завдяки модульній конструкції і стандартному кріпленню на DIN-рейку, монтаж та інтеграція в існуючу електричну систему проходять швидко і без зайвих ускладнень.

Переваги та характерні особливості

Цей диференційний автомат, який інколи позначають як УЗО з вбудованим автоматом, має низку практичних переваг. По-перше, комбінований підхід знижує кількість елементів у щиті, що спрощує монтаж і обслуговування. По-друге, конструкція забезпечує надійне відключення при виявленні залишкового струму в межах чутливості AC, а також працює як звичайний автоматичний вимикач з характеристикою спрацювання "B" для захисту від коротких замикань і перевантажень. Зазначена у назві електрична чутливість 300mA дозволяє захищати від великих витоків, які потенційно небезпечні для пожежної безпеки, тоді як номінальний струм 6A і умовна короткозамикальна здібність 6кА визначають робочий діапазон і можливості для різних електричних навантажень.

Переваги у контексті експлуатації включають: компактність, комбінований захист від витоку і коротких замикань, простий монтаж на DIN-рейку, сумісність з типовими електрощитовими рішеннями, а також зрозуміла індикація стану пристрою. Для монтажника чи інженера це рішення знижує часові витрати на прокладання ланцюгів захисту і забезпечує гарантію коректної взаємодії між модулями захисту, оскільки всі робочі механізми розраховані один на одного в заводському виконанні.

Технічні аспекти і пояснення параметрів

У назві приладу закладено кілька важливих технічних параметрів, які варто розуміти для правильного застосування. Позначення 1P+N вказує, що прилад контролює фазу і нульовий провід - це типова схема для однофазної мережі. Номінальний струм 6A означає максимальний тривалий струм, при якому захисні механізми пристрою розраховані працювати без спрацьовування в нормальному режимі. Символ B описує криву відключення автоматичної частини — така характеристика підходить для захисту ліній з переважно індуктивними або невеликими пусковими струмами. Параметр 6кА вказує на умовну короткозамикальну здатність пристрою, що важливо при підборі апаратури до мережі з певним потенціалом короткого замикання.

Тип чутливості AC означає, що пристрій реагує на змінний компонент витоку струму. Значення 300mA є пороговим рівнем для реакції по залишковому струму — така чутливість орієнтована на запобігання ризикам займання та значним витокам, а не на захист людей від незначних уражень, для чого зазвичай використовують пристрої з меншими номіналами. Важливо підбирати чутливість залежно від конкретних завдань: для пожежного захисту використовують вищі порогові значення, для захисту життя — нижчі. У випадку даного модуля поєднання цих параметрів її робить оптимальною для окремих ліній з ризиком великих витоків або можливістю загоряння.

Де і як застосовується

Комбінований диференційний вимикач ідеально підходить для захисту окремих ліній — освітлення, розеткових груп, побутових приладів і невеликих груп електроприладів у житлових приміщеннях, офісах та комерційних об’єктах. Часто його використовують у комплексі з іншими модульними апаратами в розподільчих щитках, де важлива компактність та надійність. Використання в місцях підвищеної вологості або в приміщеннях зі значним ризиком виникнення струмів витоку мінімізує небезпеку ураження електрикою та зменшує ймовірність загоряння через непомічені дефекти ізоляції.

Монтаж виконується на стандартній DIN-рейці, підключення до мережі не вимагає складних адаптацій, але потребує дотримання правил електробезпеки і грамотного підбору номіналів для суміжних ліній. Для проєктувальників і електриків важливо врахувати координування із захистом вищого рівня та інших автоматів, аби забезпечити селективність відключень і мінімізувати шкоду від випадкових відключень при експлуатації.

Поради з вибору і експлуатації

Підбираючи дифавтомат, зверніть увагу на номінальні значення струму і чутливості, сумісність з існуючими елементами щита, а також на тип мережі - однофазна чи багатофазна. Для правильного вибору має значення характер навантаження: пристрої з характеристикою B підходять для більшості побутових і легких комерційних завдань. Перед монтажем перевірте правильність фазування та надійність з’єднань, аби уникнути некоректного спрацювання. Регулярна перевірка відключення і тестування кнопкою "ТЕСТ" — проста профілактика, що дозволяє переконатися в працездатності механізмів захисту.

Артикул A9D68606 допомагає точно ідентифікувати модель при підборі заміни або при оформленні замовлення. Виробник — відомий виробник електротехнічного обладнання, що забезпечує сумісність з типовими компонентами електрощитових систем. При зверненні до спеціаліста вкажіть характеристики мережі і бажані параметри захисту, щоб спеціаліст допоміг обрати оптимальний варіант розміщення і підключення.

У нас можна замовити цей диф. автоматичний вимикач через чат, по телефону або оформивши замовлення онлайн. Доступна безкоштовна доставка перевізником НОВА ПОШТА. Також можливе онлайн-сплачення карткою через МоноБанк.
