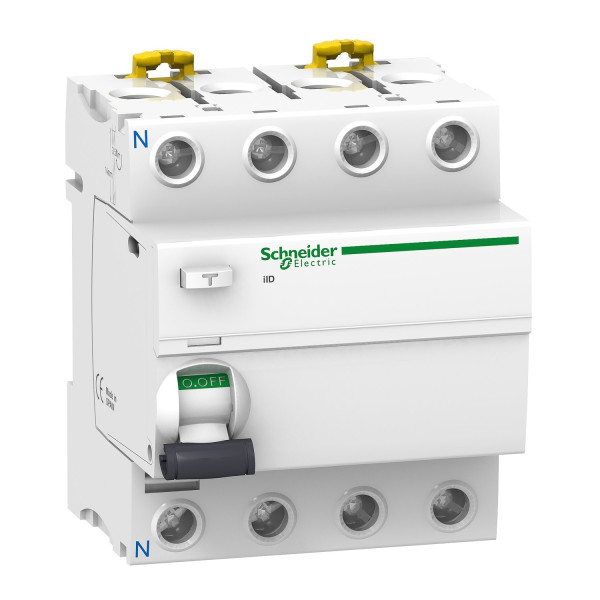

ПЗВ Диф. вимикач навантаження iID 4P 63A 300мА A S Schneider Electric A9R25463

ПЗВ Диф. вимикач навантаження iID 4P 63A 300мА A S Schneider Electric A9R25463 – це модульний автоматичний вимикач захисного відключення серії Acti9, призначений для надійного виявлення струмів витоку та оперативного відключення електричного кола у трифазних мережах змінного струму. Пристрій поєднує диференційну захисну функцію та можливість керування навантаженням, що робить його придатним як для промислових щитів, так і для комерційних і житлових розподільчих шаф. 4-полюсний корпус забезпечує одночасне відключення всіх полюсів, що особливо важливо для балансованих трифазних ліній та безпечного обслуговування обладнання. Виріб має індикатор положення контактів, який дає візуальне підтвердження стану, а спосіб кріплення затисканням на DIN-рейку дозволяє швидко інтегрувати модуль у стандартну комутаційну панель. Пристрій виготовлено в Іспанії, він належить до лінійки Acti9 виробника Schneider Electric, що гарантує узгодженість функціоналу з іншими модулями системи.

Технічні характеристики та особливості роботи

Цей селективний диференційний вимикач навантаження має номінальний струм 63 А і розрахований на робочу напругу 380...415 В змінного струму 50/60 Гц, що робить його сумісним з типовими трифазними електромережами. Тип чутливості - A, тобто прилад реагує як на змінний, так і на пульсуючий постійний компонент витоку, що важливо при підключенні обладнання з випрямлячами або електронними перетворювачами. Чутливість до витоку становить 300 мА - рівень, який зазвичай використовують для селективного захисту головних вводів або для виявлення потенційно небезпечних витоків електрики, що можуть призвести до займання або уразити людину при дефіциті інших засобів захисту. Оскільки це селективний пристрій, він розроблений так, щоб не відключатися при короткочасних незначних витоках, які можуть викликати нижчі за селективний поріг пристрої на виході, і таким чином забезпечує координацію захисту в ланцюзі - важлива властивість для складних мереж з кількома рівнями захисту.

Модуль має ступінь захисту IP40 для модульного щита, що відповідає звичайним вимогам для внутрішнього монтажу в щитах керування та розподілу. Опис полюсів 4P означає повне розмикання всіх фаз та нейтралі (за схемою підключення), що підвищує електробезпеку під час ремонтних робіт та гарантує відсутність потенціалу на обесточених елементах споживача. Монтажна опора - DIN-рейка, спосіб кріплення - затисканням, що дозволяє швидке встановлення без додаткових інструментів для фіксації, економлячи час при складанні щитів. Індикація положення контактів спрощує діагностику і технічний огляд, даючи змогу швидко визначити, чи ввімкнений модуль, або він у вимкненому стані. Модель артикул A9R25463 і серійне виконання Acti9 полегшують підбір сумісних компонентів та заміну модулів у системі одного виробника.

Де застосовують та які переваги дає встановлення

Селективні дифвимикачі та диференційні пристрої захисту навантаження, подібні до цієї моделі A9R25463, широко використовуються в розподільчих щитах житлових комплексів, офісних будівель, торгових центрів, виробничих ділянок та інфраструктурних об'єктів. Основна роль - захист від витоків струму, що може призвести до пожежі або ураження електричним струмом, а також функція селективності дозволяє уникнути масових відключень при незначних локальних дефектах. Наявність типу чутливості A робить пристрій придатним при підключенні навантажень з електронікою - частотних перетворювачів, зарядних станцій, ІПБ та іншої апаратури, яка може створювати імпульсні або постійні складові витоків. Для інженерів та електриків це означає менше помилкових спрацьовувань і більш предиктивне керування системою захисту.

Завдяки поєднанню ряду функцій - селективність, чутливість 300 мА, 4-полюсне відключення, індикатор стану і надійний монтаж на DIN-рейку - такий диференційний вимикач навантаження ефективно виконує роль головного або вводного захисного елемента у схемі. Він підвищує безпеку експлуатації електропроводки, дозволяє коректно налаштувати послідовність захисних пристроїв у щиті та зменшити ризики, пов'язані з витоками струму у середовищах зі складними навантаженнями.

Ключові характеристики

Тип виробу - автоматичний вимикач захисного відключення (ПЗВ), селективний
• Номінальний струм [In] - 63 А
• Номінальна робоча напруга [Ue] - 380...415 В змінний струм 50/60 Гц
• Чутливість до витоку - 300 мА
• Тип чутливості - A (реагує на змінний та пульсуючий постійний складник)
• Опис полюсів - 4P, повне відключення всіх полюсів
• Серія - Acti9, артикул A9R25463
• Монтаж - DIN-рейка, кріплення затисканням
• Індикатор положення контакту - присутній
• Ступінь захисту - IP40 (модульний щит)
• Країна виробник - Іспанія

Якщо потрібно інтегрувати селективний ПЗВ у вже наявний щит або спроектувати нову систему розподілу, цей дифвимикач навантаження від Schneider відповідає вимогам безпеки та сумісності з промисловими стандартами монтажу. Він оптимізований для роботи в мережах змінного струму і дозволяє будувати каскадні рішення захисту, де головний селективний модуль координується з нижчими рівнями захисту задля мінімізації відключень при локальних дефектах.
