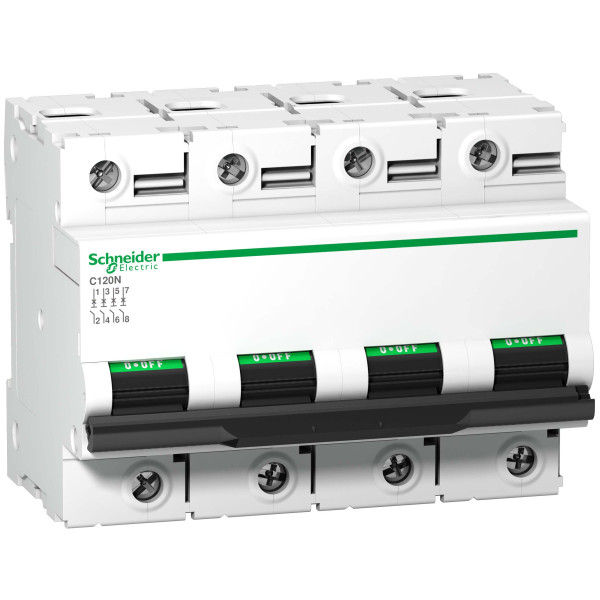

Автоматичний вимикач C120N 4P 80A D Schneider Electric A9N18391

Автоматичний вимикач C120N 4P 80A D Schneider Electric A9N18391 — модульний захисний апарат серії Acti9, призначений для захисту електричних кіл від перевантаження та короткого замикання в мережах змінного струму. Цей 4-полюсний автомат забезпечує одночасне вимкнення всіх полюсів, включно з нейтралью, що важливо для безпеки та уникнення небажаних потенціалів на корпусах обладнання. У тексті нижче я називатиму його як 4-полюсний автомат Acti9, модульний апарат або просто вимикач C120N, щоб уникнути зайвого повтору.

Ключові характеристики

Артикул: A9N18391
• Номінальний струм: 80 А
• Крива відключення: D - тепломагнітна характеристика для високих пускових струмів
• Відключаюча здатність: 10 кА
• Полюсність: 4P (чотири полюси)
• Серія: Acti9
• Технологія розчеплювача: тепломагнітний
• Монтаж: симетрична DIN-рейка 35 мм, кріплення затисканням
• Ступінь захисту корпусу: IP20
• Країна виробництва: Франція
• Призначення мережі: змінний струм

Глибокий аналіз характеристик

Тепломагнітний механізм поєднує два типи захисту - теплову частину для захисту від тривалих перевантажень і магнітну для миттєвого розриву кола при короткому замиканні. Крива D означає підвищену витримку пускових струмів, тому такі автомати часто застосовують в ланцюгах з двигунами, трансформаторами та іншими індуктивними навантаженнями з великими пусковими імпульсами. Відключаюча здатність 10 кА гарантує, що пристрій зможе безпечно перервати струми при короткому замиканні типових промислових і комерційних установок без руйнування.

Чотири полюси дають повну електричну ізоляцію фази і нейтралі при відключенні, що знижує ризик виникнення небезпечних потенціалів в разі відключення однієї із фаз. IP20 означає захист від дотику до струмоведучих частин за допомогою пальця та від великих сторонніх тіл, проте корпус не захищений від вологи або пилу дрібної фракції, тому установка в приміщеннях з підвищеною вологістю або на вулиці потребуватиме шафи з відповідним ступенем захисту.

Де і як застосовують

Цей модульний автомат підходить для щитів керування, розподільних щитів у промисловості, комерційних і великих побутових установках, де потрібне одночасне відключення всіх проводів. Через характеристику D рекомендація - ставити його в ланцюгах з індуктивним навантаженням: електродвигуни, компресори, трансформатори та інше обладнання з високими пусковими струмами. У побутових мережах його також можна використовувати там, де існує потреба у підвищеному захисті від коротких замикань і одночасного відключення нейтралі.

Монтаж і експлуатація - практичні поради від електрика

Монтаж здійснюється на симетричну DIN-рейку 35 мм з кріпленням затисканням. Перед встановленням переконайтеся, що живлення знеструмлене. Розміщуйте вимикач у щиті так, щоб був доступ до ручки керування і достатній простір для теплообміну — IP20 не захищає від вологи, тому при монтажі в сирих приміщеннях використовуйте додаткову щитову оболонку.

Під час підключення використовуйте кабель відповідного перерізу та монтажну практику згідно з діючими правилами ПУЕ. Звертайте увагу на надійність окінцювання жил, застосовуйте наконечники-футорки для гнучкого проводу, щоб уникнути ослаблення контакту. Затягнення клем робіть згідно з інструкцією виробника, уникайте "на око" - ненадійне з'єднання призводить до перегріву.

Після монтажу виконайте функціональну перевірку: імітуйте навантаження, перевірте спрацьовування при перевантаженні та короткому замиканні, переконайтесь, що нейтраль відключається разом з фазами. Для складних систем рекомендується проводити координацію захистів - налаштування послідовного спрацьовування від загального автомата і спліт-ліній, щоб уникнути непотрібних відключень.

Сумісні та додаткові рішення для повного монтажу

Для повноцінного захисту й керування в щиті корисно доповнити автомат C120N такими компонентами: диференційний захисний вимикач (RCD) або пристрій залишкового струму при необхідності захисту від витоків, контактор для дистанційного керування навантаженням, а також модулі допоміжних контактів або сигналізації для індикації положення вимикача. Як альтернативу або аналог варто розглядати інші модульні рішення серії Acti9 від виробника для тих же задач, якщо потрібні інші номінали або конфігурації полюсності.

Поради по вибору та узгодженню захисту

При підборі автоматичного вимикача враховуйте характер навантаження: для чисто резистивних ліній підійдуть автомати з меншою чутливістю до пускових струмів, а для індуктивних - саме крива D. Враховуйте відключаючу здатність у кожному щиті - 10 кА забезпечує надійний захист у багатьох комерційних застосуваннях. Плануючи схему, передбачте місце для шин N і PE, а також запас для додаткових модулів серії Acti9 у випадку модернізації.

Рекомендую вести журнал випробувань після монтажу і періодично перевіряти контакти на нагрів при навантаженні, особливо в першій експлуатаційній добі. Для виявлення аномалій використовуйте термокамеру або контактний термометр при роботі під навантаженням.

Якщо потрібна заміна або пошук аналога в тій же лінійці, звертайте увагу на серію Acti9 і супутні модулі від Schneider Electric - вони проектовані для сумісності по монтажу і управлінню в модульних щитах.
