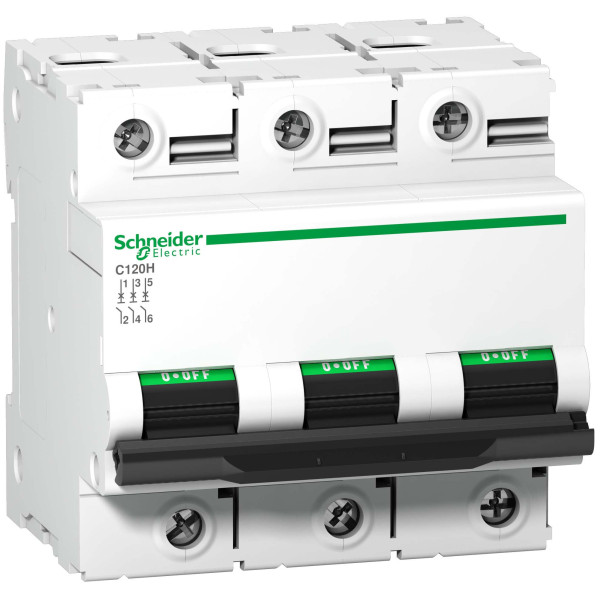

Автоматичний вимикач C120H 3P 80A C Schneider Electric A9N18468

Автоматичний вимикач C120H 3P 80A C Schneider Electric A9N18468 — це модульний тепломагнітний захисний пристрій серії Acti9, призначений для захисту трифазних ланцюгів у мережах змінного струму. Модель з маркуванням A9N18468 виготовлена у Франції і поєднує в собі функції захисту від перевантаження та швидкого відключення при короткому замиканні. Трифазне виконання 3P дозволяє контролювати одночасно всі три фазові провідники в розподільному щиті.

Глибокий аналіз характеристик

Тепломагнітна технологія розчеплювача означає, що в одному корпусі реалізовано два ключові механізми захисту - тепловий елемент для виявлення перевантажень і магнітна частина для миттєвого відключення при струмах короткого замикання. Номінальний струм 80 А визначає робочий поріг, при якому пристрій забезпечує нормальне живлення навантаження. Крива відключення C вказує на тип спрацьовування - підходить для загальних електричних ланцюгів з помірними пусковими струмами, наприклад освітлення, розеткові групи, побутове та комерційне обладнання; також може застосовуватися у випадках з незначними індуктивними пусковими перевантаженнями.

Відключаюча здатність 15 кА характеризує максимально можливий струм короткого замикання, при якому апарат може безпечно розірвати ланцюг. Рівень захисту корпусу IP20 гарантує захист від доступу до струмоведучих частин сторонніми предметами більшого діаметра, але не захищає від вологи, тому виріб призначений для встановлення в сухих електричних шафах або щитах.

Монтаж на симетричну DIN-рейку 35 мм з кріпленням методом затискання робить встановлення швидким і надійним при стандартному обладнанні розподільних шаф. Серія Acti9 від Schneider Electric відома модульністю та сумісністю додаткових аксесуарів, що спрощує інтеграцію у існуючі системи розподілу електроенергії.

Де та як застосовувати

Такий автоматичний вимикач оптимально підходить для захисту трифазних ліній у промислових та комерційних приміщеннях, у малих виробництвах, офісах та житлових комплексах із трифазною подачею. Він ефективний для захисту розподільчих груп, щитів збору навантаження, а також для захисту двигунів і комутаційних приладів за умови дотримання допустимих пускових струмів.

При виборі місця встановлення звертайте увагу на доступ для обслуговування, наявність вентиляції в щиті та уникнення теплового нагріву від поруч встановленого обладнання, що може впливати на спрацьовування теплової складової.

Монтажні рекомендації та експлуатація

Під час монтажу вимкніть живлення і перевірте відсутність напруги у місці встановлення.
• Фіксуйте пристрій на DIN-рейку за методом затискання; переконайтесь у правильній посадці на рейці і відсутності люфтів.
• Підключайте провідники лише в чисті та надійні контакти, використовуйте наконечники для багатожильних жил при необхідності.
• Затягуйте клеми відповідно до рекомендацій виробника; нестача або надмірне затягування можуть призвести до нагріву або пошкодження клем.
• Після встановлення проведіть контрольні вимірювання та функціональні випробування - імітацію перевантаження і короткого замикання виконувати лише спеціалізованим обладнанням або під контролем кваліфікованого персоналу.
• Не встановлюйте прилад у середовищі з підвищеною вологістю або агресивними парами без відповідного захисту щита, адже ступінь захисту IP20 цього не передбачає.

Сумісні аксесуари та комплектація для повного монтажу

Для повноцінної інтеграції в систему рекомендується підбирати додаткові модулі і аксесуари тієї ж серії Acti9. До корисних доповнень належать блоки допоміжних контактів для дистанційного сигналу стану, розчеплювачі дистанційного ввімкнення (shunt trip), модулі блокування, набір шин-шини або клемні колодки для зручного розподілу фаз. При складанні щита також знадобляться кабельні наконечники, планки для шин, захисні кришки клем та ручки для відчеплення.

Поради щодо підбору та узгодження з іншими пристроями

Під час проєктування захисту звертайте увагу на координацію зі вступними апаратами і запобіжниками у вищих рівнях системи. Важливо, щоб відключаюча здатність і часова характеристика були сумісні з параметрами джерела та іншого обладнання в щиті. Для підвищення електробезпеки комбінуйте автоматичний вимикач з диференційними пристроями або окремими реле контролю струму за потреби.

Огляд альтернатив та сумісних рішень

Як аналог можна розглядати інші моделі того ж сімейства Acti9 зі схожими номіналами та кількістю полюсів. При заміні або розширенні системи віддавайте перевагу моделям однієї серії, щоб зберегти сумісність аксесуарів і уніфікувати процедури обслуговування. Для специфічних завдань з високими пусковими струмами можливе застосування інших кривих відключення або спеціалізованих апаратів захисту.

Експлуатація та технічне обслуговування

Регулярні візуальні огляди, перевірка затяжки клем та очищення від пилу забезпечують довгу і надійну роботу. Періодично перевіряйте працездатність механізму розчеплювача і за наявності допоміжних контактів - функцію сигналізації. Всі роботи з обслуговування виконуються при відключеному живленні або під контролем кваліфікованого електромонтажника.
