Автоматичний вимикач C120H 1P 63A B Schneider Electric A9N18401

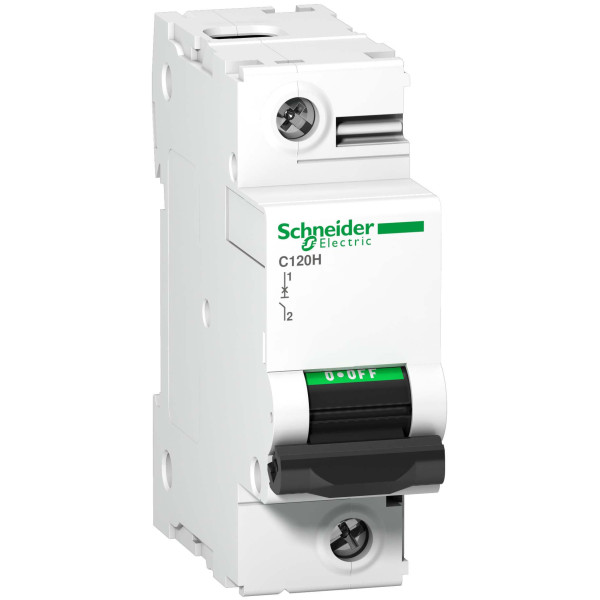

Автоматичний вимикач C120H 1P 63A B Schneider Electric A9N18401 — це модульний однополюсний автомат для захисту електричних кіл змінного струму. Пристрій серії Acti9 розроблений для надійного відключення при перевантаженнях і коротких замиканнях завдяки тепломагнітному механізму розчеплювача. Він застосовується в розподільних щитах житлових і комерційних приміщень, а також у промислових системах, де потрібен простий і ефективний захист однієї фази.

Для чого потрібен такий автомат

Цей модульний вимикач служить для захисту проводки та обладнання від струмів перевантаження і короткого замикання. Однополюсний варіант підходить для окремих фазних ліній освітлення, розеткових груп, живлення окремих приладів або для секцій трифазної мережі при необхідності індивідуальної секціонування. Наявність кривої відключення B робить його оптимальним вибором для ліній з переважно резистивним навантаженням та невеликими пусковими струмами.

Глибокий аналіз характеристик

Номінальний струм 63 А визначає можливість пропускати робочий струм до заявленого значення без теплового зниження ресурсу, і цей параметр слід вибирати у відповідності з проектними розрахунками та перетином проводки. Відключаюча здатність 15 кА означає, що пристрій спроможний безпечно розмикати ланцюги при короткому замиканні з енергією до цього рівня, що важливо для захисту обладнання та попередження пошкоджень щита.

Крива відключення B характеризує поведінку магнітної частини розчеплювача: такі автомати швидше відключають при помірних коротких замиканнях і підходять для навантажень з невеликою пусковою струмовою характеристикою. Тепломагнітна технологія комбінує тепловий елемент для стабільного реагування на тривалі перевантаження і магнітну складову для миттєвого розмикання при коротких замиканнях, що забезпечує універсальний захист у багатьох застосуваннях.

Монтаж на симетричну DIN-рейку 35 мм робить установку швидкою та стандартизованою в типових розподільних шафах. Ступінь захисту IP20 вказує на базовий захист від контакту з твердими предметами і приладів усередині щита; така межа захисту розрахована на експлуатацію в захищеному від вологи середовищі.

Практичні поради щодо монтажу та експлуатації

Перед монтажем обов’язково знеструмте розподільний щит і перевірте відсутність напруги тестером. Встановлення проводиться шляхом фіксації корпусу на DIN-рейку - пристрій кріпиться затисканням, що спрощує заміну без додаткових інструментів для фіксації корпусу. Підключення провідників здійснюйте згідно схем і маркування клем, при цьому дотримуйтеся вимог щодо перетину кабелів та затягування клем - вони мають бути щільними, але без перевантаження кріпильних елементів.

Рекомендується упевнитися в координації параметрів цього вимикача з upstream-захистом і з обладнанням, що захищається. Для об'єктів із чутливими приладами додайте пристрої захисту від перенапруги і при потребі диференційний захист. Однополюсний автомат краще розміщувати так, щоб був легкий доступ для індикації стану та для обслуговування.

Під час експлуатації звертайте увагу на перегрів корпусу або незвичні звуки при спрацюванні - це може свідчити про слабкі контакти або занадто великі струми. Періодично перевіряйте стан клем та міцність кріплень особливо після монтажних робіт або при наявності вібрацій.

Сумісність та додаткові компоненти

Для повного комплекту при монтажі щита зручно передбачити модульні аксесуари: шини живлення для швидкого підключення фаз, перемички для розподілу нульових або фазних ліній, а також допоміжні контакти або сигнальні блоки для контролю стану. Щоб забезпечити захист від витоків струму, підключайте вимикач разом з диференційним захисним пристроєм або використовуйте комбіновані продукти серії Acti9, що поєднують диференційну та автоматичну функції.

Як аналогічні рішення можна розглядати інші модулі в лінійці Acti9 або суміжні моделі модульних автоматів від виробника, які відрізняються кривими спрацювання або іншими номінальними струмами. При підборі резервного або альтернативного апарата звертайте увагу на ту ж відключаючу здатність, тип кривої та механіку кріплення, щоб забезпечити сумісність з існуючими панелями.

Рекомендації електрика

Проєктуйте перетин кабелів відповідно до номінального струму та умов прокладки, щоб уникнути нагріву і падіння напруги.
• Встановлюйте автомат у щиті з запасом простору для організації кабелів і полегшення доступу при сервісі.
• При наявності пристроїв з великим пусковим струмом обирайте захист з іншим типом кривої або доповнюйте захист пусковим реле/контактором.
• Проводьте тестування роботи захисту після встановлення та після будь-яких змін в схемі.
