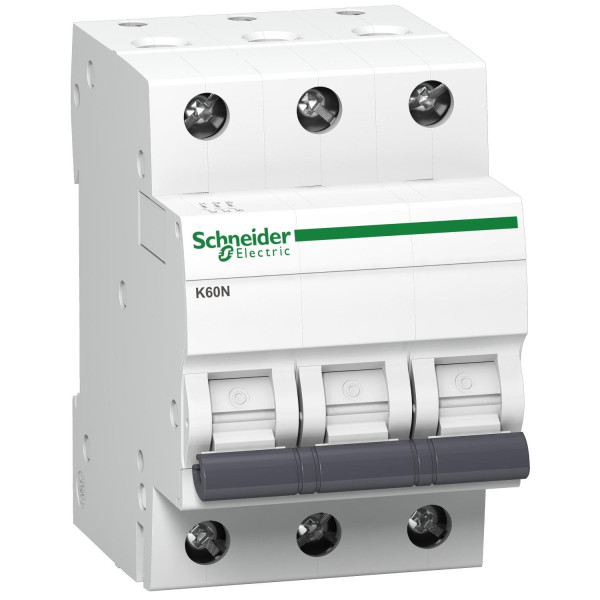

Автоматичний вимикач (АВ), Acti9 K60N, 3P, 32A, B крива, 6кA, A9K01332

Автоматичний вимикач серії Acti9 K60N моделі A9K01332 - це трьохполюсний захисний апарат, призначений для розподільних щитів змінного струму. Цей тепломагнітний модуль з номінальним струмом 32 А і кривою відключення B забезпечує надійний захист ланцюгів від перевантажень і коротких замикань, при цьому швидко реагує на невеликі імпульсні струми, характерні для освітлення та резистивних навантажень. Відключаюча здатність 6 кА робить його придатним для стандартних мереж низької напруги, а ступінь захисту IP20 визначає використання в захищених внутрішніх розподільних шафах.

Для чого потрібен та де застосовується

Цей автоматичний вимикач використовується як головний або груповий захист у житлових, комерційних та невеликих промислових установках. Триполюсний варіант призначений для захисту трифазних споживачів і розподільних ліній, де важливо одночасне відключення всіх фаз. Типова область застосування - розподіл навантажень у щитах, захист ліній освітлення, побутових та невеликих промислових навантажень з невеликими пусковими струмами.

Глибокий аналіз характеристик

Номінальний струм 32 А визначає, що апарат розраховано на постійне навантаження середнього рівня у своїй групі. Тепломагнітна технологія поєднує дві дії захисту - теплову частину для повільних перевантажень та магнітну для миттєвого відключення при короткому замиканні. Крива відключення B означає більш чутливу магнітну реакцію порівняно з більш «жорсткими» типами кривих, тому вона оптимальна для захисту ліній з переважно резистивним характером навантаження і з невеликими пусковими струмами.

Відключаюча здатність 6 кА показує максимально допустимий рівень аварійного струму, який апарат може розірвати без ушкоджень. Цей показник важливий при підборі пристрою до конкретної мережі - він має бути не менший за можливий короткозамковий струм в точці встановлення. Клас захисту IP20 свідчить про захист від дотиків до струмопровідних частин та від великих твердих предметів, але не гарантує захист від вологи, тому модуль слід встановлювати всередині щита із закритою передньою панеллю.

Про монтаж та експлуатацію

Монтаж відбувається на стандартну DIN-рейку з фіксацією, що дозволяє швидко інтегрувати пристрій у модульні розподільні системи. Перед встановленням потрібно вимкнути напругу в щиті та переконатися у відповідності перерізу і типу проводів вимогам монтажу. Підключення провідників здійснюється до клем апарата за схемою, що вказана виробником; важливо забезпечити якісний контакт та періодично перевіряти затягнення клем у процесі експлуатації. Оскільки захист від витоку на землю відсутній, у випадках де потрібна диференціальна захистка рекомендується встановити окремий диференційний пристрій або диференціальний автомат у парі з цим вимикачем.

При розміщенні у щиті важливо не блокувати зони для відведення тепла, уникати високих температурних умов і слідувати інструкціям по відстанях між апаратами. Термінальна частина повинна бути захищена, вступні клеми - доступні для сервісного огляду без демонтажу всього щита.

Сумісність та додаткові компоненти

Для повної системи захисту та управління рекомендується розглядати додаткові елементи тієї ж лінійки Acti9 або сумісних рішень від Schneider Electric, такі як модулі сигналізації положення, допоміжні контакти для віддаленого індикації, шунтові та електромагнітні розчеплювачі для дистанційного відключення, а також монтажні шини для зручного підключення кількох апаратів. Якщо в системі потрібна захист від струмів витоку, необхідно додати диференційний пристрій або комбінований дифавтомат.

Також корисними будуть аксесуари для належної адресації та безпеки щита - кришки клем, маркувальні наклейки, монтажні рейки і розподільні шини, що полегшують укладання і зменшують ризик помилок при підключенні. Вибираючи альтернативу або доповнення, звертайте увагу на інші моделі з серії Acti9 з іншим номіналом струму або кількістю полюсів, щоб узгодити захист з архітектурою мережі.

Практичні рекомендації від електрика

При проєктуванні щита враховуйте, що трьохполюсний автомат забезпечує одночасне відключення всіх фаз, що важливо для запобігання небалансу і потенційно небезпечних режимів. Для навантажень з великими пусковими струмами - двигуни, трансформатори - слід розглянути інші типи кривих або додаткові пускові рішення. Монтаж і пусконалагодження мають виконуватися кваліфікованим персоналом з урахуванням місцевих електротехнічних норм та інструкцій виробника.
