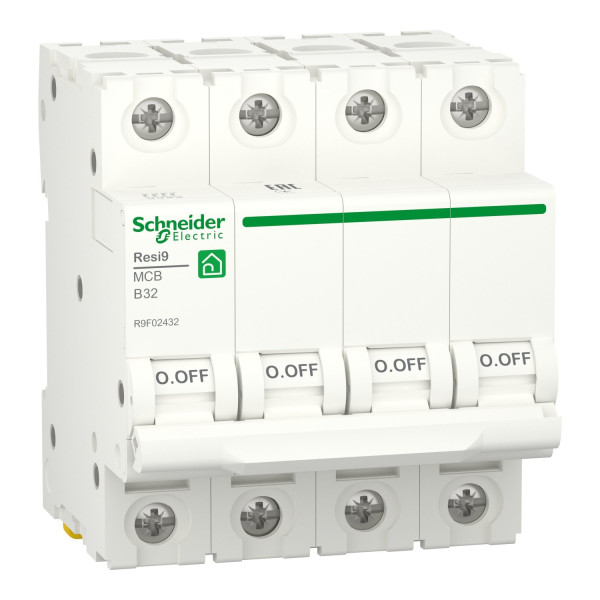

Автоматичний вимикач 6kA 4P 32A В, Resi9 Schneider Electric R9F02432

Автоматичний вимикач Resi9 R9F02432 від Schneider Electric — це модульний тепломагнітний автомат для захисту ліній змінного струму. Пристрій 4P на 32 A призначений для комутації та захисту трифазних ланцюгів з відключаючою здатністю 6000 A на 400 V 50/60 Гц відповідно до стандарту IEC 60898-1. Цей модуль із серії Resi9 підходить для щитів житлових та невеликих комерційних об'єктів, де потрібен надійний захист від перевантажень і коротких замикань.

Для чого потрібен та як працює

Основне призначення такого автоматичного вимикача - захист проводки і устаткування від перевантаження та короткого замикання. Тепломагнітна технологія поєднує два механізми: термічний елемент реагує на тривалі перевантаження, магнітна частина миттєво відключає при струмах короткого замикання. Крива спрацьовування B робить цей апарат оптимальним для освітлення, розеткових груп та загальних побутових ланцюгів, де немає значних пускових струмів індуктивних навантажень.

Глибокий аналіз характеристик

Номінальний струм 32 A визначає максимальну тривалу робочу величину для захищеної лінії. Номінальна робоча напруга 400 V змінного струму та частота 50/60 Гц відповідають стандартним мережам трифазного живлення. Відключаюча здатність 6000 A (Icn) гарантує, що при виникненні короткого замикання прилад зможе розривати струм у межах цієї величини без ушкодження. Наявність чотирьох полюсів дозволяє одночасно розривати всі провідники - три фазні та нейтраль, що необхідно при захисті трифазних ланцюгів або коли вимагається вимикання нейтралі разом з фазами.

Ступінь захисту IP20 означає, що корпус захищений від дотиків пальцем і сухих сторонніх предметів, але не призначений для умов підвищеної вологості або агресивного середовища. Монтаж на DIN-рейку та затискний спосіб кріплення полегшують інтеграцію в модульні щитки. Виготовлено у Болгарії, що відображено в маркуванні виробника.

Монтаж та експлуатація - поради електрика

Перед монтажем обов'язково відключіть живлення та переконайтесь у відсутності напруги в місці роботи. Встановлення на DIN-рейку здійснюється стандартним способом - защіпка на рейці з подальшою фіксацією. Підключаючи проводи, використовуйте відповідні наконечники для багатожильних жил або голі одножильні проводи згідно з проектом; не перетягуйте клеми надмірно, стислі контакти можуть призвести до перегріву. Перевіряйте правильність фазного чергування і наявність нейтралі там, де вона потрібна.

Оскільки цей автомат має тепломагнітний розчеплювач, при повторних відключеннях аналізуйте причину - перевантаження або коротке замикання. Якщо прилад часто відключається за тепловою складовою, перегляньте навантаження на лінії та баланс фаз. Не експлуатуйте виріб у відкритих, запилених або вологих приміщеннях без відповідного корпусу, оскільки IP20 не забезпечує захист від води.

Практичні рекомендації при монтажі кількох модулів

Розміщуйте модулі на DIN-рейці з урахуванням теплової розвантаженості та доступу для обслуговування.
• Баланс фаз - рівномірно розподіляйте навантаження між фазами для зменшення перевантажень та підвищення ефективності мережі.
• Застосовуйте шинні перемички та маркування для зрозумілості схеми в щиті.
• Перевіряйте розрахунок перерізу проводу під номінальний струм та умови прокладки згідно з нормативами.

Сумісність та додаткове обладнання

Для повноцінного монтажу в щиті рекомендується доповнити автомат диференційним захисним пристроєм (УЗО або диференціальним автоматом) для захисту від струмів витоку, а також головним вимикачем/роз'єднувачем на вводі. Шинні колодки та перемички полегшать організацію фазних груп. Для комплексного захисту при невеликому резерві по струму можна розглянути інші модулі лінійки виробника, які відрізняються кривою спрацьовування або відключаючою здатністю, залежно від конкретного проєкту щита.

Як альтернативу з тієї ж екосистеми слід розглядати інші серії того ж виробника, що призначені для модульної установки й сумісні з DIN-рейкою, якщо потрібні інші робочі параметри або підвищена Icn. При виборі аналога звертайте увагу на крива спрацьовування, номінальний струм та відключаючу здатність, щоб забезпечити правильну селективність з іншими захисними апаратами в щиті.

Діагностика і обслуговування

Перевірки працездатності проводять шляхом візуального огляду та періодичного тестового включення-виключення. Якщо автомат часто тримає вимкнений стан або відключається без видимого навантаження, слід виконати інструментальну перевірку мережі на наявність паразитних струмів, погану контактну ємність або приховані короткі замикання в проводці. При заміні враховуйте, що новий модуль має відповідати характеристикам по струму, напрузі та Icn виходячи з особливостей вашої мережі.

Артикул R9F02432 допомагає точно ідентифікувати цей модуль у каталозі виробника. Використовуйте його при підборі аксесуарів і при замовленні для уникнення помилок сумісності.
