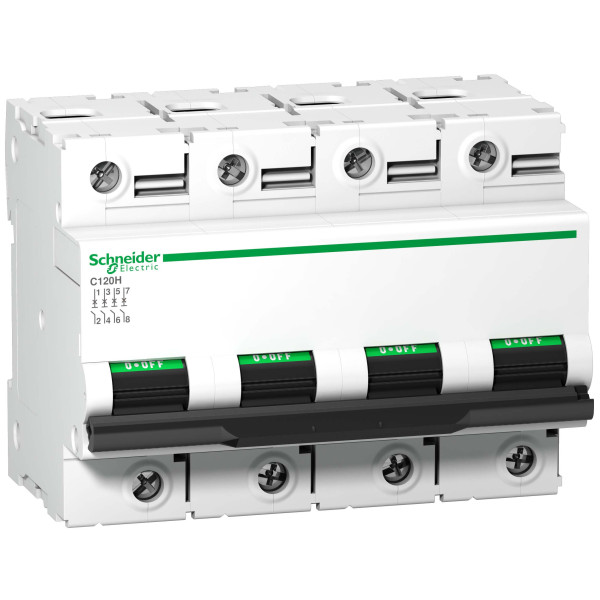

Автоматичний вимикач C120H 4P 100A D Schneider Electric A9N18524

Автоматичний вимикач C120H 4P 100A D Schneider Electric A9N18524 — це тепломагнітний модуль захисту для розподільних щитів, який призначений для надійного відключення навантаження при перевантаженнях та коротких замиканнях. Цей чотириполюсний апарат серії Acti9 виготовлений у Франції і поєднує ефективний захист трифазних мереж змінного струму з можливістю ізолювання нейтралі. Коректна назва моделі в артикулі A9N18524 дозволяє швидко ідентифікувати його в каталогах виробника.

Для чого потрібен та де застосовується

Призначення такого автоматичного вимикача — безпечний захист електричних кіл у промислових та комерційних установках, а також у складніших побутових розподільних системах. Чотири полюси дозволяють одночасно відключати три фази та нейтраль, що важливо при підключенні трифазних електродвигунів, трансформаторів, щитового обладнання або великих груп навантажень. Через криву відключення D апарат краще витримує пускові струми моторами та індукційними навантаженнями, тому підходить для захисту колекторів двигунів, компресорів, підйомних механізмів та іншого обладнання з високими імпульсними струмами при запуску.

Глибокий аналіз характеристик

Ключові характеристики цього вимикача надають розуміння його експлуатаційних можливостей. Номінальний струм 100 А визначає граничний робочий режим, при якому апарат працює як автоматичний захист постійної експлуатації. Відключаюча здатність 15 кА означає максимальний струм короткого замикання, який пристрій може безпечно розчепити; це необхідно зіставити з розрахунковим короткочасним струмом у точці встановлення, щоб забезпечити надійний захист та уникнути руйнування апаратури.

Тепломагнітний розчеплювач поєднує два принципи дії - теплове спрацьовування при тривалих перевантаженнях і магнітне - при раптових коротких замиканнях. Крива D характеризує повільніший магнітний компонент спрацьовування в порівнянні з більш "чутливою" кривою B або C, що дає перевагу там, де бувають високі пускові струми, але не хочеться, щоб при кожному запуску двигуна відбувалися помилкові відключення.

Монтаж на симетричну DIN-рейку 35 мм за допомогою затисканням робить встановлення швидким та стандартизованим. Ступінь захисту IP20 забезпечує захист від проникнення пальця та чужорідних великих об'єктів всередину апарату, тому пристрій призначений для монтажу всередині шаф і щитів, а не для відкритого зовнішнього використання.

Практичні поради з монтажу і пусконалагодження

Перед встановленням знеструмте щит та перевірте відсутність напруги інструментами відповідного класу.
• Монтуйте на стандартну 35 мм DIN-рейку, переконайтеся, що затискач надійно зафіксований; уникайте механічних напруг на клеми під час закриття кришки щита.
• При підключенні дотримуйтесь правильної черговості фаз і підключайте нейтраль на четвертий полюс, якщо необхідно забезпечити її відключення разом з фазами.
• Не перевищуйте номінальний струм у колі; якщо є сумніви щодо пускових струмів двигуна, підбирайте D-криву або комбінуйте з пусковою апаратурою для пом’якшення пуску.
• Тримайте контакти чистими та перевіряйте міцність затяжки проводів у процесі техобслуговування згідно з нормативами та рекомендаціями виробника.

Експлуатація та технічне обслуговування

Регулярні перевірки допоможуть виявити зношення контактів або ослаблення клем. Після зафіксованого відключення за короткого замикання важливо встановити причину спрацьовування перед повторним включенням. Тепломагнітні автомати зазвичай не мають регульованих елементів спрацьовування для звичайних користувачів, тому під час проєктування системи слід правильно підібрати номінал і криву. Не рекомендується застосовувати такі вимикачі у вологих чи агресивних середовищах без додаткового захисту, бо IP20 має обмеження на зовнішні впливи.

Сумісні компоненти та рекомендації для повного монтажу

Для побудови повної захисної та керуючої схеми рекомендується поєднувати автоматичний вимикач серії Acti9 з наступними елементами: модулі диференційного захисту (УЗО) для виявлення струмів витоку, контактори або моторні пускачі для дистанційного включення навантаження, а також шини-перемички і клемні блоки для акуратного розподілу струму в щиті. Для розширення функціональності можливе застосування допоміжних контактів, блокувальних модулів або шунтових механізмів, які сумісні з лінійкою Acti9. Якщо потрібна більш висока відключаюча здатність або інші параметри по струму, слід розглянути інші рішення в лінійці Schneider або у сміжних серіях виробника.

Чек-лист при підборі

Переконайтесь, що номінальний струм 100 А відповідає проектній навантаженості конкретного кола.
• Порівняйте короткочасний струм короткого замикання у місці монтажу з відключаючою здатністю 15 кА.
• Оцініть потребу у відключенні нейтралі і оберіть 4-полюсний варіант для забезпечення повної ізоляції.
• Для обладнання з високими пусковими струмами використовуйте криву D або комбінуйте з пристроями плавного пуску.
