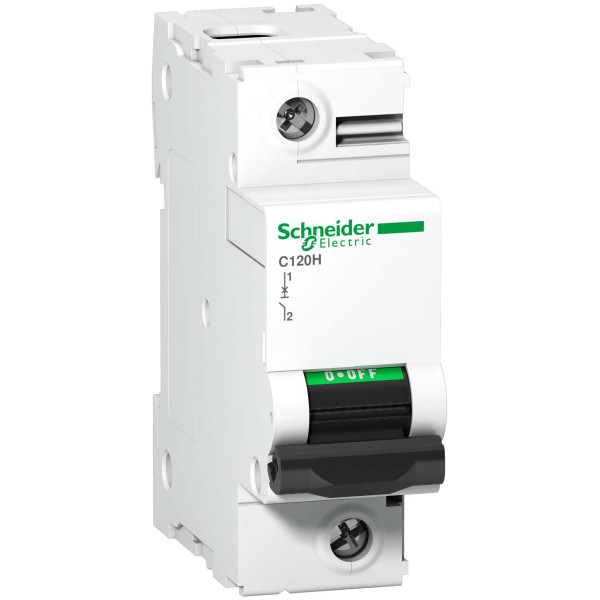

Автоматичний вимикач C120H 1P 80A C Schneider Electric A9N18446

Автоматичний вимикач C120H 1P 80A C Schneider Electric A9N18446 — однополюсний тепломагнітний автомат серії Acti9, призначений для захисту електричних ланцюгів змінного струму від перевантаження та короткого замикання. Пристрій має номінальний струм 80 А та відключаючу здатність 15 кА, крива спрацьовування C робить його універсальним рішенням для захисту освітлення, розеток і загальних навантажень з помірними пусковими токами.

Де застосовується

Цей автомат підходить для використання в побутових і комерційних електричних щитах, малих виробничих приміщеннях, а також як модуль захисту окремих ліній у розподільних шафах. Однополюсна конструкція зручна для захисту фазних проводів одноп фазних споживачів. Серія Acti9 від Schneider Electric відома своєю надійністю, а виробництво у Франції підтверджує європейський рівень якості збірки.

Глибокий аналіз характеристик

Номінальний струм 80 А означає, що при постійному струмі нижчому за цю величину прилад працює безтрібно. Тепломагнітний розчеплювач забезпечує двоступеневий захист - тепловий елемент реагує на тривалі перевантаження, а магнітна частина миттєво відключає при короткому замиканні. Крива C передбачає середню чутливість до пускових струмів, що робить виріб хорошим вибором для загальних споживачів, електродвигунів невеликої потужності і освітлення. Відключаюча здатність 15 кА дозволяє застосовувати апарат у мережах з помірними короткозамиковими потенціалами, забезпечуючи безпечне розмикання при аварійних режимах.

Ступінь захисту IP20 гарантує захист від проникнення твердих предметів розміром більше 12 мм, тому монтаж у відкритих монтажних відсіках чи всередині розподільного щита є стандартною практикою. Монтаж здійснюється на симетричну DIN-рейку 35 мм шляхом затисканням, що пришвидшує встановлення і дозволяє легко замінювати модулі без додаткового інструменту. Тип мережі — змінний струм, що відповідає більшості стандартних електричних систем.

Практичні поради по монтажу та експлуатації

Монтаж слід виконувати тільки при відключеному живленні й у засобах індивідуального захисту. Перш ніж закріпити апарат на DIN-рейці, огляньте рейку і переконайтесь у відсутності механічних пошкоджень. Встановлюйте автомат так, щоб над ним і під ним залишався достатній простір для охолодження і доступу до клем. Під час підключення проводів використовуйте провід відповідного перерізу згідно з місцевими нормами та рекомендаціями по струмоведучій здатності кабелю. Переконайтесь у правильній полярності та надійності контактів — якісний контакт зменшує ризик нагріву.

Після монтажу проведіть контрольну процедуру: візуальна перевірка закріплення, ручне кількаразове вмикання/вимикання для перевірки механіки, тестова перевантажувальна перевірка під контролем досвідченого електрика. Регулярне технічне обслуговування полягає у періодичному огляді клем, очищенні від пилу і перевірці відсутності корозії, а також контролі правильного спрацювання при навантажувальних перевантаженнях.

Сумісність та додаткові компоненти

Для повноцінного монтажу часто потрібні допоміжні елементи: шини розподілу (busbar) для групового підключення модулів, клеми з відповідною пропускною здатністю, модулі додаткових контактів, блоки захисту від витоку (ПЗВ/RCD) для захисту людей від ураження струмом, а також модулі ввімкнення/вимкнення на віддаленні (shunt trip) у разі потреби дистанційного відключення. При проєктуванні щита врахуйте місце для майбутнього розширення і забезпечте достатню кількість модульних місць поряд з цим автоматом.

Як альтернативу для інших вимог можна розглядати інші моделі з лінійки Acti9 з іншими номіналами струму або багатополюсні варіанти для захисту трьохфазних мереж. Також в межах бренду присутні модулі з різними кривими спрацьовування для захисту специфічного обладнання з високими пусковими струмами або для особливо чутливих навантажень.

Безпека та рекомендації від електрика

Не експериментуйте зі спрощенням схеми захисту - підбір номіналу і кривої має відповідати типу навантаження і характеристикам кабельних ліній. Якщо невпевнені у точності підбору - зверніться до кваліфікованого інженера-електрика для проведення розрахунків короткого замикання та підбору координації апаратів. При роботі в щиті дотримуйтеся правил електробезпеки, використовуйте ізолюючі інструменти і захисні засоби, а також маркуйте проводку для полегшення обслуговування в майбутньому.

Встановлення автоматичного захисту слід поєднати з перевіркою системи за допомогою відповідних приладів вимірювання, контролюючи робочий струм і термічний режим під час пуску оснащення. Це дозволить виявити неправильний підбір або проблемні контактні з'єднання до появи аварії.

Ознайомлення з технічною документацією виробника допоможе правильно інтегрувати модуль у вже існуючу систему; виробник надає відомості щодо елементів сумісності і монтажних нюансів для серії Acti9.
