Автоматичний вимикач C120N 3P 63A B Schneider Electric A9N18348

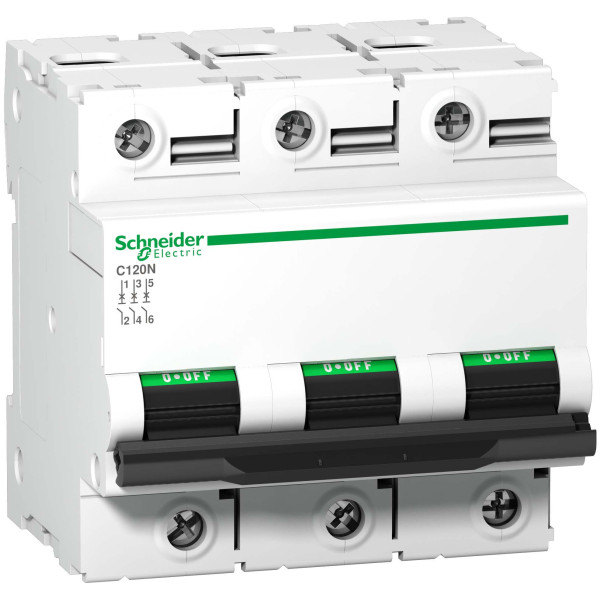

Автоматичний вимикач C120N 3P 63A B, артикул A9N18348, з лінійки Acti9 від Schneider Electric — це триполюсний тепломагнітний захисний апарат для застосування в системах змінного струму. Цей модульний автомат призначений для захисту трьохфазних ланцюгів від перевантажень та коротких замикань. Вироблено у Франції, пристрій має ступінь захисту IP20 і монтується на симетричну DIN-рейку 35 мм за принципом затисканням, що забезпечує швидку та надійну установку у розподільчих шафах та щитах.

Для чого потрібен та де застосовується

Цей 3-полюсний автомат підходить для захисту магістральних ліній, входів у щити, окремих трьохфазних споживачів та груп освітлення або розеткових ліній у комерційних, промислових та житлових установках. Крива відключення B означає, що апарат чутливіший до невеликих пускових струмів, тому його доцільно використовувати на циркутах з переважно резистивним навантаженням та де немає значних пускових перевантажень (наприклад, освітлення, нагрівачі, загальні лінії розподілу). Для електродвигунів з великим пусковим струмом краще розглянути інші характеристики або інші криві розчеплення.

Глибокий аналіз характеристик

Номінальний струм 63 А визначає межу постійної допустимої навантажувальної здатності апарату при нормальному режимі. Тепломагнітний розчеплювач поєднує два принципи захисту - термічний елемент для обмеження перевантажень і магнітний елемент для миттєвого відключення при короткому замиканні. Це забезпечує універсальність і надійність у типових електричних схемах.

Відключаюча здатність 10 кА вказує на максимально можливий струм короткого замикання, який вимикач може безпечно розірвати без руйнування контактів чи корпусу. Перед монтажем важливо порівняти цю величину з прогнозованим пусковим струмом у місці встановлення і при необхідності підбирати апаратуру з вищою відключаючою здатністю.

IP20 означає захист від доступу до струмопровідних частин пальцем або подібним інструментом та від твердих сторонніх тіл діаметром понад 12 мм. Це означає, що прилад слід встановлювати у закритих електрощитках або шафах, де відсутня волога та пил високої інтенсивності.

Практичні поради щодо монтажу і підключення

Перед установкою обов'язково знеструмлюйте щит та перевіряйте відсутність напруги на шинах. Вимикач монтується на симетричну DIN-рейку 35 мм методом затискання - при монтажі переконайтесь у щільності фіксації на рейці та достатньому просторі для охолодження і доступу до органів керування. Оскільки ступінь захисту IP20 не оберігає від вологи, у вологих або запилених приміщеннях встановлюйте апарат всередині герметичного корпуса або шафи із відповідним ступенем захисту.

Під час підключення дотримуйтесь правил вибору перерізу провідників відповідно до номінального струму та місцевих норм. Для забезпечення надійного контакту очищайте кінці жил від окиснення і використовуйте клеми, призначені для мідних або алюмінієвих жил згідно з рекомендаціями виробника. Крутний момент для затягування клем вказаний в інструкції Schneider Electric - дотримуйтесь його, щоб уникнути перегріву контактів.

Експлуатація та обслуговування

Регулярно перевіряйте стан корпусу, шини і клем. Вимикачі слід оглядати на наявність слідів нагріву, корозії або механічних пошкоджень. При виявленні підвищеного нагріву або частих спрацьовувань аналізуйте причини - перевантаження, несправність споживача або проблеми в мережі. Тепломагнітні автоматичні вимикачі вимагають мінімального обслуговування, але вони мають бути перевірені під час планових технічних оглядів щита.

Сумісні компоненти та аналоги

Для побудови повноцінного розподільчого вузла поруч з цим трьохполюсним автоматом часто встановлюють пристрої захисту від витоку струму (УЗО або диференціальні вимикачі), модулі для сигналізації стану, допоміжні контакти, шини нейтралі та фазні розподілювачі, а також відновлювальні або супровідні апарати - контактори чи реле для дистанційного включення. У серії Acti9 є інші модифікації з різними номіналами і характеристиками розчеплення, які можуть слугувати аналогами у випадку потреби підлаштування під інші умови експлуатації. Якщо потрібно захищати електродвигуни або навантаження з високими пусковими струмами, розгляньте варіанти з іншими кривими відключення.

Поради від електрика

1) Перед монтажем проаналізуйте перспективні струми короткого замикання на місці установки і підбирайте відключаючу здатність апаратури не меншу за прогнозовану. 2) Якщо у схемі є контрольні або сигналізаційні кола, додайте допоміжні контакти або модулі індикації стану. 3) Встановлюйте автомат у щитку з достатньою вентиляцією і простором для проходу повітря, щоб уникнути перегріву при тривалій роботі близько до номіналу. 4) При заміні старих вимикачів на модулі Acti9 перевіряйте сумісність з існуючими шинами й коригуйте розміщення для уникнення контакту між пристроями.

Артикул для посилання на технічні таблиці та сумісні аксесуари - A9N18348. Винаходьте правильну комбінацію захистів - автомат (тепломагнітний) для базової охорони, диференційний апарат для захисту людей і обладнання від витоку струму, і за потреби - пристрої захисту від перенапруг та контактори для керування навантаженнями.
