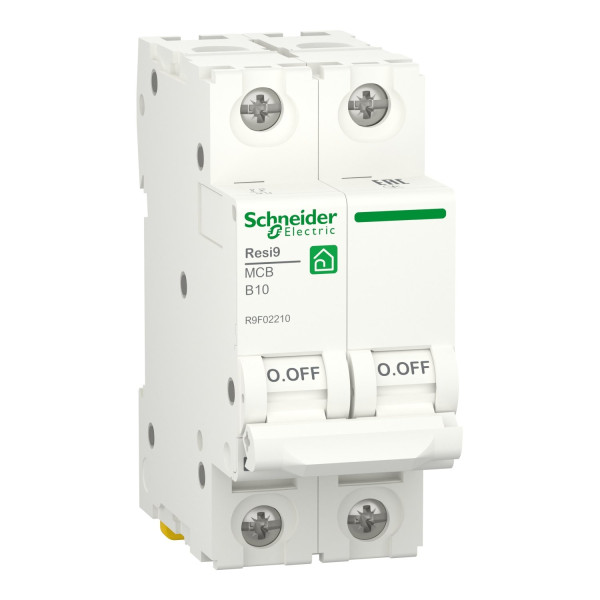

Автоматичний вимикач 6kA 2P 10A В, Resi9 Schneider Electric R9F02210

Автоматичний вимикач Resi9 R9F02210 - це компактний модуль захисту, призначений для захисту електричних кіл у побутових та легких комерційних установках. Артикул R9F02210 позначає 2-полюсний автомат на 10 А з тепломагнітним розчеплювачем та характеристикою відключення B. Пристрій розроблений для мережі змінного струму з номінальною робочою напругою 400 В та частотою 50/60 Гц і має заявлену відключаючу здатність 6000 А при 400 В відповідно до IEC 60898-1. Вироблено в Болгарії в серії Resi9 від Schneider Electric.

Для чого потрібен такий автомат

Призначення цього апарата - захист ланцюгів від перевантаження та короткого замикання. Двополюсний корпус дозволяє відключати однофазну лінію разом з нулем або застосовувати виріб у двофазних схемах, забезпечуючи одночасне розмикання обох проводів. Такий міні-перемикач часто встановлюють у квартирних та будинкових щитках, в розподільних шафах малих офісів та торгових точок для захисту груп розеток, освітлення та побутової техніки.

Глибокий аналіз характеристик

Тепломагнітна технологія розчеплювача комбінує два механізми: тепловий елемент захищає від тривалого перевантаження, а магнітна частина оперативно реагує на імпульсні струми короткого замикання. Крива відключення B робить апарат чутливим до помірних пускових струмів, що робить його придатним для захисту освітлення та стандартних розеткових ліній без надмірної спрацьовуваності при звичайних пускових струмах електроприладів.

Відключаюча здатність 6000 А - важливий параметр для безпеки: вона позначає максимальний струм короткого замикання, при якому вимикач може надійно розімкнути ланцюг без руйнування своїх елементів. Дотримання цієї характеристики гарантує, що при реальному аварійному струмі пристрій виконає захист щитка, не стаючи джерелом небезпеки.

Ступінь захисту IP20 інформує, що передні елементи розроблені для монтажу в щитку і захищені від торкання струмопровідних частин пилом розміром більше 12 мм, але не від вологи. Це означає необхідність встановлення автомата всередині пломбованих або герметичних розподільних шаф для захисту від пилу та вологи.

Монтаж та експлуатація

Монтується виріб на DIN-рейку стандартного профілю і фіксується методом затискання, що забезпечує швидку установку в модульні щитки. Перед монтажем обов'язково вимикайте живлення і дотримуйтеся правил електробезпеки. Підключайте фазні та нульові проводи до відповідних клем згідно з маркуванням на корпусі. Для надійності контактів дотримуйтесь інструкцій виробника щодо затяжки клем, а також стежте за відсутністю забруднень на шинах та проводах.

Під час експлуатації перевіряйте, чи немає регулярних спрацьовувань - це сигнал про проблему в навантаженні або неправильний вибір номіналу. Автомат не призначений для частого ручного вимикання-увімкнення під навантаженням; у разі систематичних перевантажень потрібно знайти та усунути причину або змінити конфігурацію захисту.

Сумісні компоненти та повний монтаж щитка

Для повноцінного обладнання щитка разом із цим 2P пристроєм рекомендується використовувати інші модульні компоненти з тієї ж лінійки Resi9 від виробника: модульні устрій захисного відключення, шини для модульних апаратів, термінальні клеми та розподільні колодки. Для захисту від струмів витоку та підвищеної електробезпеки варто додавати УЗО або диференційні пристрої сумісного типорозміру. При управлінні навантаженнями і дистанційному вмиканні - контактори та допоміжні реле відповідної серії. Сумісність у межах однієї лінійки полегшує монтаж у щитку і забезпечує естетичну та функціональну узгодженість.

Практичні поради від електрика

Підбирайте номінал автоматичного апарата відповідно до перетину кабелю та очікуваного навантаження; 10 А часто застосовується для освітлювальних кіл.
• Крива B підходить для ліній з невеликими індуктивними пусковими струмами; для потужних електромоторів або трансформаторних навантажень розглядайте інші типи кривих.
• Завжди враховуйте відключаючу здатність системи в місці установки щитка - вона повинна бути не менше, ніж параметр автомата.
• IP20 вимагає встановлення в закритому щиті; забезпечте вільний простір для охолодження і доступ для огляду та обслуговування.
