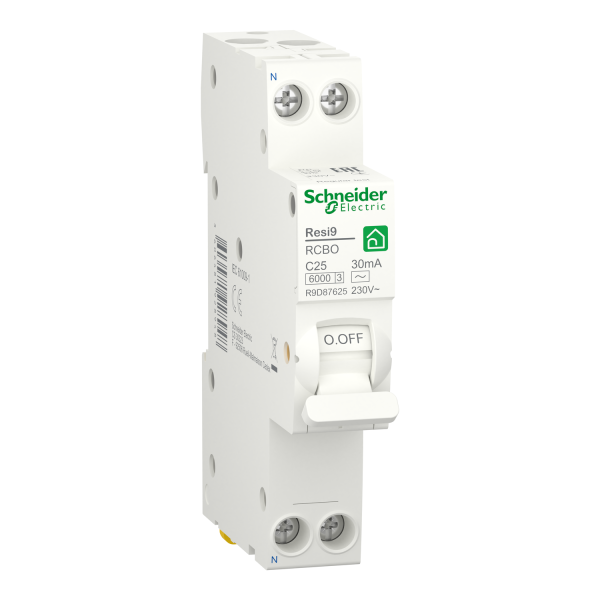

Диференційний автомат 6kA 1M 1P+N 25A C 30mA АC, Resi9 Schneider Electric R9D87625

Автоматичний вимикач диференційного струму з комбінованою функцією захисту, відомий як дифавтомат Resi9 від Schneider Electric, призначений для надійного захисту побутових та комерційних електричних мереж від витоків струму і перевантажень. Цей пристрій поєднує в собі реле диференційного струму та автоматичний вимикач з тепломагнітним розчеплювачем, що робить його універсальним рішенням для встановлення в розподільних щитках. Конструкція 1P+N забезпечує одночасне відключення фази та нуля, що важливо для безпечного відключення лінії при виявленні струму витоку або короткого замикання.

Модель R9D87625, яка входить у серію Resi9, розрахована на номінальний струм 25 А та призначена для мережі змінного струму 230 В 50 Гц. Чутливість типу AC зі спрацьовуванням на 30 мА дозволяє ефективно виявляти синусоїдальні витоки на землю, що є критично важливим для захисту людей від ураження електричним струмом у житлових приміщеннях. Відключаюча здатність 6000 А гарантує, що пристрій зможе перервати значні короткочасні струми при замиканні, знижуючи ризик пошкодження кабелів і обладнання.

Установка здійснюється на стандартну DIN-рейку, а спосіб кріплення – затисканням, що пришвидшує монтаж і дозволяє легко інтегрувати модуль у існуючий електрощит. Ступінь захисту IP20 забезпечує базовий захист від попадання сторонніх предметів і дотиків до струмоведучих частин в умовах внутрішніх електрощитів. Застосування тепломагнітної технології розчеплювача дозволяє комбінувати захист від перевантаження (теплова складова) та швидке відключення при короткому замиканні (магнітна складова).

Технічні характеристики та практичні особливості

Цей диференційний автомат, іноді названий дифавтоматом або АВДС, оптимізований для побутових і малих комерційних установок, де потрібно поєднати захист від витоку і автоматичний захист від перевантажень. Криву відключення C обирають для універсальних навантажень, включаючи освітлення, розетки та невеликі електроприлади, а також для випадків, коли можливі пускові струми електродвигунів чи компресорів. Тип чутливості AC підходить для захисту від класичних синусоїдальних витоків; якщо в мережі присутні складні нелінійні навантаження, слід звернути увагу на інші типи чутливості, проте для більшості домашніх мереж тип AC є достатнім.

Ключові характеристики пристрою, які варто врахувати при виборі та монтажі:

Номінальний струм: 25 А - забезпечує захист ланцюга від перевантажень відповідно до проєктних навантажень.
• Номінальна робоча напруга: 230 В змінний струм, 50 Гц - сумісність із стандартною мережею в країні.
• Відключаюча здатність: 6000 А - спроможність розірвати значні короткі замикання без пошкодження апарата.
• Тип полюсів: 1P + N - одночасне відключення фази і нульового провідника для підвищеної безпеки.
• Крива відключення: C - оптимальна для загальних навантажень з помірними пусковими струмами.
• Технологія розчеплювача: тепломагнітний - комбінований захист від перевантаження і короткого замикання.
• Ступінь захисту: IP20 - захищений від випадкового дотику, призначений для внутрішніх щитів.
• Монтажна опора: DIN-рейка - сумісний із типовими монтажними системами електрощитів.
• Спосіб кріплення: затисканням - швидкий та надійний монтаж провідників.
• Серія: Resi9 - сімейство рішень від Schneider для житлових застосунків.
• Країна виробник: Китай.

Розуміння цих параметрів допомагає правильно інтегрувати диференціальний модуль у існуючу інсталяцію - наприклад, підбір перетину кабелів і параметрів захисних елементів повинен відповідати номіналу 25 А та відключаючій здатності. Використання пристрою з правильно підібраною кривою відключення зменшує ризик необгрунтованих відключень при пуску навантажень і одночасно забезпечує захист при реальному замиканні.

Де і як застосовувати

Диференційний автомат, відомий також як захисний вимикач із диференційною функцією, застосовується в житлових електричних щитках, в малих офісах, торгових точках та інших об’єктах, де потрібно одночасно контролювати протікання струму в землю і захищати лінію від перевантаження та короткого замикання. У побуті він часто встановлюється на групи розеток або на окремі кола, що живлять пральні машини, кухонну техніку, опалювальні прилади тощо.

Монтаж на DIN-рейку і затискний спосіб кріплення спрощують заміну та сервісне обслуговування. При встановленні важливо дотримуватись правил підключення нульового і фазного провідників до відповідних клем, а також враховувати загальні вимоги з електробезпеки для внутрішніх щитів. Врахуйте, що пристрій типу AC виявляє синусоїдальні витоки; якщо у вас є пристрої з імпульсними витоками або перетворювачі частоти, може знадобитися вирішення з іншою чутливістю.

Переваги та сумісність

Серед переваг цього рішення слід відзначити компактність, поєднання двох функцій у одному модулі і стандартизацію під монтажні рейки. Дифавтомат Resi9 сумісний з типовими електрощитами і відповідає класичним вимогам для житлових мереж. Завдяки тепломагнітному механізму ви отримуєте захист від довготривалих перевантажень і швидке реагування на короткі замикання, що робить пристрій зручним для широкого кола застосувань.

Артикул R9D87625 допомагає точно ідентифікувати цю модифікацію при підборі замінників або при замовленні додаткових модулів для розширення електрощита. Водночас виробник вказує місце складання - Китай, а серія Resi9 позначає позицію в лінійці рішень для житлових застосувань.
