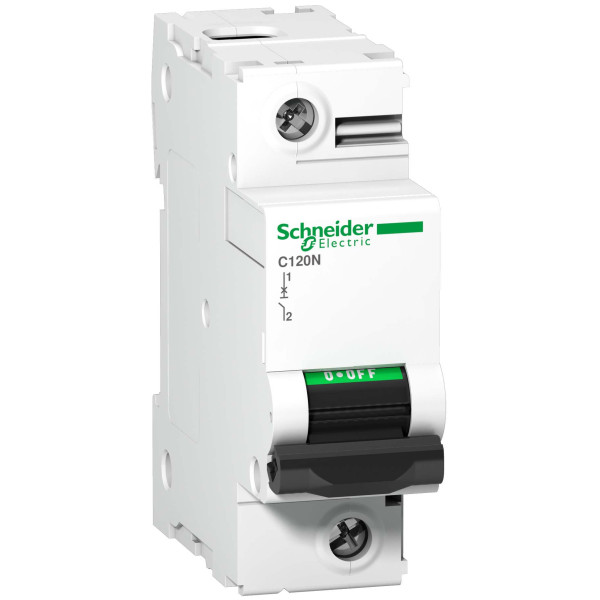

Автоматичний вимикач C120N 1P 63A D Schneider Electric A9N18378

Автоматичний вимикач C120N 1P 63A D Schneider Electric A9N18378 — це однополюсний модульний захисний апарат для розподільчих ланцюгів. Проще кажучи, це автомат, який розриває електричний ланцюг при перевантаженні або короткому замиканні, захищаючи проводку та підключене обладнання від пошкоджень. У цій модифікації вказано номінальний струм 63 A і характеристика спрацювання D, що визначає чутливість і ступінь витримки пускових струмів.

Куди застосовується

Такий однополюсний апарат призначений для захисту окремих фазних проводів у побутових та комерційних розподільчих щитах. Він підходить для електричних кіл з високими пусковими струмами - наприклад, для живлення двигунів невеликих насосів, компресорів, трансформаторних вводів або інших індуктивних навантажень, де характерується різке зростання струму в момент включення. Крім того, модульні автоматичні вимикачі зручно встановлюються в щити з DIN-рейкою, де потрібно займати мінімум місця при забезпеченні надійного захисту.

Глибинний аналіз характеристик

Номінальний струм 63 A визначає робочу межу, до якої апарат може пропускати струм без спрацьовування теплової частини. Характеристика D означає, що механізм має посилену індуктивну складову, тобто він допускає вищі імпульсні струми при включенні без миттєвого відключення. Це корисно при підключенні електрообладнання з високими пусковими навантаженнями, але робить такий апарат менш чутливим до невеликих струмів витоку або до дуже малих перевантажень у порівнянні з кривими B або C.

Однополюсна конструкція означає, що апарат перериває лише фазний провід, тому в типових однофазних мережах він застосовується разом з нейтральними переривниками або груповими рішеннями, залежно від способу заземлення та схем підключення. Модульність полегшує інтеграцію в стандартні щити, а також заміну під час експлуатації.

Практичні поради по монтажу та підключенню

Перед монтажем обов'язково вимкніть живлення і перевірте відсутність напруги тестером. Підключайте провідники відповідно до маркування клем - фаза до клеми живлення, навантаження до вихідної клеми. Використовуйте клемні наконечники для мідних жил відповідного перетину та знімайте ізоляцію строго на рекомендовану довжину, щоб уникнути оголення зайвих частин. Затягування гвинтів клем слід виконувати згідно з рекомендаціями виробника для уникнення недостатнього контакту або перевищення допустимого моменту - бажано динамометричним ключем.

Монтаж на DIN-рейку виконується шляхом защипування корпусу на рейку до характерного клацання. При встановленні поруч з іншими модульними апаратами залишайте мінімальний зазор для циркуляції повітря та доступу до ручки для відключення. Для контролю працездатності проводьте періодичну візуальну перевірку стану контакторів, відсутності перегріву та корозії клем.

Експлуатація та техобслуговування

Після введення в експлуатацію перевіряйте стан вимикача при плановому огляді щита. Періодично здійснюйте перевірку механічного ходу рукоятки, відключення та включення під навантаженням у межах допустимих умов експлуатації. Якщо апарат часто відключається за тепловою частиною, варто перевірити перевантаження ланцюга або переглядати схемні рішення. У разі частих миттєвих відключень за індуктивною складовою - можливо, потрібно розглянути іншу характеристику спрацювання або додаткові пристрої для згладжування пускових струмів.

Сумісні аксесуари та додаткові елементи для повного монтажу

Для організації повноцінного електричного щита рекомендується використовувати додаткові елементи того самого виробника для забезпечення сумісності та зручності монтажу. До них належать:

блоки шини для швидкого підключення декількох модульних апаратів,
• додаткові контакти сигналізації або допоміжні контакти для дистанційного контролю стану,
• механізми для розширення функціоналу - шунтові та електричні приводні модулі,
• кришки та органайзери проводів для естетичного укладання і безпечного розподілу проводів в щиті.

Як аналогічні рішення в лінійці можна розглянути інші модульні апарати з різними характеристиками спрацьовування або номіналами струму від того ж виробника, якщо потрібно інша чутливість чи ступінь захисту. При заміні враховуйте тип кривої спрацювання та номінальний струм, щоб зберегти захист обладнання та відповідність схемі електроживлення.

Поради електрика щодо підбору та безпеки

Підбираючи модульний автомат для конкретного кола, звертайте увагу на природу навантаження - опірне або індуктивне, на рівень пускових струмів та на загальну схему захисту. Якщо ланцюг включає чутливу електроніку, розгляньте застосування додаткових захисних пристроїв від перенапруги або УЗО в комбінації з автоматом. Для приєднання великих перетинів проводів використовуйте відповідні клемні вставки і перевіряйте контакт після кількох циклів навантаження. При виникненні сумнівів щодо правильності підключення - звертайтеся до кваліфікованого електрика або до технічної документації виробника.
