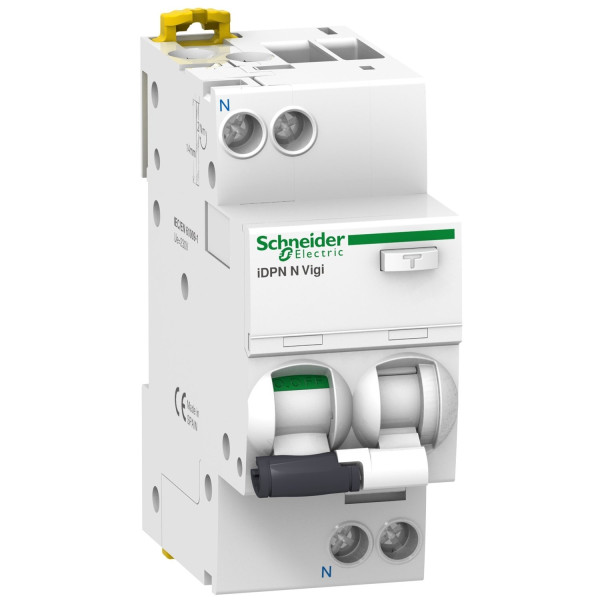

Диф. автоматичний вимикач iDPN N VIGI 1P+N 6кА 4A B А 100мA Schneider Electric A9D60604

Диф. автоматичний вимикач iDPN N VIGI 1P+N 6кА 4A B А 100мA виробництва Schneider Electric (артикул A9D60604) — це модульний автомат захисту зі вбудованим утримувачем витоку на землю. Цей пристрій поєднує у собі функції диференційного захисту та тепломагнітного розчеплювача, що дозволяє одночасно реагувати на витоки струму та на перевантаження або коротке замикання. Серія Acti9 від Шнейдер орієнтована на професійні збірки щитів, де потрібен компактний, але надійний елемент захисту. Рекомендований для застосування в однополюсних мережах з нейтраллю - конфігурація 1P+N забезпечує захист фази та контроль за нулем.

Пристрій має номінальний струм In 4 A та розрахований на роботу в мережах змінного струму 220...240 В 50 Гц. Відключаюча здатність становить 6000 А, що визначає можливість безпечного переривання струмів короткого замикання у більшості побутових та комерційних розподільних мереж. Крива відключення B робить цей дифавтомат придатним для ліній зі стандартними пусковими струмами, де не очікуються високі імпульси при увімкненні. Чутливість до витоку типу А (100 мА) дає змогу виявляти як синусоїдальні, так і пульсуючі витоки, що важливо для захисту від ураження електричним струмом та для запобігання загорянням, спричиненим струмами витоку.

Де і як застосовувати - практичні поради

Диференційний автомат або дифавтомат цього типу застосовують у житлових і комерційних електромережах, там де потрібно комбіноване рішення для захисту людей і обладнання. Такий пристрій підійде для захисту окремих ліній освітлення, розеток, побутової техніки та невеликих модульних ланцюгів у розподільних щитах. Завдяки поєднанню тепломагнітного відключення і захисту від витоку, він одночасно зупиняє небезпечний струм витоку та реагує на перевантаження чи коротке замикання, що знижує ризик пошкодження проводки і приладів.

Індикатор положення контактів дає швидкий візуальний контроль стану — увімкнено, вимкнено або відключено через несправність. Локальна сигналізація, що відображає стани УВІМК., ВИМК., відключення при несправності, дозволяє оперативно визначити причину розмикання без додаткових приладів. Ступінь захисту IP40 адаптований для монтажу в модульних щитах і розподільних шафах, де пристрій працюватиме в закритому корпусі. Спосіб кріплення затисканням спрощує установку в типові модульні панелі - монтаж виконується швидко та надійно.

Технічні властивості та експлуатаційні характеристики

Цей диференційний автомат належить до серії Acti9, що характеризується модульністю та зручністю інтеграції у промислові та побутові щити. Тепломагнітний розчеплювач забезпечує захист від перевантаження та короткого замикання, а інтегрований захист від витоку струму на землю відповідає за спрацьовування при небезпечних токах витоку. Тип чутливості А підходить для мереж, де можуть виникати пульсуючі струми витоку через електронні пристрої, блоки живлення або керовані навантаження.

Кількість захищених полюсів — 1, з описом полюсів 1P + N, що означає захист фази та нейтралі в одному компактному модулі. Крива відключення B надає контроль над номінальним струмом 4 A, забезпечуючи надійне пружне відключення при стандартних імпульсах запуску приладів. Відключаюча здатність 6000 A гарантує, що при появі великих короткозамикальних струмів пристрій зможе їх перервати без руйнування. Країна виробник - Іспанія, артикул A9D60604 дозволяє ідентифікувати конкретну конфігурацію в каталозі виробника.

Переваги для збірки щита та експлуатації

Установка такого рішення спрощує проєктування розподілу електроенергії: компактний модуль підходить для щитів, де обмежений простір, а універсальне кріплення затисканням зменшує час монтажу. Наявність локальної індикації скорочує час на пошук причин відключення, що важливо для сервісних бригад і власників об'єктів. Завдяки комбінованому функціоналу заміна окремого автоматичного вимикача і окремого УЗО не потрібна - економія місця і зручність обслуговування.

Тип виробу: автоматичний вимикач диференційного струму (АВДС)
• Серія: Acti9
• Крива відключення: B
• Номінальний струм: 4 A
• Номінальна робоча напруга: 220...240 В змінний струм 50 Гц
• Відключаюча здатність: 6000 A
• Полюси: 1P + N
• Чутливість до витоку: Тип А, 100 мА
• Технологія розчеплювача: тепломагнітний
• Індикатор положення контакту та місцева сигналізація: УВІМК., ВИМК., відключення при несправності
• Ступінь захисту: IP40 (модульний щит)
• Спосіб кріплення: затисканням
• Країна виробник: Іспанія
• Артикул: A9D60604

Під час підбору варто врахувати характер навантаження та можливі імпульсні струми від підключених приладів. Для ліній зі значними пусковими струмами або якщо потрібна більша селективність між автоматами, може знадобитися інший тип кривої або додаткові захисні елементи. Але для стандартних домашніх і невеликих комерційних застосувань це рішення часто є оптимальним по співвідношенню функціональності та габаритів.
