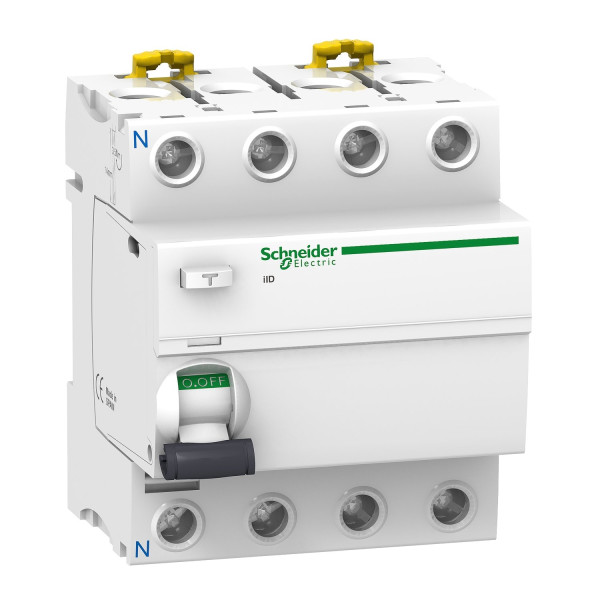

ПЗВ Диф. вимикач навантаження iID 4P 100A 500мА A Schneider Electric A9R26491

Ключові характеристики пристрою

Нижче наведено основні технічні параметри, які визначають можливості цього диференційного вимикача навантаження. Вони допомагають швидко зорієнтуватись при виборі апарата для конкретної електричної мережі та визначити сумісність з існуючими панелями розподілу.

Номінальний струм (In) - 100 А, підходить для навантажень великого споживання.
• Номінальна робоча напруга (Ue) - 380...415 В змінний струм 50/60 Гц, сумісність з трифазними системами з нейтраллю.
• Опис полюсів - 4P, забезпечує вимикання трьох фаз та нейтралі одночасно.
• Чутливість до витоку струму - 500 мА, призначений для виявлення значних витоків, що можуть спричиняти пожежну небезпеку або ураження людей.
• Тип чутливості - Тип A, реагує на змінні і пульсуючі струми витоку, розширюючи спектр виявлюваних несправностей у порівнянні з базовими типами.
• Тип ПЗВ - миттєвий, забезпечує швидке відключення при виявленні перевищення порогу витоку.
• Індикатор положення контакту - присутній, дозволяє візуально контролювати стан апарата.
• Монтажна опора - DIN-рейка, стандартна установка у модульних щитах.
• Спосіб кріплення - затисканням, для простого та надійного монтажу.
• Ступінь захисту - IP40 у модульному щиті.
• Країна виробник - Іспанія, серія Acti9 від відомого виробника електротехніки.

Принцип роботи та практичне застосування

Диференційний вимикач навантаження, відомий також як автоматичний вимикач захисного відключення або просто дифвимикач, контролює баланс струмів між фазами і нейтраллю. У нормальному режимі сума струмів в усіх проводах дорівнює нулю, при виникненні витоку на землю або при замиканні на корпус з'являється різниця, яка при перевищенні встановленого порога спричиняє спрацьовування. У випадку цього апарата чутливість встановлена на 500 мА, а миттєвий характер відключення забезпечує оперативне знеструмлення у разі серйозних витоків. Тип A додає здатність реагувати не тільки на чистий змінний струм витоку, але й на пульсуючі складові, що зустрічаються в мережах з частотними перетворювачами або електронними навантаженнями. Індикатор положення контактів дає швидку візуальну інформацію про стан пристрою без необхідності замірів або розкриття панелі. Монтаж на DIN-рейку та кріплення затисканням дозволяють інтегрувати апарат у типові модульні щити, а сумісність з напругою 380...415 В і номіналом 100 А робить його придатним для захисту великих груп споживачів або головного вводу в окремих розподільних лініях. Виробництво в Іспанії і належність до серії Acti9 характеризують продукт як частину лінійки, орієнтованої на професійні рішення для енергомереж.

Рекомендації щодо інтеграції в електричну систему

Під час проєктування або модернізації розподільного щита важливо враховувати кілька практичних аспектів при використанні цього типу захисного апарата. По-перше, підбір номінального струму має відповідати розрахунковому навантаженню лінії та допустимим перевантаженням у режимі роботи. По-друге, завдяки 4-полюсній схемі відключення забезпечується одночасне роз'єднання фаз та нейтралі, що знижує ризик виникнення потенціалів на роз'єднаних проводах. По-третє, миттєва реакція пристрою робить його ефективним засобом для захисту від великих аварійних витоків, проте для захисту від незначних струмів витоку, що можуть створюватися через дефекти ізоляції або постійні дрібні втрати, можуть знадобитись апарати з меншою чутливістю в інших частинах мережі. При монтажі важливо забезпечити правильне під'єднання всіх проводів відповідно до маркування на корпусі і додатково перевірити роботу індикатора положення контактів після встановлення. Оскільки апарат відноситься до серії Acti9, він сумісний з типовими модулями розподільних щитів і аксесуарами тієї ж лінійки від виробника, що спрощує інтеграцію в існуючі системи.

Переваги та корисні особливості

Цей дифвимикач навантаження поєднує кілька ключових переваг, які важливі для електромонтажних робіт і експлуатації мережі. Надійний механізм миттєвого відключення дозволяє забезпечувати швидке знеструмлення у разі серйозних витоків струму, що знижує ризики ураження електричним струмом та зменшує потенційну ймовірність виникнення пожежі при великих пробоях. Наявність індикатора положення контактів полегшує технічний огляд і експлуатаційну діагностику, адже стан вимикача видно одразу. Монтаж на DIN-рейку і кріплення затисканням скорочують час установки і підвищують зручність обслуговування в модульних щитах. Серія Acti9 від Schneider забезпечує якісне виконання контактної групи та узгодженість габаритів з іншими модульними пристроями, що важливо при побудові компактних розподільних систем. Окрім цього, використання апарата виробництва Іспанія підкреслює контроль якості на виробничому етапі та відповідність європейським промисловим стандартам виробника.
