Автоматичний вимикач 6kA 3P 20A В, Resi9 Schneider Electric R9F02320

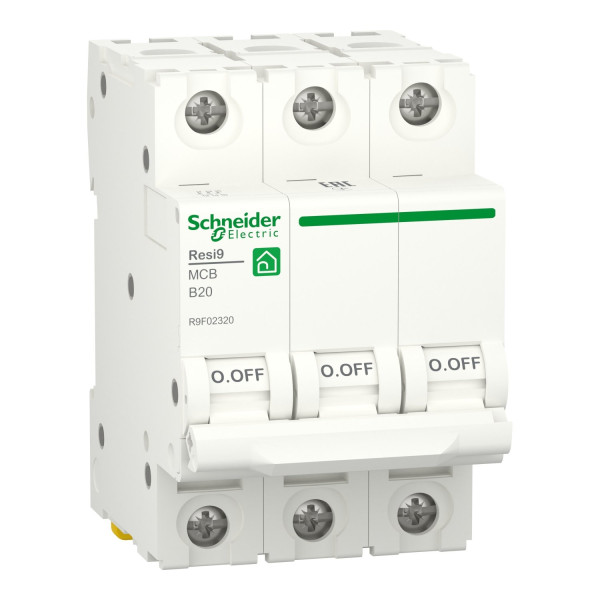

Модульний автоматичний вимикач 6kA 3P 20A B з серії Resi9 від Schneider Electric (артикул R9F02320) - це трьохполюсний пристрій захисту для трифазних ланцюгів змінного струму. Він поєднує тепломагнітну технологію розчеплювача, стандартну монтажну опору DIN-рейку та затискний спосіб кріплення проводів. Пристрій розроблено для захисту від перевантажень та коротких замикань у побутових і невеликих комерційних мережах з номінальною напругою 400 В, 50/60 Гц, та номінальним струмом 20 А.

Для чого потрібен цей модульний вимикач

Головна функція цього апарата - автоматично розімкнути електричне коло при перевищенні допустимого струму або при короткому замиканні, щоб запобігти пошкодженню кабелів, обладнання та зменшити ризик пожежі. Трьохполюсний виконання дозволяє захищати всі фази одночасно, що важливо в трифазних розподільних щитах для живлення побутових лічильників, електроплит, побутових насосів та груп розеток у одноплощинних чи багатоквартирних рішеннях.

Глибокий аналіз характеристик

Номінальний струм 20 А визначає, що автомат розрахований на постійну пропускну спроможність цього значення при нормальній експлуатації. Номінальна робоча напруга 400 В змінного струму з частотою 50/60 Гц відповідає стандартам трифазних мереж у побутовому та комерційному застосуванні. Відключаюча здатність 6000 А (Icn) згідно з IEC 60898-1 означає, що при короткому замиканні на шинах до цієї величини апарат здатний розірвати коло без власного ушкодження і без переходу в стан, що небезпечний для щита.

Крива спрацьовування B вказує на швидшу магнітну характеристику порівняно з кривою C - це означає, що модуль буде чутливішим до короткочасних пускових струмів. Така характеристика підходить для захисту резистивних і малонавантажених індуктивних ланцюгів, освітлення, розеткових груп і побутової техніки з невеликою пусковою характеристикою. Для двигунів і навантажень з великим пусковим струмом краще розглянути автомат з кривою C або D.

Тепломагнітний розчеплювач поєднує дві дії - теплову для повільного розпізнавання перевантаження і магнітну для миттєвого розриву при короткому замиканні. Така конструкція дає надійний баланс між захистом ланцюга та уникненням невиправданих відключень.

Монтаж та експлуатація

Встановлюється на стандартну DIN-рейку у розподільному щиті. Затискний спосіб кріплення проводів передбачає надійний контакт кабелів без додаткових адаптерів. Рекомендується встановлювати модуль в щит у захищеному, сухому середовищі з доступом для огляду та обслуговування, оскільки ступінь захисту IP20 забезпечує захист від дотиків пальцем і від сторонніх предметів, але не від вологи або розбризкування рідин. Перед монтажем необхідно відключити живлення розподілу і переконатися в відсутності напруги на шинах. Після монтажу - перевірити правильність підключення фаз, надійність затиску жил та працездатність шляхом введення навантаження або тестування відповідними приладами.

Регулярне візуальне обстеження та періодичне тестування забезпечать довготривалу роботу. Особливу увагу варто приділяти коректному підбору автоматів по струму та кривій у залежності від типу навантаження, оскільки надто чутливі характеристики можуть призводити до частих спрацювань при нормальних пускових струмах обладнання.

Де застосовувати, а де краще утриматися

Цей автомат ідеально підходить для житлових щитків, освітлення, груп розеток, невеликих блоків побутової техніки та комерційних зон з невеликим індуктивним навантаженням. Використання у промислових ланцюгах або з двигунами великої потужності варто обдумувати - для таких випадків зазвичай рекомендують апарати з іншою кривою спрацьовування або спеціальні пускові рішення.

Сумісні та додаткові компоненти Schneider Electric

Модульні диференційні вимикачі (RCD) та диференційно-автоматичні пристрої для захисту від витоку струму та комплексного захисту людини і обладнання.
• Інші серії модульної апаратури Schneider Electric, наприклад Acti9 або Multi9, можуть служити як альтернативи залежно від вимог до відключаючої здатності або специфіки застосування.
• Шини для підключення модульних автоматів та клемні блоки для нейтралі - необхідні для зручного монтажу у щиті.
• Модульні контактори, допоміжні реле та модулі для дистанційного керування, якщо потрібен захист з можливістю віддаленого включення/вимкнення.
• Корпуси для розподільних щитків та аксесуари для маркування, які полегшують обслуговування і експлуатацію щита.

Поради електрика при виборі та встановленні

Підбирайте номінальний струм із запасом в залежності від очікуваного навантаження. Для освітлення та розеткових груп крива B зазвичай оптимальна. Якщо передбачається підключення індуктивних навантажень або двигунів - розгляньте автомат з меншою чутливістю до пускових струмів. Обов'язково встановлюйте пристрої в корпус з достатнім ступенем захисту для захисту від пилу і вологи. Під час підключення дотримуйтесь рекомендованих виробником методів затяжки і перевіряйте надійність контактів після введення в експлуатацію.

Країна виробництва - Болгарія, що свідчить про збірку в європейському регіоні виробничих потужностей Schneider Electric.
