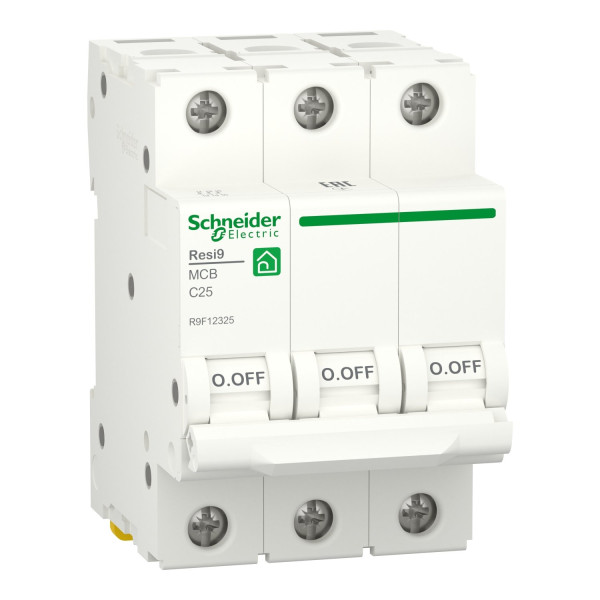

Автоматичний вимикач 6kA 3P 25A C, Resi9 Schneider Electric R9F12325

Автоматичний вимикач 6kA 3P 25A C, Resi9 Schneider Electric R9F12325 (артикул R9F12325) — це модульний трьохполюсний апарат захисту електричних ланцюгів, призначений для відключення при перевантаженні та короткому замиканні в мережах змінного струму. Пристрій входить у серію Resi9 від Schneider Electric і виконаний за технологією тепломагнітного розчеплювача, що поєднує термічний захист від тривалого перевантаження і магнітну швидку реакцію при короткому замиканні. Вироблено в Болгарії, розрахований на номінальний струм 25 А та робочу напругу 400 В змінного струму 50/60 Гц.

Де застосовується

Такий триполюсний автомат підходить для захисту трифазних кіл у житлових і невеликих комерційних розподільних щитах, для живлення електродвигунів малої потужності, систем освітлення, побутових та промислових навантажень з помірним пусковим струмом. Його відключаюча здатність 6000 А при 400 В відповідає вимогам МЕК 60898-1, що робить його придатним для сценаріїв, де можливі короткочасні струмові сплески та необхідна гарантована селективність на рівні домашньої або офісної електромережі.

Глибокий аналіз характеристик

Ключові технічні параметри дають повне уявлення про можливості апарата. Номінальний струм 25 А визначає робочу межу для постійного навантаження. Номінальна робоча напруга 400 В AC 50/60 Гц дозволяє використовувати виріб у стандартних трифазних мережах. Відключаюча здатність 6000 А Icn по стандарту IEC 60898-1 означає, що при короткому замиканні апарат здатний безпечного розривати струм до заданого рівня, забезпечуючи захист проводки та обладнання.

Крива відключення C визначає характер реакції на короткочасні струмові перевищення. Така характеристика підходить для ланцюгів з помірним пусковим струмом - побутове обладнання, освітлення, де допускаються короткі імпульси, але потрібна надійна захисна дія при реальному короткому замиканні. Технологія тепломагнітного розчеплювача забезпечує комбінований захист: повільна частина реагує на перевантаження, а магнітна - на сильні струмові сплески.

Три полюси 3P забезпечують одночасне комутування всіх фаз у трифазній системі, що запобігає нерівномірним потенціалам і забезпечує безпечну відключену зону для техобслуговування. Монтаж на DIN-рейку і спосіб кріплення "затисканням" роблять установку швидкою та стандартизованою при роботі в розподільних шафах Resi9 та суміжних системах. Ступінь захисту IP20 свідчить про захист від проникнення твердих предметів, але не від вологи, тому пристрій встановлюють у захищених шафах або приладах з відповідним ступенем захисту корпусу.

Монтаж та експлуатація

Монтажний процес простий і типічний для модульних автоматів: апарат кріпиться на стандартну DIN-рейку у розподільному щиті, провід підключається у клеми за допомогою затискачів. Перед монтажем обов'язково вимкнути живлення і перевірити відповідність проводки номінальному струму та напрузі. Рекомендується використовувати правильний перетин провідників і надійно затягувати клеми, уникаючи перенагріву контактів. Оскільки корпус має IP20, встановлення слід проводити у шафі з необхідним ступенем захисту від пилу і вологи.

Експлуатація включає періодичну візуальну перевірку стану клем та кріплень, а також перевірку працездатності шляхом тестових відключень у безпечних умовах. При виявленні частих відключень має сенс провести діагностику навантаження на наявність прихованих коротких замикань або перевантажень.

Сумісність та додаткові компоненти для повного монтажу

Для повноцінної збірки щита рекомендується доповнювати автоматичний вимикач наступними елементами:

диференційні захисні пристрої або пристрої комбінованого типу RCD/RCBO для захисту від струмів витоку;
• розподільні шини і клемні колодки для надійного підключення фаз, нейтралі та заземлення;
• механічні модулі, такі як контактори або пускачі для дистанційного включення великих споживачів;
• струмозахисні та запобіжні прилади, а також засоби керування для організації автоматизації та захисту систем.

Як аналогічне рішення можна розглянути інші моделі у тій же лінійці Resi9 або подібні модульні автомати Schneider Electric з еквівалентними параметрами по струму, полюсам і кривій спрацювання. При підборі аналога важливо орієнтуватися на ті ж основні характеристики: номінальний струм, робочу напругу, кількість полюсів, відключаючу здатність і криву розчеплення.

Практичні поради при виборі

Плануючи захист лінії, враховуйте характер навантаження: для ланцюгів з високими пусковими струмами обрати пристрій зі співвідповідною характеристикою; для звичайних освітлювальних і загальнобудинкових ліній серія Resi9 та крива C є оптимальним компромісом між чутливістю та можливістю витримати допустимі імпульси. Переконайтеся, що відключаюча здатність відповідає рівню короткого замикання в мережі, а монтаж виконується в захищеному корпусі згідно з вимогами безпеки.

При плануванні щита також передбачайте місце для додаткових модулів і резервів на випадок модернізації або розширення системи. Використання виробів тієї ж серії полегшує сумісність і сервісне обслуговування.
