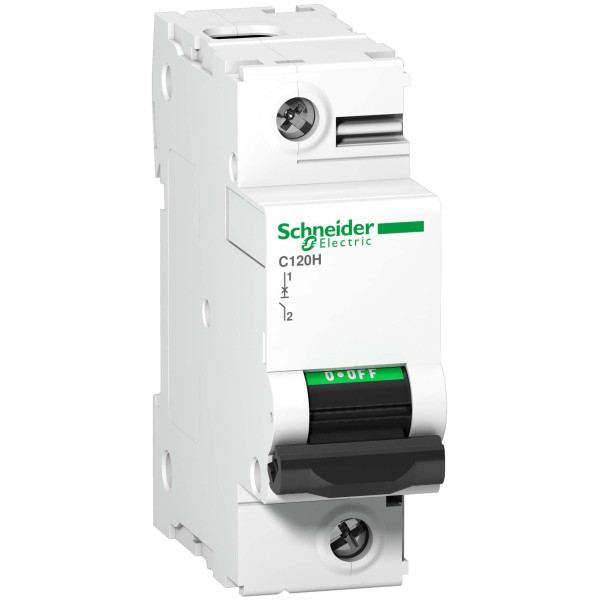

Автоматичний вимикач C120H 1P 80A B Schneider Electric A9N18402

Автоматичний вимикач C120H 1P 80A B Schneider Electric A9N18402 - однополюсний тепломагнітний автомат серії Acti9, призначений для захисту електричних кіл змінного струму від перевантажень та коротких замикань. Цей апарат поєднує надійну розчеплювальну механіку з монтажем на симетричну DIN-рейку 35 мм та ступенем захисту IP20, що робить його зручним рішенням для внутрішніх розподільчих щитів у житлових, комерційних і легких промислових приміщеннях.

Для чого потрібен та де застосовується

Однополюсний автомат C120H 80 A застосовують для захисту окремих фазних ліній, освітлення, груп розеток та відгалужень від мережі змінного струму. Він підходить як для окремих потужних споживачів, так і для захисту фідерів у щиті. Багато електриків використовують такі вимикачі як основні захисні елементи в збірних щитах, коли потрібно ізолювати тільки фазу з одночасним захистом від перегрузки та короткого замикання.

Глибокий аналіз характеристик

Номінальний струм 80 А визначає межу постійної експлуатаційної навантаженості, при якій автомат працює в нормальному режимі. Відключаюча здатність 15 кА означає, що апарат розрахований на безпечне розмикання струмів короткого замикання до цієї величини у відповідних мережах. Крива відключення B вказує на розрахунок розчеплювача так, щоб забезпечити швидке спрацьовування при відносно невеликих пускових струмах; це підходить для захисту резистивних навантажень та більшості освітлювальних ліній, але може бути занадто чутливою для високопускових індуктивних навантажень без додаткових засобів пом'якшення.

Тепломагнітна технологія розчеплювача комбінує повільну теплову складову для захисту від тривалих перевантажень і різку магнітну частину для миттєвого відключення при короткому замиканні. Така комбінація оптимальна для універсальних розподільчих завдань, коли необхідно балансувати між селективністю та швидкістю відключення.

IP20 забезпечує захист від випадкового дотику до струмовідводів руками або предметами діаметром більше 12 мм, тому при використанні слід передбачити встановлення вимикача всередині розподільного щита або шафи, яка захищає від пилу та вологи.

Монтаж і рекомендації по встановленню

При монтажі на симетричну DIN-рейку 35 мм апарат фіксується затисканням, що спрощує встановлення і демонтаж. Місце для монтажу має забезпечувати доступ для огляду і обслуговування, а також достатню вентиляцію для відведення тепла. Перед підключенням обов'язково знеструміть відповідну ділянку та перевірте відсутність напруги вимірювальними приладами.

Під час підключення дотримуйтесь рекомендацій по правильній полярності і використовуйте відповідні кабельні наконечники та изоляцію. Затягування клем слід виконувати згідно з інструкцією виробника або нормативними вимогами; не допускайте перетягування або слабкого контакту. Періодично перевіряйте стан клем і шини на предмет нагріву чи окислення.

Порада електрика: залишайте невеликий зазор між сусідніми модулями для поліпшення охолодження, а при встановленні поруч із пристроями, що генерують завади, розгляньте екранування або використання окремих відсіків у щиті.

Експлуатація та обслуговування

Регулярно оглядайте вимикач на предмет механічних пошкоджень та корозії. Перевіряйте роботу ручки вмикання/вимикання, переконайтеся, що позиція фіксується чітко. У разі спрацьовування автоматичного захисту визначайте і усувайте причину перед повторним включенням - коротке замикання або перевантаження необхідно правильно локалізувати.

Не застосовуйте пристрій поза приміщеннями з високою вологістю або агресивними середовищами без додаткового захисту, оскільки IP20 не захищає від вологи та дрібного пилу.

Сумісні компоненти та аналоги

Для повного монтажу та комфортної експлуатації рекомендується передбачити в щиті такі елементи - багатополюсні автомати для сумісних фідерів, модулі диференційного захисту (RCD/RCBO) для захисту від витоків на землю, а також координаційні елементи - роз’єднувачі та запобіжники при необхідності селективності. Для сигналізації стану або віддаленого вимикання можна додати допоміжні контакти або шунтові розчіплювачі з серії Acti9, сумісні з цією лінійкою виробів.

Як альтернативу в рамках того самого сімейства Acti9 можна розглянути моделі з іншим номіналом струму або багатополюсні варіанти для захисту трифазних ліній. Це дозволить уніфікувати компоненти щита та спростити запасні частини для технічного обслуговування.

Практичні поради під час проектування

Перевіряйте фактичний короткозамикальний струм електропостачання - це допоможе зрозуміти, чи вистачає відключаючої здатності 15 кА для вашої установки.
• Якщо в ланцюзі є двигуни або індуктори з великими пусковими струмами, розгляньте використання автоматів з кривими C або D, або додаткових пускових пристроїв.
• Забезпечте координування пристроїв захисту по всій схемі щита, щоб уникнути непотрібних відключень і забезпечити селективність.
• При суміщенні з пристроями захисту від витоку струму обирайте сумісні модулі та розташовуйте їх згідно рекомендацій виробника.
