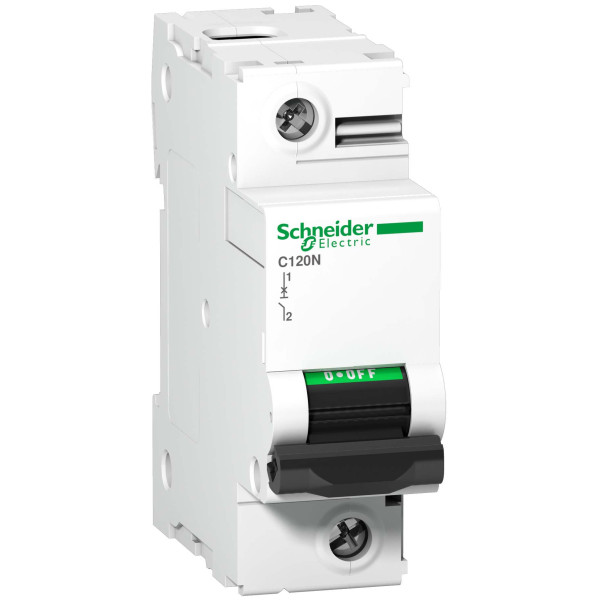

Автоматичний вимикач C120N 1P 80A B Schneider Electric A9N18341

Автоматичний вимикач C120N 1P 80A B Schneider Electric (артикул A9N18341) - це модульний двокомпонентний захисний апарат серії Acti9, призначений для захисту електричних ланцюгів змінного струму від перевантаження та короткого замикання. Цей однополюсний автомат з номінальним струмом 80 А і характеристикою відключення B застосовується там, де потрібно захищати кабелі та обладнання з невеликою індуктивністю або резистивним навантаженням, наприклад в побутових і комерційних розподільчих щитах, групових лініях освітлення та розеток.

Основні характеристики та їх значення

Ключові властивості цього модульного захисного елемента пояснюються просто і практично:

Номінальний струм 80 А - показує максимально допустимий струм тривалої роботи при нормальних умовах. Вибір автомата за номіналом повинен відповідати проєктному навантаженню та перетину проводу.
• Відключаюча здатність 10 кА - гарантує, що в разі короткого замикання апарат зможе безпечного розірвати ланцюг при струмах не вище цієї межі.
• Крива відключення B - означає більш "чутливу" характеристику по струму короткого замикання, оптимальну для захисту витратних та резистивних навантажень. Такі автомати швидше реагують на короткі сплески струму порівняно з кривими типу C або D.
• Тепломагнітний розчеплювач - комбінується два механізми: тепловий для захисту від перевантаження і магнітний для миттєвого відключення при короткому замиканні.
• Монтаж на симетричну DIN-рейку 35 мм з кріпленням затисканням - типове універсальне кріплення для щитових модулів, що дозволяє швидку установку в розподільні шафи.
• Ступінь захисту IP20 - захищає внутрішні контакти від випадкового дотику пальцем, не призначений для експлуатації в умовах підвищеної вологості або пилу без додаткового корпусного захисту.
• Опис полюсів 1P - однополюсне виконання, яке розриває фазний провід; у багатьох системах необхідно продумати, як буде оброблятися нейтральний провід.
• Країна виробник Франція - продукція збірки відомого європейського заводу Schneider Electric.

Де і як застосовувати

Цей автомат призначений для монтажу в модульні щити, розподільні шафи житлових та комерційних об'єктів. Він підходить для захисту груп освітлення, розеткових груп, окремих побутових приладів або невеликих електроприводів, якщо електротехнічні умови відповідають номіналам апарата. Однополюсний варіант застосовують, коли потрібно розривати лише фазний провід у мережах змінного струму; при потребі одночасного розриву фази і нейтралі слід вибирати інші рішення або комбінувати з відповідними захисними пристроями.

Монтаж і практика експлуатації

Монтаж автомата Acti9 C120N на DIN-рейку 35 мм здійснюється шляхом затискання клеми кріплення. Під час встановлення дотримуйтесь базових правил електробезпеки - відключіть живлення, перевірте відсутність напруги приладами, переконайтесь у правильній полярності і в надійному затисканні жил. Оскільки ступінь захисту IP20 не виключає впливу пилу і вологи, у вологих або запилених приміщеннях пристрій має бути встановлений в закритому щиті з відповідним ступенем захисту.

Практичні поради від електрика:

Перед підключенням підберіть переріз проводу відповідно до номінального струму і проєктного навантаження. Застосовуйте термоусадочні наконечники для багатожильних жил.
• Однополюсні автомати розривають фазу - якщо потрібний розрив нейтралі, додатково передбачайте відповідні вимикачі або диференційні пристрої.
• Після монтажу проведіть пробні підключення і функціональне тестування ланцюга з навантаженням, переконайтесь у відсутності нагріву контактних з'єднань.
• Періодично, у процесі експлуатації, оглядайте стан клем і проводів, при необхідності перевіряйте контактні затиски і роботу автомата механічно.

Сумісність та додаткове обладнання

Для повного реалізованого монтажу в щиті рекомендується комплектувати захисні лінії додатковими модулями тієї ж лінійки Acti9 або сумісними аксесуарами від виробника. Корисні доповнення:

диференційні пристрої (УЗО) для захисту від струму витоку; комбінування автомата з УЗО підвищує безпеку електромережі;
• шинні системи для простого харчування декількох модулів і забезпечення надійного підведення фази;
• допоміжні контакти, блоки сигналізації або шунтові розчеплювачі для дистанційного керування або сигналізації стану;
• в іншому випадку, як альтернатива можна розглянути інші однополюсні автомати з тієї ж серії Acti9 з іншими характеристиками по струму або кривій відключення для адаптації під специфічні навантаження.

Глибокий аналіз характеристик

Тепломагнітна технологія розчеплювача поєднує два принципи захисту - повільний тепловий елемент реагує на стан перевантаження, а магнітний - миттєво на короткі замикання. У комбінації з кривою B це дає відносно швидке спрацювання на короткі сплески струму, що робить прилад ефективним для ліній з невеликою індуктивністю. Відключаюча спроможність 10 кА визначає межу енергії, що може бути безпечно погашена при короткому замиканні, і є важливою величиною при проєктуванні розподільних щитів в мережах з потенційно високими короткозамикальними струмами.

Також варто враховувати фактор монтажу та навколишнє середовище - оскільки корпус розрахований на захист IP20, не допускайте встановлення без додаткового захисту у зовнішніх умовах. Серійне рішення Acti9 дозволяє легко інтегрувати модулі в панелі стандартного розміру та поєднувати з іншими модульними приладами того ж виробника для створення компактного і контрольованого розподільного рішення.

Якщо потрібна консультація по підбору, монтажу або пуско-налагодженню, ми готові допомогти в чаті або по телефону. Безкоштовна доставка Новою Поштою, оплата МоноБанк/Онлайн та швидке оформлення замовлення доступні для клієнтів.
