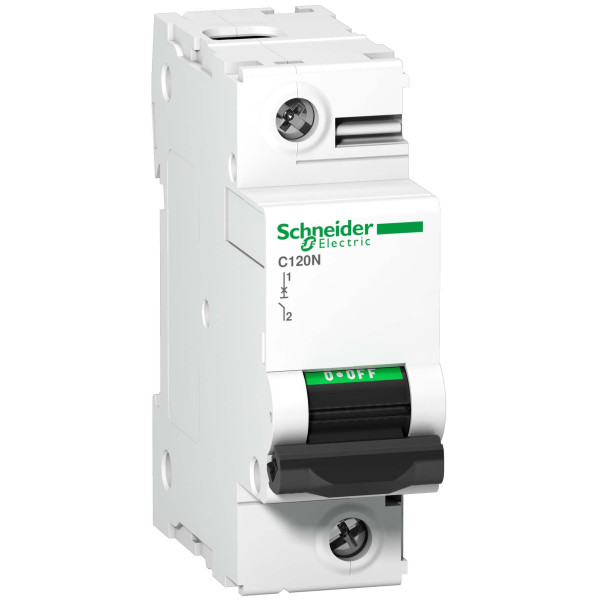

Автоматичний вимикач C120N 1P 100A D Schneider Electric A9N18380

Автоматичний вимикач C120N 1P 100A D, артикул A9N18380, — однополюсний апарат захисту струмових ліній від перевантаження та короткого замикання. Це модульний автомат Schneider Electric серії C120N, розрахований на номінальний струм 100 A з характеристикою спрацьовування "D", що означає підвищену витримку пускових струмів індуктивних навантажень. У простих словах - це надійний електричний вимикач, який автоматично розриває коло при небезпечних перевищеннях струму, захищаючи кабелі, обладнання і запобігаючи пожежам.

Де застосовується

Однополюсний автомат в такому виконанні підходить для захисту окремих фаз у промислових щитах, комерційних та побутових розподільних системах, а також для захисту індуктивних навантажень - двигунів з невеликою потужністю, трансформаторних вводів і силового обладнання з високими пусковими струмами. Характеристика "D" робить його доцільним там, де можливі великі пускові перевантаження, але потрібна надійна селективність і мінімум хибних спрацьовувань.

Глибокий аналіз характеристик

Назва містить ключові параметри, які визначають робочі можливості приладу. "1P" вказує на однополюсне виконання - автомат розриває одну фазу, що зручно при побудові пофазної захисту в трифазних системах або для однофазних мереж. Номінальний струм 100 A визначає межу тривалого проходження струму, при якій апарат не повинен відключатись. Маркування "D" означає криву відмикання з більшим коефіцієнтом струму короткого замикання до спрацьовування - це важливо при підключенні індуктивних або пускових навантажень, де короткочасні високі струми є нормою.

Ключові технічні переваги такої конфігурації включають: точну теплову і магнітну захисні характеристики, можливість координації з іншими апаратами в щиті для селективності, простоту встановлення на модульну рейку та сумісність зі стандартними допоміжними модулями Schneider Electric. Такий автомат дозволяє організувати захист як для окремої лінії, так і в складі більшої системи автоматизації електропостачання.

Практичні поради щодо монтажу і експлуатації

Монтаж виконуйте у відповідності з проектною документацією і правилами електробезпеки. Автомат встановлюється на стандартну DIN-рейку в розподільному щиті, підключення проводів повинно бути виконане через відповідні клеми з надійним контактним з'єднанням. Перед підключенням обов'язково знеструмте відповідну ділянку мережі та перевірте відсутність напруги тестером. Для запобігання помилковим відключенням та перегріву потрібно використовувати кабелі з перерізом, який відповідає номінальному струму та умовам прокладки згідно з нормами.

При експлуатації звертайте увагу на часті відключення - це сигнал про проблеми в мережі або неправильний підбір апарата. Якщо автомат часто відключається за магнітною складовою, варто перевірити пускові струми обладнання або розглянути апарат з іншою кривою спрацьовування. Для перевірки працездатності рекомендовано періодично виконувати візуальний огляд, контролювати стан клем та навантаження, а також проводити тестові включення у відповідності до внутрішніх регламентів підприємства.

Сумісні аксесуари і рішення для повного монтажу

Щоб змонтувати повноцінний розподільний вузол з використанням даного автоматичного вимикача, зверніть увагу на такі додаткові модулі і елементи:

модулі допоміжних контактів і сигналізації стану - для віддаленого інформування про спрацювання;
• шини для з'єднання нейтралі і заземлення, клеми та сполучні елементи для акуратного монтажу;
• модулі захисту від витоків струму (диференційні вимикачі) - для підвищення рівня захисту людей і обладнання;
• контактори і реле для організації пуску і дистанційного керування навантаженням;
• компенсаційні пристрої та системи управління для координації захисних апаратів у складних мережах.

Аналогічні рішення в лінійці виробника можна підібрати серед інших модифікацій однополюсних автоматів тієї ж серії або суміжних серій, які відрізняються кривими спрацьовування або номінальними значеннями струму. При підборі аналога орієнтуйтесь на потрібну характеристику спрацьовування, номінальний струм і вимоги до селективності з існуючою мережевою схемою.

Монтажні рекомендації від електрика

Перед монтажем підготуйте проектну документацію і схему підключення. Підключайте живлення і навантаження до відповідних клем, уникайте зажаття дротів під кутом або зі зламаною жилою. Використовуйте захисні кожухи і перегородки у щиті, щоб ізолювати фазні шини і запобігти випадковим дотикам. Після встановлення перевірте роботу автоматичного вимикача при реальних навантаженнях, а також проведіть функціональні тестування допоміжних модулів, якщо вони встановлені.

Якщо немає досвіду з роботою в електрощитах, доручіть монтаж кваліфікованому електрику з відповідною допусковою кваліфікацією. Правильний монтаж і налаштування забезпечують довгу і безпечну експлуатацію апарата.
