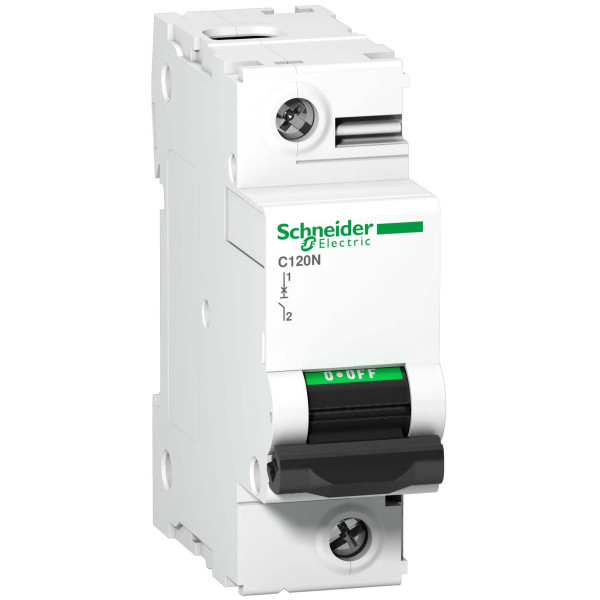

Автоматичний вимикач C120N 1P 125A B Schneider Electric A9N18343

Автоматичний вимикач C120N 1P 125A B Schneider Electric (артикул A9N18343) - це модульний тепломагнітний апарат для захисту однопровідних ланцюгів змінного струму. Пристрій серії Acti9 призначений для захисту від перевантаження та короткого замикання в розподільних щитах і шафах управління. Вироблено у Франції, конструкція розрахована на кріплення на симетричну DIN-рейку 35 мм з простим засобом фіксації затисканням.

Для чого потрібен цей вимикач

Коротко про функцію: цей автоматичний апарат відключає електроживлення при аварійних режимах - при тривалому перевантаженні або при короткому замиканні. Однополюсний варіант підходить для захисту окремих фазних гілок у однофазних і багатофазних схемах, забезпечуючи розрив фазного проводу без вимикання нейтралі. Застосування типове для побутових, комерційних і виробничих щитів, мереж освітлення, розеткових груп і окремих електроприймачів з невеликими пусковими струмами.

Глибокий аналіз характеристик

Номінальний струм 125 А означає, що апарат розраховано експлуатуватися в ланцюгах з робочим струмом до 125 A. Відключаюча здатність 10 кА вказує на максимальний короткочасний струм короткого замикання, який вимикач може безпечно перерізати - ця величина важлива при проєктуванні щитів, щоб забезпечити узгодження захисту з джерелом живлення та обладнанням.

Крива відключення B говорить про відносно чутливу магнітну частину розчеплювача - апарат реагує на значні короткочасні струми, що характерно для навантажень з невеликими пусковими імпульсами, наприклад освітлення, резистивні навантаження, розетки. Тепломагнітна технологія поєднує теплову захисту від тривалих перевантажень і швидку магнітну відсіч при коротких замиканнях.

Степінь захисту IP20 означає захист від доступу пальцем або подібним предметом і відсутність захисту від вологи. Тому монтаж і експлуатація повинні відбуватися в захищеному щиті, що відповідає умовам приміщення.

Однополюсний виконок (1P) підходить для ізольованого розриву фази. Якщо в системі є необхідність захищати і нейтраль, або потрібна селективність між кількома фазами, слід розглянути багатополюсні апарати серії Acti9.

Монтаж і практичні поради електрика

Перед встановленням обов'язково відключіть живлення і перевірте відсутність напруги тестером. Для кріплення використовуйте стандартну DIN-рейку 35 мм; апарат фіксується методом затискання, що спрощує заміну в полі. Підключаючи провід, дотримуйтеся відповідності перерізу кабелю номінальному струму та вимог виробника по монтажу клем - погане з'єднання призводить до нагріву контактів.

Поради щодо узгодження в щиті: встановлюйте вимикач ближче до джерела відгалуження, забезпечте достатній простір навколо для охолодження, використовуйте розподільну шину або шинні з'єднувачі Schneider для зручності підключення. Для організації дистанційного керування або сигналізації можна монтажувати допоміжні контакти і модулі сигналізації відповідних серій.

Зверніть увагу на вибір проводів та аксесуарів: кабельні наконечники підвищують надійність з'єднання, а клемні ізолятори і перегородки забезпечать електробезпеку в щиті. IP20 не захищає від вологи, тому для вологих або запилених середовищ необхідно розміщувати щит у відповідному корпусі з більшим ступенем захисту.

Сумісні та додаткові елементи для повного монтажу

Для повного монтажу та функціональної інтеграції в щит вам можуть знадобитися:

інші модулі серії Acti9 з необхідними номіналами і кількістю полюсів для узгодження захисту всієї щитової мережі;
• реле диференційного струму або диференційно-автоматичні пристрої для захисту від витоку струму і захисту людей;
• контактори для дистанційного вмикання/вимикання великих навантажень і теплові реле для захисту двигунів;
• шини, наконечники, клемні блоки та ізоляційні перегородки для акуратної і безпечної розводки проводів.

Як аналог можна розглянути інші апарати в лінійці Acti9 з відповідним номіналом або полюсністю, якщо виникає потреба в іншому способі відсічення чи вищій селективності. Перевага залишиться у всій серії - модульність, сумісність аксесуарів і стандартизоване кріплення на DIN-рейку.

Експлуатація та технічне обслуговування

Регулярна візуальна перевірка і періодичний контроль контактів дозволяють вчасно виявляти ослаблені з'єднання або сліди нагріву. Після робіт у щиті перевіряйте правильність підключення і відсутність сторонніх проводів у зонах контактів. У разі спрацювання важливо з'ясувати причину - довготривалі перевантаження вимагають перегляду розводки, а часті магнітні відсічення - перевірки коротких замикань або пускових струмів обладнання.

Артикул A9N18343 допомагає ідентифікувати саме цю конфігурацію в каталозі Schneider Electric при підборі запасних частин або суміжних компонентів. Оскільки пристрій сертифіковано для використання в мережах змінного струму, його інтеграція у стандартні електричні системи не вимагатиме додаткових конвертерів.
