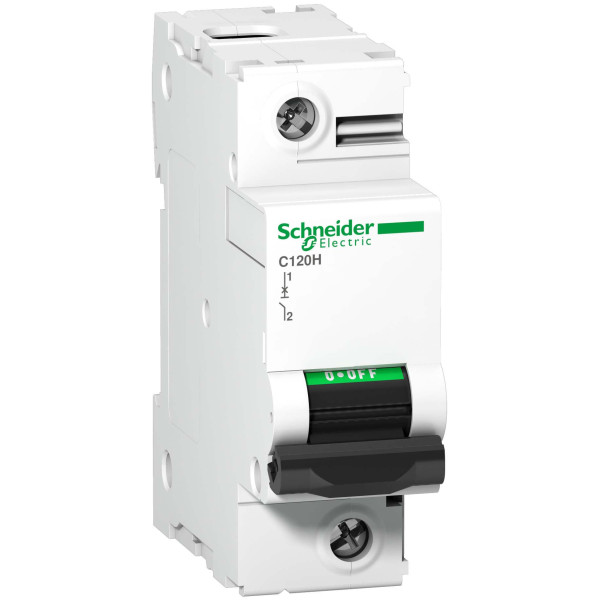

Автоматичний вимикач C120H 1P 80A D Schneider Electric A9N18490

Автоматичний вимикач C120H 1P 80A D Schneider Electric A9N18490 — це модульний тепломагнітний апарат для захисту однополюсних кіл змінного струму. Цей автомат служить для захисту проводки та обладнання від перевантажень і коротких замикань, поєднуючи термічну частину для захисту від тривалого перевантаження та магнітну частину для миттєвого відключення при струмах короткого замикання. Пристрій належить до серії Acti9, яка орієнтована на універсальні рішення для щитового монтажу та модульної електроустановки.

Ключові характеристики та їх практичне значення

Розглянемо основні параметри і що вони означають для монтажу та експлуатації:

Номінальний струм 80 А - вказує на те, яку постійну струмове навантаження апарат може пропускати без спрацьовування термічної частини. Це дозволяє підключати кола з відповідним навантаженням, каліброваним під цей номінал.
• Відключаюча здатність 15 кА - гарантує, що вимикач здатний безпечно розчепити струми короткого замикання до цього значення. Для практичного застосування це важливо при виборі апарату в розподільних щитах з помірними значеннями к.з.
• Крива відключення D - означає підвищену магнітну відстрочку і підходить для індуктивних навантажень з високими пусковими струмами, наприклад, електродвигуни, трансформатори та деякі типи освітлення. Крива D дозволяє уникнути небажаних відключень при пускових струмах обладнання.
• Опис полюсів 1P - однополюсний варіант, застосовується там, де необхідно захищати лише фазний провід у однофазних колах. Важливо врахувати, що нейтраль при цьому не відключається автоматично.
• Монтажна опора - симетрична DIN-рейка 35 мм, спосіб кріплення затисканням - забезпечує швидкий монтаж у модульні щити та полегшує заміну модулів під час сервісу.
• Ступінь захисту IP20 - захищає від дотиків твердими предметами, але не від вологи, тому рекомендується встановлювати ВАШ у сухих внутрішніх щитах або додатково захищених від вологи зонах.
• Технологія розчеплювача - тепломагнітний, класичне рішення для комерційних і промислових установок, що поєднує надійний захист від тривалих перевантажень та миттєве відключення при короткому замиканні.
• Тип мережі - змінний струм, тому приєднання та експлуатація повинні відповідати мережі змінного струму в об'єкті.

Де застосовувати

Однополюсний модульний автомат серії Acti9 з кривою D найчастіше використовують у промислових і комерційних щитах для захисту двигунів, насосів, компресорів та іншого обладнання з високими пусковими струмами. Також ефективний при підключенні освітлення з індуктивними пусковими навантаженнями або трансформаторів. У побутових мережах його застосовують там, де потрібен підвищений запас по витримуванню пускових струмів або ж у випадках спеціалізованих ліній.

Глибокий аналіз характеристик

Комбінація номіналу 80 А і кривої D свідчить про те, що апарат розрахований на значні робочі навантаження і в той же час враховує пускові струми індуктивних споживачів. Відключаюча здатність 15 кА дозволяє безпечно інтегрувати вимикач у більші розподільні ланцюги, де потенційні струми короткого замикання можуть бути значними. Серія Acti9 відома модульною логікою і сумісністю з іншими компонентами щита, що полегшує проєктування і подальше техобслуговування.

Тепломагнітний розчеплювач забезпечує плавність реакції на перевантаження та швидке спрацьовування при к.з., але при проектуванні слід враховувати селективність - взаємодію з вищестоящими апаратами. Щоб досягти правильної селективності, підбирайте характеристики upstream-вимикачів і автоматів так, щоб при короткому замиканні відключався тільки той апарат, в зоні відповідальності якого виник дефект.

Монтаж і експлуатація - практичні поради від електрика

Перед монтажем переконайтеся, що живлення відключено і дотримано правила електробезпеки. Встановлювати модульний автомат рекомендовано на стандартну DIN-рейку 35 мм із затисканням, як передбачено конструкцією. Підключення виконувати відповідним перерізом кабелю і надійно фіксувати клеми згідно інструкції виробника. Оскільки цей вимикач однополюсний, при проєктуванні однофазних ліній потрібно подумати про ізольоване підключення нейтралі і про можливі заходи захисту при однофазних замиканнях.

При налагодженні перевіряйте, що магнітна частина не викликає хибних відключень при нормальних пускових струмах обладнання. Якщо фальшиві відключення виникають, можливо, варто розглянути інші криві відключення або додаткові пристосування для згладжування пускових струмів. Після монтажу перевіряйте роботу в реальних умовах і проводьте періодичну інспекційну перевірку контактів та кріплень.

Сумісні та додаткові компоненти

Для повного та безпечного монтажу знадобляться допоміжні модульні пристрої та аксесуари: розподільні шини, клемні колодки, модульні реле або контактори для керування великими навантаженнями, а також пристрої захисту від витоку струму при потребі. У лінійці того самого виробника є інші моделі серії Acti9 з подібною конструкцією, але з іншими номіналами або характеристиками кривих, які можуть слугувати як аналог або заміна при проєктуванні різних конфігурацій щита. При організації щита варто також передбачити координацію з диференційним захистом і зі старшими автоматами для досягнення правильної селективності.

Практичні поради щодо підбору

Враховуйте тип навантаження при виборі кривої відключення: для індуктивних пускових навантажень крива D підходить краще; для захисту ліній з переважно резистивним навантаженням можуть бути корисні інші криві. Підбирайте номінал по струму згідно зі схемою харчування та допустимою навантаженістю кабелю, а відключаючу здатність - згідно можливих к.з. у вашій електричній мережі. Не забувайте про ступінь захисту IP20 і розміщуйте апарати в захищених від вологи щитах.
