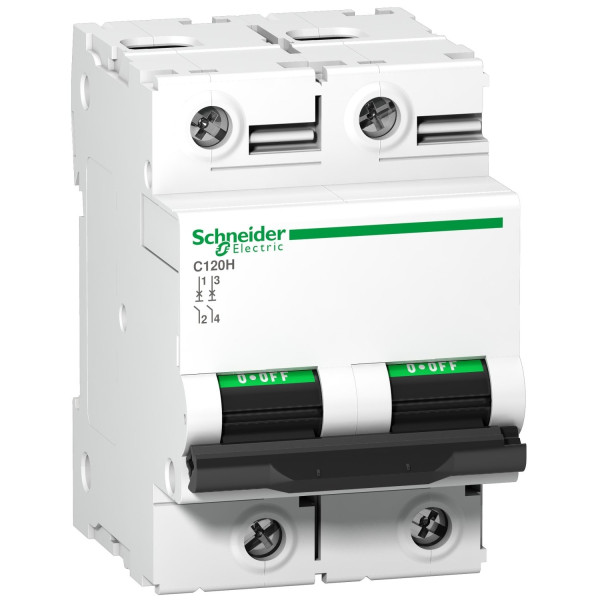

Автоматичний вимикач C120H 2P 63A D Schneider Electric A9N18500

Автоматичний вимикач C120H 2P 63A D Schneider Electric A9N18500 — модульний захисний апарат серії Acti9, призначений для надійного відключення в мережах змінного струму. Це 2-полюсний автомат з тепломагнітним розчеплювачем, що поєднує функцію захисту від перевантаження та короткого замикання, працюючи в межах номінального струму 63 А. Пристрій має характеристику відключення D, що робить його придатним для ланцюгів з індуктивними навантаженнями, а також для захисту ліній з пусковими струмами високої амплітуди.

Де застосовується

Цей модульний автомат підходить для розподільних щитів житлових, комерційних і промислових об'єктів. Його використовують для захисту окремих груп споживачів - освітлення, розеткових ліній, електродвигунів малої потужності, трансформаторних ланцюгів та інструменту з високими пусковими струмами. Завдяки відключаючій здатності 15 кА апарат ефективно ізолює коротке замикання в межах типових внутрішньобудинкових і комерційних розподільних мереж.

Глибокий аналіз характеристик

Ключові параметри цього автоматичного вимикача визначають його робочі та захисні властивості. Номінальний струм 63 А визначає тривалу струмову навантажувальну здатність апарата. Тепломагнітна технологія розчеплювача поєднує теплове відключення при перевантаженні та миттєве магнітне відключення при короткому замиканні. Крива D означає підвищену витримку до короткочасних пускових струмів, тому такий захист вибирають там, де можливі індуктивні або ємнісні навантаження з високими імпульсами струму при пуску.

Відключаюча здатність 15 кА дозволяє розглядати даний автомат в системах, де потенційно можливі значні струми короткого замикання, але при цьому важливо погоджувати його з характеристиками джерел живлення та верхніх ступенів захисту. IP20 забезпечує захист від випадкового контакту пальцем і проникнення твердих предметів розміром від певного діаметру, проте не захищає від вологи, тому при монтажі у вологих приміщеннях слід передбачити додатковий захист щита.

Монтаж здійснюється методом надягання на симетричну DIN-рейку 35 мм із затискною системою кріплення, що спрощує встановлення в стандартні модульні щити. Опис полюсів 2P означає, що апарат перериває фазу та нуль, що важливо для повного відключення кола в однофазних системах і додаткового захисту при виникненні дефектів проводки.

Практичні поради щодо підбору і узгодження

Як електрик раджу врахувати наступне при підборі цього автоматичного вимикача. Якщо в ланцюгу передбачені електродвигуни або трансформатори з великими пусковими струмами, характеристика D допоможе уникнути небажаних відключень при запуску. Для загальних освітлювальних і розеткових груп у житлових проектах іноді достатньо характеристики типу B або C, тому при заміні переконайтеся, що криві і чутливість відповідають реальному навантаженню і вимогам селективності.

При проєктуванні розподільного щита зверніть увагу на черговість ступенів захисту. Щоб досягти координації, підберіть нижчі за номіналом захисні апарати на ділянці та вищі близько до джерела живлення. Координація дозволяє обмежити відключення лише до пошкодженої секції. У разі потреби релейного або часово-зонального узгодження використовуйте спеціалізовані пристрої координації від тієї ж серії.

Монтаж та експлуатація

Перед встановленням обов'язково відключіть живлення розподільного щита та перевірте відсутність напруги інструментом з відповідним класом підвищеної безпеки. Закріплення на DIN-рейці виконується методом затискання - апарат фіксується без додаткових кріпильних елементів. Підключення проводів слід робити згідно з правилами електробезпеки: використовувати кабелі відповідного перерізу, забезпечити надійну контактну площу та правильну послідовність фаз і нейтралі.

IP20 вимагає, щоб автомат знаходився в захищеному щиті, який запобігає потраплянню пилу і води. Не встановлюйте пристрій біля джерел тепла або у вологих приміщеннях без додаткового захисту. Періодичний візуальний огляд і перевірка натягу контактів допоможуть уникнути перегрівів на клемах. У разі повторюваних спрацювань проаналізуйте природу відключень - перевантаження, коротке замикання або пускові струми - і при необхідності перерахункуйте розмір захисту чи змініть схему розподілу навантаження.

Сумісні та додаткові компоненти

Для повного монтажу рекомендовано доповнити автоматичний вимикач наступними елементами одного виробника для легшої інтеграції і кращої сумісності: модульні УЗО/диференційні відключувачі для захисту від струму витоку, модульні ПЗВ-захисти в поєднанні з автоматами для селективного захисту, контактори для дистанційного вмикання великих навантажень, а також пристрої захисту від перенапруги на вводі щита. Використання аксесуарів тієї ж лінійки Acti9 забезпечує уніфікований монтаж і спрощує обслуговування.

Як альтернативу або як схожий по функції апарат можна розглядати інші модулі з лінійки Acti9 з аналогічним номіналом струму і необхідною характеристикою спрацьовування. При підборі запасного варіанта звертайте увагу на тип розчеплювача, криву відключення і монтажні особливості - це забезпечить взаємозамінність у щиті без коригувань конструкції.

Поради щодо безпечної експлуатації

Завжди вимикайте живлення перед виконанням монтажних робіт або заміною модулів.
• Використовуйте правильно підібрані інструменти та засоби індивідуального захисту.
• Перевіряйте стан контактів після першого запуску та після інтенсивної експлуатації.
• Уникайте встановлення в приміщеннях з підвищеною вологістю без захисного корпусу.
• Періодично оцінюйте відповідність номінальних значень захисту реальному навантаженню лінії.

Для професіоналів і монтажних бригад цей 2-полюсний модуль від Schneider Electric - надійний елемент системи електроживлення, який поєднує простий монтаж на симетричну DIN-рейку 35 мм і гнучкість при підборі захисних характеристик. Використовуйте його як частину продуманої системи захисту, де важлива стійкість до пускових струмів і швидке відключення при аваріях.
