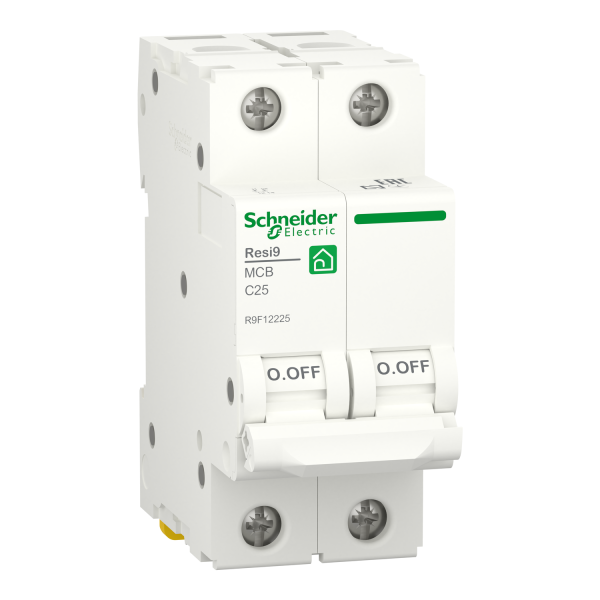

Автоматичний вимикач 6kA 2P 25A C, Resi9 Schneider Electric R9F12225

Автоматичний вимикач 6kA 2P 25A C з серії Resi9, артикул R9F12225 від Schneider Electric — це модульний тепломагнітний розчіплювач для захисту електричних кіл змінного струму. Пристрій призначено для захисту проводки та обладнання від перевантажень і коротких замикань у побутових та комерційних розподільних щитах. Двополюсний корпус забезпечує одночасне відключення фази та нейтралі, що спрощує підключення однофазних ланцюгів в мережі до 400 В 50/60 Гц.

Де застосовується

Цей автомат підходить для захисту ліній освітлення, розеткових груп, побутових приладів з помірним пусковим струмом та невеликих електродвигунів. Завдяки кривій відключення C він ефективно працює в мережах, де можливий короткочасний пусковий струм при підключенні індуктивних навантажень або ламп розжарювання. Може використовуватися в житлових будинках, квартирах та малих комерційних приміщеннях, де потрібен надійний базовий захист від аварійних режимів.

Глибокий аналіз характеристик

Номінальний струм [In] 25 А визначає робоче навантаження, при якому автоматичний вимикач повинен безперервно працювати. Номінальна робоча напруга [Ue] 400 В змінного струму 50/60 Гц дозволяє інтегрувати прилад у стандартні трифазні та однофазні розподіли. Відключаюча здатність 6000 А Icn на 400 В згідно з МЕК 60898-1 гарантує, що при короткому замиканні пристрій зупинить струм до вказаної величини без руйнування, тобто підвищує безпеку щита та зменшує ризик пошкодження інших модулів.

Крива відключення C визначає чутливість до імпульсних викидів струму - це компроміс між швидким відключенням при короткому замиканні та витримкою при стартових струмах. Тепломагнітний механізм поєднує термічну частину для захисту від перевантаження та магнітну для миттєвого реагування на коротке замикання. Ступінь захисту IP20 означає захист від дотиків до струмопровідних частин та обмежений захист від сторонніх предметів, тому пристрій призначено для монтажу в щитах з відповідним захистом корпусу.

Монтаж і експлуатація

Монтаж здійснюється на DIN-рейку за допомогою затискного кріплення, що дозволяє швидко встановлювати та замінювати модуль у стандартній панелі. Перед монтажем необхідно вимкнути харчування та дотримуватися правил електробезпеки. При підключенні проводів слід забезпечити правильну полярність і надійний контакт в клемах; для затягування використовувати рекомендувані виробником значення моменту затягування, вказані в технічній документації, щоб уникнути перегріву клем при експлуатації.

Експлуатація передбачає дотримання робочого навантаження близько до номіналу 25 А і врахування можливого температурного впливу на допустимий струм. При підвищенні робочої температури навколишнього середовища можливе зниження пропускної здатності - це стандартна практика для всіх модульних автоматів, тому при проєктуванні розподілу враховуйте розташування пристроїв у щиті та тепловіддачу.

Рекомендації щодо сумісності та комплектуючих

Для повноцінного монтажу рекомендується поєднувати автоматичний вимикач з наступними модулями і аксесуарами:

диференційний вимикач (УЗО) або комбінований модуль АЗК для захисту від витоку струму та унеможливлення ураження електричним струмом,
• шини та модульні клеми для зручного підключення і розгалуження,
• розрядники для захисту від перенапруг зовнішнього походження, особливо в районах з нестабільним електроживленням,
• модульні контактори або пускачі для віддаленого керування лініями великого навантаження,
• додаткові аксесуари Resi9 для уніфікованого монтажу в щитах Schneider Electric.

Як аналог для інших умов експлуатації можна розглянути інші модульні автомати з того ж сімейства Resi9 або лінійки Acti9 для промислових застосувань, якщо потрібні інші характеристики відключення або вища відключаюча здатність. При виборі аналога звертайте увагу на криву спрацьовування, номінальний струм і відповідність стандартам для побутових щитів.

Практичні поради для монтажу та експлуатації

Перед установкою перевірте стан DIN-рейки та наявність достатнього простору навколо модуля для теплообміну. Підключення слід виконувати чистими, знежиреними проводами, без пошкоджень ізоляції. Після підключення корисно виконати базові випробування: перевірку ізоляції кабелів, перевірку цілісності нульової та фазної ліній і тест накоротко-замикань у координації з іншими апаратами, відповідно до норм безпеки.

Для забезпечення координації захисту підберіть upstream-апарати з відповідними характеристиками, щоб уникнути необґрунтованих відключень або навпаки - відсутності селективності при аварії. Докладні таблиці селективності і рекомендації по поєднанню елементів доступні в технічній документації виробника.

Продукт виготовлено в Болгарії, що підтверджує належність до європейського виробничого ланцюга Schneider Electric і відповідає стандартам, зазначеним у специфікації.
