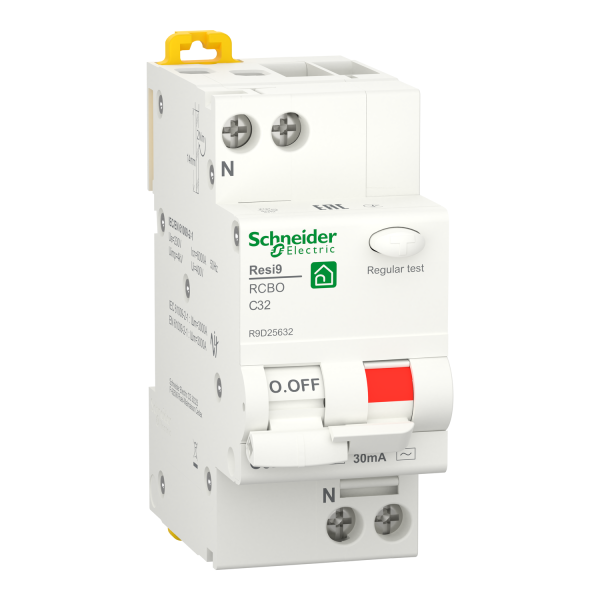

Диференційний автомат 6kA 1P+N 32A C 30mA АC, Resi9 Schneider Electric R9D25632

Комбінований диференційний автомат Resi9 R9D25632 від Schneider Electric — модульний пристрій для захисту електричних кіл в однопровідних мережах з нульовим проводом, що поєднує в собі функції автоматичного вимикача і пристрою захисного відключення. Цей диференційний вимикач 1P+N розроблений для роботи в однофазних мережах 230 В змінного струму 50 Гц і має номінальний струм 32 А, відключаючу здатність 6000 А та чутливість 30 mA типу АС. Пристрій серії Resi9 забезпечує захист від витоку струму, а також від перевантаження і коротких замикань завдяки тепломагнітному розчеплювачу. Конструкція розрахована на монтаж на стандартну DIN-рейку з кріпленням затисканням, а ступінь захисту IP20 відповідає встановленню в електричних шафах і розподільних щитах всередині приміщень. Розробка вироблена в Іспанії і має артикул R9D25632 для ідентифікації.

Технічні параметри і їх практичне значення

Номінальний струм 32 А визначає максимальне тривале навантаження, яке може пропускати дифавтомат без спрацювання при нормальних умовах. Для побутових та комерційних ланцюгів це дозволяє захищати групові лінії освітлення, розеткові мережі та невеликі електроприлади. Номінальна робоча напруга 230 В-50 Гц підтверджує застосування в стандартних однофазних системах. Відключаюча здатність 6000 А гарантує, що при короткому замиканні апарат здатний пропустити і розірвати струм до цього значення, що важливо для сумісності з підключеною захисною апаратурою та запобігання пошкодженню кабельної мережі і інших модулів у щиті. Крива відключення C означає, що тепломагнітна складова розчеплювача налаштована на деякий запас при пускових струмах - це робоче рішення для ліній з індуктивними навантаженнями, наприклад, для двигунів з невеликими пусковими струмами, трансформаторів або LED-блоків живлення з допустимими імпульсами. Формат полюсів 1P+N забезпечує однофазне підключення із захистом нульового проводу, що спрощує компактну збірку в щиті. Ступінь захисту IP20 визначає, що пристрій призначений для внутрішнього монтажу у розподільних шафах і не захищений від проникнення рідин; це типовий рівень для модульних апаратів у житлових і комерційних електрощитах.

Тип чутливості та технологія розчеплювача

Чутливість пристрою 30 mA типу АС має ключове значення для захисту людей від ураження електричним струмом при витоку змінного синусоїдального струму. Тип АС реагує на чисті змінні похибки струму в мережі, тому такий диференційно-автоматичний вимикач ефективний для побутових умов, де джерела утечок в основному мають синусоїдну природу. При цьому важливо пам'ятати, що тип АС може не розпізнавати пульсуючі постійні складові витоку так само надійно, як спеціалізовані пристрої типу А або типу F, тому вибір чутливості має відповідати особливостям навантаження. Тепломагнітний механізм розчеплення поєднує теплову частину для захисту від тривалого перевантаження і магнітну частину - для швидкого відключення при короткому замиканні, що забезпечує універсальний захист лінії в межах одного модуля. Така комбінація дозволяє уникнути застосування окремого УЗО і окремого автомата в ряді типових випадків, економлячи місце в щиті і спрощуючи монтаж.

Особливості монтажу та сумісність

Пристрій призначений для кріплення на стандартну DIN-рейку, що відповідає модульній концепції сучасних електричних щитів. Вхідні і вихідні контакти виконані для надійного затискання проводів, що спрощує підключення без додаткових перехідників. Використання компактного дифавтомата серії Resi9 дозволяє гармонійно поєднувати його з іншими модулями того ж виробника і серії, зберігаючи одноманітну геометрію щита. Завдяки модульності легко реалізувати групове розділення живлення по фазах і встановлювати численні захисні пристрої на обмеженій площі. У процесі монтажу важливо дотримуватися правил підключення полюсів, забезпечити правильну полярність нуля і фази, а також передбачити запобіжні заходи під час роботи з напругою 230 В. Установка повинна виконуватися кваліфікованим електриком відповідно до місцевих норм і технічних вимог.

Переваги використання в побуті та малому бізнесі

Диференційний автомат з параметрами 32 А і 30 mA типу АС підходить для захисту окремих груп в житлових приміщеннях, офісах і невеликих комерційних об'єктах. Він забезпечує одночасно захист людей і установки від струмів витоку, а також виконує функцію автоматичного вимикача для захисту від перевантажень і коротких замикань. Комбінація цих властивостей робить пристрій практичним вибором для квартирних і щитів на поверхах, де потрібно компактне і надійне рішення. Серія Resi9 орієнтована на домашні системи, тому при складанні щита цей модуль добре інтегрується з іншими автоматами і пристроями управління тієї ж лінійки.

Ідентифікація та додаткові відомості

Артикул R9D25632 допомагає точно ідентифікувати цей модуль у каталозі виробника. Тип виробу - автоматичний вимикач диференційного струму (АВДС) - підкреслює комбіновану функціональність пристрою, що дозволяє замінити окреме УЗО і модульний автомат в багатьох типових схемах. Виробник - Schneider Electric (також зустрічається як Шнайдер, Schneider) представлений у вигляді надійного постачальника модульної електротехніки, при цьому модель виготовлена в Іспанії. Ступінь захисту IP20 і спосіб кріплення затисканням відповідають стандартним вимогам до модульних приладів для внутрішнього монтажу.
