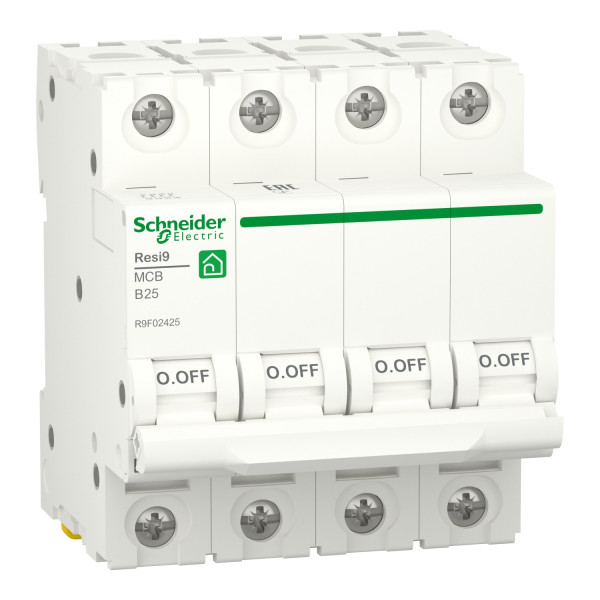

Автоматичний вимикач 6kA 4P 25A В, Resi9 Schneider Electric R9F02425

Чотириполюсний автоматичний вимикач Resi9 R9F02425 від Schneider Electric - модульний захисний апарат для мереж змінного струму, призначений для захисту ланцюгів від перевантаження та короткого замикання. Цей мініавтомат серії Resi9 має номінальний струм 25 А та розрахований на роботу при 400 В змінного струму 50/60 Гц. Завдяки конструкції 4P він забезпечує одночасне відключення усіх фаз, що важливо для безпечного вимкнення трифазних споживачів та нейтралі.

Де застосовувати

Пристрій підходить для житлових та невеликих комерційних електромереж, де потрібен надійний захист розеткових та освітлювальних ліній, а також окремих трифазних груп. Чотириполюсна конфігурація робить його корисним у випадках, коли необхідно гарантувати розрив кола на всіх проводах одночасно - наприклад, при підключенні трифазних електродвигунів, теплових приладів або щитів керування.

Глибинний аналіз характеристик

Тепломагнітний розчеплювач поєднує два принципи дії - теплову частину для розпізнавання тривалих перевантажень та магнітну для миттєвого реагування на короткі замикання. Така конструкція забезпечує збалансований захист без надмірних відключень при пускових струмах звичайних індуктивних навантажень.

Крива відключення B орієнтована на швидке спрацьовування при відносно невеликих піках струму, тому такі апарати часто використовують для захисту освітлення, розеток та побутової техніки. Відключаюча здатність 6000 А згідно з IEC 60898-1 означає, що виріб розрахований на переривання струмів короткого замикання до зазначеного значення, що відповідає типовим точкам підключення у житлових системах.

Ступінь захисту IP20 забезпечує захист від дотиків пальцем та сторонніх предметів, тому корпус розрахований на установку в розподільчий щит або шафу. Монтаж на DIN-рейку та кріплення затисканням прискорюють інсталяцію і дозволяють легко замінювати модулі у модульних щитах.

Монтаж та експлуатація - поради електрика

Перед монтажем обов'язково вимкніть повну подачу живлення та перевірте відсутність напруги в щиті. Встановлюйте вимикач на стандартну DIN-рейку, натискаючи до характерного клацання фіксатора затискання. Орієнтуйте амперметрично-позначені клеми у відповідності до маркування, особливо зверніть увагу на правильне підключення нейтралі при 4P схемі, щоб забезпечити синхронне відключення.

При підключенні кабелів дотримуйтеся рекомендацій щодо перетину жил відповідно до номінального струму та умов прокладки - це допоможе уникнути нагріву в місцях клемних з'єднань. Після монтажу рекомендується провести функціональну перевірку: включити навантаження та контролювати відсутність нагріву корпусу і клем, а також перевірити спрацьовування при умовному короткому замиканні у контрольованих умовах.

Дотримуйтеся простору для вентиляції навколо апарата і не встановлюйте поруч з джерелами тепла. Для забезпечення селективності захисту порівнюйте характеристики цього автомата з попередніми ступенями захисту в щиті, щоб уникнути зайвих відключень або навпаки - некоректної послідовності спрацьовування.

Сумісні пристрої та аксесуари

Для повноцінної системи захисту рекомендується розглядати комбінацію з диференційними пристроями (УЗО) або комбінованими рішеннями, якщо потрібно одночасно захищати від струмів витоку. Для центрування щита підійдуть модульні рейки, гребінчасті шини для сполучення кіл та клемні колодки для нейтралі. Щоб розширити функціональність, можна додати допоміжний контакт або сигналізатор стану на вході щита, якщо це підтримується конструкцією.

Як альтернативу в лінійці виробника можна розглянути інші модулі серії Resi9 з різними номіналами струму для суміжних ліній, або рішення з іншої серії Schneider Electric для більш вимогливих комерційних чи промислових застосувань. При підборі звертайте увагу на тип розчеплювача, криву спрацьовування і відключаючу здатність, щоб забезпечити сумісність та селективність з існуючими пристроями.

Практичні рекомендації щодо вибору

Використовуйте 4P автомат для ліній, де потрібно одночасне відключення фаз і нейтралі.
• Підберіть номінал по струму з урахуванням типових навантажень та короткочасних пускових струмів споживачів.
• Поєднуйте тепломагнітний мініавтомат з диференційним захистом для повного захисту людини і обладнання.
• Перевіряйте перетин кабелів та якість клемних з'єднань при монтажі.

Виробник: Шнайдер Електрик, країна виробництва Болгарія. Артикул пристрою: R9F02425. Серія: Resi9. Тип виробу - автоматичний вимикач з номіналом струму 25 А та відключаючою здатністю 6000 А при 400 В змінного струму згідно з IEC 60898-1.
