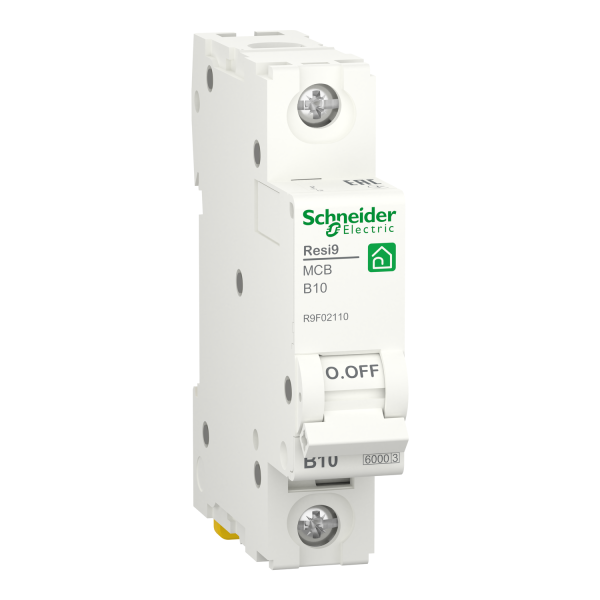

Автоматичний вимикач 6kA 1P 10A B, Resi9 Schneider Electric R9F02110

Модульний автоматичний вимикач Resi9 R9F02110 від Schneider Electric — це однополюсний тепломагнітний апарат захисту зі струмом спрацьовування 10 А, призначений для захисту електричних ланцюгів в мережах змінного струму 230 В 50/60 Гц. Цей модульний автомат 6kA на 1 полюс розроблений для монтажу у розподільних щитах на DIN-рейку і забезпечує базовий захист від перевантаження та короткого замикання там, де потрібен компактний надійний елемент керування.

Де та для чого використовується

Тепломагнітний автомат типу B зі струмом 10 А відповідає за захист невеликих ліній освітлення, розеткових ліній малого навантаження та окремих побутових або офісних споживачів. Такий модуль часто застосовують у житлових щитах, малих комерційних установах або як локальний захист для окремих груп споживачів у більших розподілах. Однополюсна конструкція означає, що при відключенні розмикається лише фазний провід - це стандартне рішення для однофазних ланцюгів, де нейтраль залишається підключеною.

Глибокий аналіз характеристик

Розглянемо ключові технічні параметри та їх практичне значення для електромонтажу та експлуатації:

Номінальний струм 10 А - визначає робочу силу апарата, підбір автомата має відповідати розрахованому навантаженню лінії та перерізу проводки. Для захисту ліній, де постійне навантаження приблизно відповідає наведеному значенню, цей автомат забезпечує коректну роботу теплової частини розчеплювача при тривалих струмах перевищення.
• Номінальна робоча напруга 230 В AC 50/60 Гц - прилад призначений для стандартних однофазних мереж і сумісний з типовими електричними системами житлового та комерційного призначення.
• Відключаюча здатність 6000 А (Icn) згідно IEC 60898-1 - це максимаїльний струм короткого замикання, який автоматичний вимикач здатен безпечно розірвати. Практично це означає, що апарат підійде для більшості побутових і більшості невеликих комерційних розподілів, де рівні коротких замикань не перевищують цієї величини.
• Крива відключення B - характерна для захисту кабелів та апаратури з невеликими пусковими струмами. Крива B спрацьовує при порівняно невеликих перевищеннях струму, отже вона підходить для захисту чутливого електрообладнання, освітлення та побутових приладів з малими пусковими імпульсами.
• Тепломагнітний розчеплювач - поєднує теплову складову для захисту від тривалих перевантажень та магнітну частину для швидкого відключення при коротких замиканнях. Це універсальний підхід для загального захисту ліній у щиті.
• Однополюсне виконання (1P) - у щиті та мережі потрібно врахувати, що відключається лише фаза. Для повного відключення однофазних кіл у деяких застосунках може знадобитись апарат з перемиканням і нейтралі або додатковий вузол відключення нейтралі.
• Монтаж на DIN-рейку з затискним кріпленням - забезпечує швидке встановлення у стандартні модульні щити, дозволяє комбінувати з іншими модульними пристроями Resi9 і застосовувати шинні гребінки для живлення.
• Ступінь захисту IP20 - захищає від випадкового контакту з струмоведучими частинами та від проникнення твердих предметів діаметром більше 12 мм, але не від вологи; тому при монтажі у вологих приміщеннях потрібні додаткові заходи захисту.
• Серія Resi9, виробництво Болгарія - лінійка орієнтована на житловий та легкий комерційний сегмент, поєднує простоту монтажу та сумісність модульних аксесуарів.

Практичні поради по монтажу та експлуатації

Під час встановлення такого автоматичного вимикача зверніть увагу на послідовність підключення: фаза підводиться до клеми апарата, нейтраль підводиться окремо; у випадку групових захистів рекомендується позначати проводи та залишати місце для шинних гребінок. Закріплення на DIN-рейці здійснюється затискним способом, що прискорює монтаж. Для надійного контакту дотримуйтеся рекомендацій виробника щодо зачистки проводу та моменту затягування клем - це гарантує стабільний контакт і мінімізує теплові втрати.

При експлуатації контролюйте температурний режим щита: розміщення поруч з джерелами тепла може змінити поведінку теплової частини розчеплювача і призвести до передчасного спрацьовування. Періодично перевіряйте стан контактів та відсутність перегріву під навантаженням, особливо на лініях з частими пусковими струмами.

Сумісні та додаткові компоненти

Для комплексного захисту та зручності монтажу варто розглянути суміжні модулі тієї ж серії Resi9: диференційні вимикачі (УЗО) або комбіновані пристрої RCBO, які поєднують захист від струму витоку з автоматичним відключенням. Також корисні шинні гребінки для живлення кількох модульних апаратів, кінцеві заглушки та маркувальні планки для чіткого позначення ліній у щитовій шафі. Якщо потрібно змінити тип захисту на інший по характеристиках, Schneider Electric пропонує інші модульні автоматичні вимикачі з різними значеннями номінального струму та кривими відключення, які можна використовувати як заміну в рамках однакової платформи монтажу.

Особливості безпеки та експлуатаційна сумісність

Оскільки цей автомат має відключаючу здатність 6000 А за стандартом IEC 60898-1, він призначений для застосувань, де очікувані струми короткого замикання не перевищують цієї величини. Використання апарата слід координувати з характеристиками кабельних ліній та джерелом живлення у будівлі. У випадках, коли потрібно захищати чутливу електроніку або забезпечити захист від струмів витоку, рекомендується комбінувати даний автомат з пристроями залишкового струму відповідної серії.

Якщо необхідна альтернатива з подібними функціями, зверніть увагу на інші модульні рішення від виробника, що мають ту саму платформу монтажу на DIN-рейку і дозволяють легко масштабувати чи змінювати конфігурацію щита без заміни монтажної системи.
