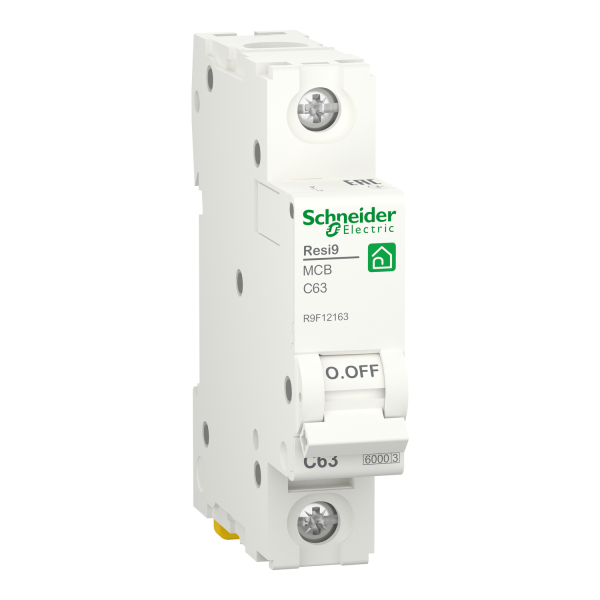

Автоматичний вимикач 6kA 1P 63A C, Resi9 Schneider Electric R9F12163

Автоматичний вимикач 6kA 1P 63A C з серії Resi9 (артикул R9F12163) від Schneider Electric - модульний захисний апарат для однополюсних мереж змінного струму. Це тепломагнітний автомат, призначений для захисту приладів і проводки від перевантажень і коротких замикань у житлових та невеликих комерційних електроустановках. У конструкції поєднано термічну частину для контролю тривалих перевантажень і магнітну частину для швидкого реагування на короткі замикання, що забезпечує баланс між надійністю захисту та стійкістю до пускових струмів.

Де застосовується

Цей однополюсний автомат підходить для захисту окремої фази в однофазних мережах 230 В 50/60 Гц. Типові сфери застосування - лінії освітлення, розетки, прилади побутової техніки в квартирах та приватних будинках, а також окремі гілки малих комерційних приміщень. Крива відключення C робить його придатним для навантажень зі середніми пусковими струмами, наприклад для освітлення зі світлодіодними драйверами або невеликих електродвигунів.

Глибокий аналіз характеристик

Номінальний струм 63 А визначає максимальний тривалий робочий струм, при якому автомат тримає контакт у замкненому стані. Номінальна робоча напруга 230 В змінного струму з частотою 50/60 Гц відповідає стандартним побутовим та більшості промислових однополюсних ліній. Відключаюча здатність 6000 А Icn на 230 В за IEC 60898-1 гарантує, що апарат зможе гасити струми коротких замикань до цього рівня без руйнування контактної групи.

Крива відключення C означає певну витримку щодо короткочасних пускових струмів - миттєвий магнітний розчеплювач спрацьовує при значному струмі перевантаження, але не при слабких, коротких імпульсах. Це важливо при підключенні навантажень з високими пусковими струмами, щоб уникнути зайвих відключень при нормальному запуску обладнання.

Тепломагнітна технологія розчеплювача поєднує два принципи захисту: тепловий елемент реагує на перевантаження, що тривають, через нагрів і деформацію біметалевого елемента, а магнітний - миттєво реагує на короткі замикання. Таке поєднання забезпечує надійність і довготривалу експлуатацію в типовому електричному щиті.

Монтаж і експлуатація

Модульний корпус і монтажна опора для DIN-рейки дозволяють швидко встановити пристрій у розподільний щит. Фіксація здійснюється методом затискання, що прискорює монтаж і полегшує заміну в процесі експлуатації. Перед монтажем обов’язково обесточте лінію та переконайтеся в правильності підбору перерізу проводів і клем для номінального струму. Підключення виконувати так, щоб фазна жила була підключена до входу автомата, а навантаження - до виходу.

Під час експлуатації звертайте увагу на температуру навколишнього середовища і правильність затягування клем, оскільки поганий контакт може призвести до локального нагріву. Періодичну перевірку працездатності та відсутності механічних пошкоджень рекомендується проводити згідно з регламентом технічного обслуговування електроустановок у вашій організації або інструкцією експлуатації обладнання.

Сумісні та додаткові компоненти

Для повного монтажу і організації захисної частини щита корисно мати додаткові модульні пристрої. До комплекту можна додати диференційні автомати або УЗО для захисту від витоків струму, багатополюсні варіанти модульних автоматів тієї ж серії, шини для живлення, набір клем і підключень на DIN-рейку. В якості аналогів і доповнення варто розглядати інші модульні вироби з лінійки Resi9 від Schneider або сумісні модульні розчеплювачі від того ж виробника, які мають подібну криву відключення і тепломагнітну технологію.

При підборі взаємодіючих елементів зверніть увагу на сумісність ширини модулів і конфігурацію DIN-рейки в щиті, а також на те, щоб загальні струмові та короткозамикові характеристики системи не перевищували допустимі значення для кожного компоненту.

Додаткові технічні нюанси

Ступінь захисту IP20 забезпечує захист від доступу до струмоведучих частин за допомогою твердих предметів діаметром понад 12 мм, але не гарантує захист від вологи. Тому встановлювати автомат краще у закритих комутаційних шафах або щитах. Країна-виробник - Болгарія, серія Resi9 підтверджує модульний підхід і орієнтацію на житлові застосування.
