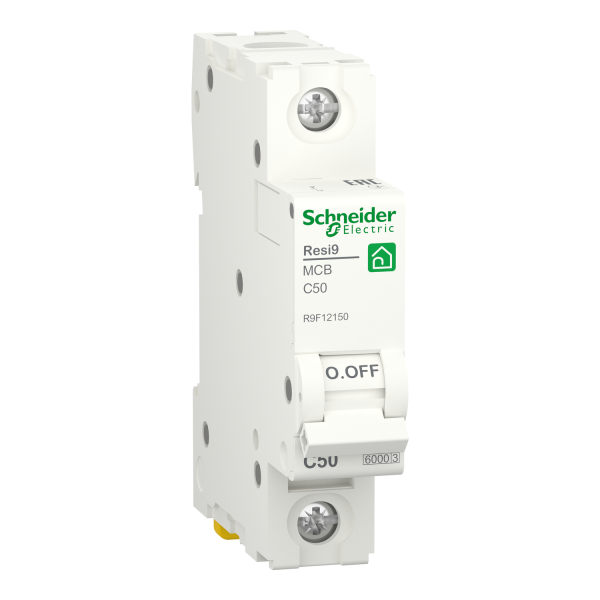

Автоматичний вимикач 6kA 1P 50A C, Resi9 Schneider Electric R9F12150

Автоматичний вимикач Resi9 R9F12150 від Schneider Electric - це однополюсний тепломагнітний розчеплювач номіналом 50 А, призначений для захисту мереж змінного струму 230 В 50/60 Гц. Цей модульний автомат з крива C поєднує функцію захисту від перевантаження та миттєвого відключення при короткому замиканні, забезпечуючи надійний захист фазного проводу в побутових і комерційних щитах. Виробництво пристрою здійснене в Болгарії, серія Resi9 орієнтована на внутрішні розподільні щити у житлових і малих комерційних об'єктах.

Де застосовується

Такий автомат зручно використовувати в квартирних щитках, окремих лініях освітлення, силових колах для побутової техніки, а також для захисту розеткових груп і окремих електроприймачів. Однополюсна конструкція робить його оптимальним для однофазних мереж, де потрібно переривати лише фазний провід. Завдяки відключаючій здатності 6000 А по стандарту IEC 60898-1 цей вимикач підходить для типових вводів у багатоквартирних будинках і приватних будинках з помірними навантаженнями.

Глибокий аналіз характеристик

Номінальний робочий струм 50 А визначає, для яких кіл підходить пристрій: це значення відображає тривалу допустиму навантажувальну здатність автомату при нормальній експлуатації. Номінальна напруга 230 В змінного струму з частотою 50/60 Гц дозволяє інтегрувати апарат у стандартні однофазні мережі. Тепломагнітний механізм забезпечує два типи захисту - тепловий елемент реагує на тривале перевантаження, а магнітний розчеплювач миттєво відключає при короткому замиканні.

Крива відключення C означає, що автомат розрахований на спрацьовування при струмах короткого замикання, які в 5-10 разів перевищують номінальний. Це робить його універсальним вибором для ланцюгів з помірними пусковими струмами, наприклад для освітлення, розеток і деяких електроприладів. Якщо в колі очікуються дуже великі пускові струми (наприклад, важкі асинхронні двигуни), варто розглянути іншу характеристику спрацьовування.

Відключаюча здатність Icn 6000 А на 230 В означає, що апарат здатен безпечно розірвати струм короткого замикання до цієї величини, що сумісно з типовими значеннями струму в житлових вводах. Ступінь захисту IP20 забезпечує захист від проникнення пальця і контактного дотику до струмоведучих частин, тому монтаж повинен виконуватись у закритих електрощитах або шафах для уникнення доступу сторонніх предметів.

Монтаж і експлуатація

Пристрій монтується на стандартну DIN-рейку і фіксується затисканням, що спрощує встановлення в модульні щити. Порядок монтажу включає підключення фазного проводу до вхідного клемника, дотримання полярності і надійну фіксацію жил. Перед монтажем слід відключити живлення і використовувати інструменти відповідного типу. Оскільки виробник не вказує конкретні крутні моменти вхідних клем, необхідно керуватися інструкцією Schneider Electric і місцевими нормами при виконанні підключень.

Експлуатаційно важливо не перевищувати номінальний струм і уникати тривалих перегрузок; тепломагнітний механізм забезпечує захист, але правильний підбір апарата і кабельних перетинів за нормативами є ключовим для безпеки. Також рекомендується організувати достатню вентиляцію в щиті і захищений доступ до апаратів з IP20.

Рекомендації щодо підбору кабелю і коректної інтеграції

Підбір перетину кабелю і захисту має базуватись на нормах електромонтажу та температурних умовах прокладки живильних ліній. При встановленні на 50 А розглядати потрібно сумісність кабелю, клем і навантажень, а також умови прокладки. Для коректної роботи магнітної частини слід уникати джерел значних і частих короткочасних пускових струмів, які можуть викликати небажані відключення.

Які ще пристрої потрібні для повного монтажу

Для збирання повного щита разом із цим автоматом рекомендовано використовувати модульні компоненти Schneider Electric: шинні колектори для розподілу фаз, диференціальні пристрої (УЗО) для захисту від струму витоку, вводні вимикачі, розподільні клеми для нейтралі та захисного провідника, а також модульні запобіжники або контактори при необхідності дистанційного керування. Для захисту від імпульсних перенапруг варто передбачити багаторівневі ШПЗП/розрядники у відповідності з проектом.

Аналоги і сумісні варіанти

Як аналог можна розглядати інші модулі тієї ж серії Resi9 або інші однополюсні автомати Schneider з кривою C і схожою відключаючою здатністю, але з іншим номіналом струму, якщо треба підлаштувати захист під менше або більше навантаження. Для специфічних завдань можуть бути застосовані модулі з іншими кривими розчеплення, наприклад для ліній з високими пусковими струмами краще підібрати криву D. При підборі аналога важливо орієнтуватись на ті самі параметри: номінал струму, тип розчеплювача, відключаюча здатність і сумісність по монтажу на DIN-рейку.

Практичні поради від електрика

Перед монтажем перевіряти цілісність ізоляції проводів і чистоту клем.
• Фіксувати автомат на DIN-рейці до характерного клацання, контролювати правильне розташування щодо інших модулів.
• Після встановлення виконати перевірку правильності підключення і проводити тестування ліній під навантаженням.
• У разі частих спрацьовувань аналізувати причини: перегрузка, коротке замикання, невідповідний тип кривої.

Артикул R9F12150 і серія Resi9 допомагають швидко ідентифікувати пристрій при підборі запасних частин або суміжних модулів. Модель підходить для установки в стандартні розподільні щити і відповідає вимогам безпечного розриву ланцюга в типових однофазних системах.
