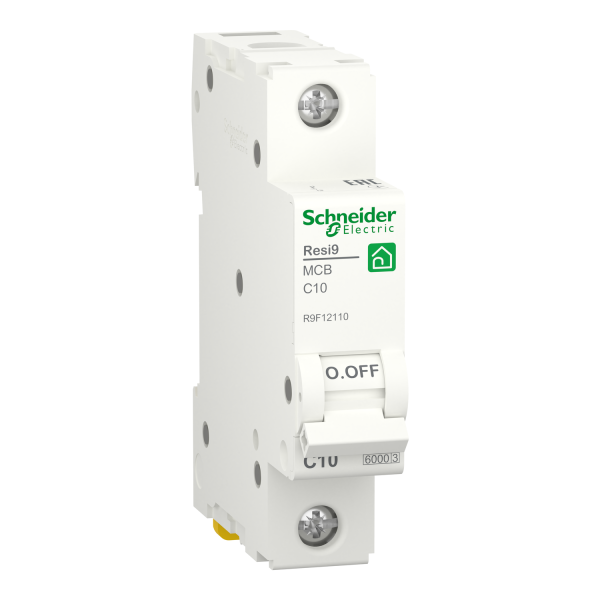

Автоматичний вимикач 6kA 1P 10A C, Resi9 Schneider Electric R9F12110

Автоматичний вимикач 6kA 1P 10A C з серії Resi9 (артикул R9F12110) від Schneider Electric — це модульний апарат захисту електричного кола для однофазних ліній. Простими словами, це пристрій, що автоматично відключає харчування при перевантаженні або короткому замиканні, захищаючи електропроводку та споживачі від пошкоджень. Модель виконана як однополюсний модуль для встановлення в розподільчі щити на DIN-рейку, виробництво Болгарія.

Ключові характеристики та їх значення

Головні технічні атрибути цього модульного автомату впливають на його вибір для конкретних завдань:

Номінальний струм [In] - 10 А. Це базове значення, при якому пристрій працює в штатному режимі.
• Номінальна робоча напруга [Ue] - 230 В змінного струму, 50/60 Гц, підходить для стандартних побутових і комерційних мереж.
• Відключаюча здатність - 6000 А Icn на 230 В змінного струму відповідно до МЕК 60898-1. Це означає, що апарат витримує і безпечно перериває струм короткого замикання до 6 кА без руйнівних наслідків для свого механізму.
• Кількість полюсів - 1P. Одна фаза під захистом, зазвичай застосовується для відокремлення окремих кіл: освітлення, розеткова група, електроприлад.
• Крива відключення - C. Така характеристика означає, що спрацьовування розраховане на помірні пускові струми - підходить для більшості освітлювальних та розеткових ліній, а також для навантажень з невеликими імпульсними струмами при включенні.
• Технологія розчеплювача - тепломагнітний. Поєднання теплового і магнітного елементів забезпечує захист від тривалого перевантаження та миттєвого відключення при короткому замиканні.
• Монтаж - на DIN-рейку з кріпленням затисканням. Зручне та швидке встановлення в модульних щитах.
• Ступінь захисту - IP20, що передбачає захист від проникнення твердих предметів >12 мм, призначено для монтажу в закритих розподільчих шафах.

Де і як застосовувати

Даний модульний автомат з номіналом 10 А оптимально підходить для окремих побутових або комерційних ліній: групи освітлення, окремі розеткові контури для малої потужності, живлення побутової електроніки або холодильного обладнання з невеликими пусковими струмами. Він використовується у щитах квартир, приватних будинків, офісів і невеликих комерційних приміщень.

Оскільки це однополюсний апарат, при встановленні в мережах з PEN/PE-нейтралізацією потрібно врахувати вимоги схем підключення; за необхідності захищати нуль окремими засобами, варто проконсультуватися з електриком.

Глибокий аналіз характеристик

Відключаюча здатність 6000 А робить цей автомат надійним у мережах, де можливі короткі замикання середньої потужності. Крива C забезпечує баланс між чутливістю до перевантажень і стійкістю до короткочасних пускових струмів, що характерно для більшості ламп і побутових приладів. Тепломагнітна технологія дає двоступеневий захист: термозахист запобігає тривалому перевантаженню, магнітний елемент миттєво реагує на коротке замикання.

IP20 вказує на те, що апарат не призначений для монтажу на відкритому повітрі або в умовах підвищеної вологи без додаткового захисту корпуса. Використання в закритому щиті забезпечує експлуатаційну безпеку і ресурс пристрою.

Монтаж і експлуатація

Монтаж виконується на стандартну DIN-рейку з фіксацією затисканням. Перед встановленням слід вимкнути живлення і перевірити сумісність щита з модульною шириною та наявність достатнього простору для розведення проводів. Під час підключення враховуйте допустимі перерізи жил згідно з проектом електромережі і дотримуйтеся правильної полярності фази і нуля.

Огляд і технічне обслуговування обмежуються візуальною перевіркою кріплень, чистотою клем і температурою тощо. При виявленні частих спрацьовувань необхідно діагностувати причину - перевантаження, неправильне підключення або дефект навантаження.

Сумісні продукти та повний комплект для монтажу

Для створення повноцінної захисної панелі або щита рекомендується поєднувати цей однополюсний автомат з іншими модульними елементами того ж виробника: інші автомати Resi9 з потрібними номіналами та полюсністю для різних контурів, диференційні пристрої (УЗО/диференційні автомати) для захисту від витоку струму, шини нуль/земля, монтажні DIN-рейки, ізоляційні бар’єри і маркувальні планки. Також корисні клемні колодки і модульні роз’єми для зручного підключення кабелів.

Як альтернативу цьому модульному автомату можна розглянути інші апарати тієї ж серії з подібною відключаючою здатністю і іншими номіналами струму, якщо потрібно змінити рівень захисту. Для комплексного рішення підбір компонентів краще робити в рамках одного сімейства Resi9, аби забезпечити уніфікований монтаж і сумісність аксесуарів.
