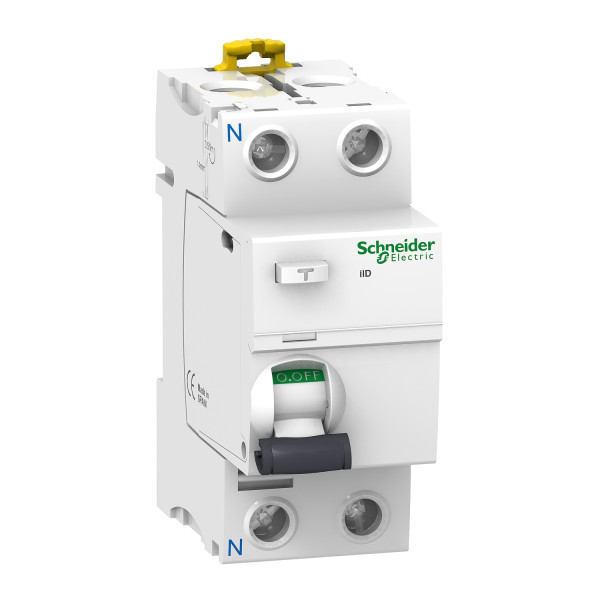

ПЗВ Диф. вимикач навантаження iID 2P 16A 10мА A Schneider Electric A9R20216

ПЗВ Диф. вимикач навантаження iID 2P 16A 10мА A Schneider Electric A9R20216 — це модульний автоматичний вимикач захисного відключення, призначений для оперативного відключення живлення при виникненні струму витоку. Інша назва цього елемента — диференційний вимикач або пристрій захисного відключення (ПЗВ), який контролює баланс фазного та нульового струмів. У разі нерівності, що вказує на витік на землю або на людину, відбувається миттєве відключення кола. Варіант iID 2P у виконанні на двох полюсах підходить для однофазних мереж 220...240 В змінного струму 50/60 Гц, де необхідний захист від ураження електрострумом і зниження ризику займання через витік струму.

Цей диференційний вимикач навантаження серії Acti9 від Schneider (Шнайдер Електрик) має номінальний струм 16 А, чутливість до витоку 10 мА і тип чутливості A, що означає здатність виявляти як стандартні змінні витоки, так і пульсуючі постійні компоненти витоку, утворені сучасною електронікою. Тип ПЗВ - миттєвий, тобто спрацьовує без запізнення при виявленні небезпечного витоку. Це робить дану модель актуальною для захисту локальних ланцюгів з побутовою технікою, електронікою та іншими навантаженнями, де можливі пульсуючі струми витоку.

Ключові характеристики та конструктивні особливості

Пристрій A9R20216 поєднує в собі компактність модульного виконання та простоту монтажу на DIN-рейку. Монтажна опора - стандартна DIN-рейка, а спосіб кріплення здійснюється затисканням, що пришвидшує встановлення у розподільчому щиті. Опис полюсів 2P означає два полюси для однофазного відключення фази та нуля одночасно, що підвищує безпеку системи. Ступінь захисту IP40 для модульного щита гарантує захист від проникнення твердих предметів, тип мережі - змінний струм. На передній панелі є індикатор положення контакту, який дозволяє візуально оцінити стан включення або відключення без додаткових приладів.

Серія Acti9 від Schneider Electric орієнтована на модульні рішення в комерційних та житлових розподільчих щитах, тому конструкція пристрою оптимізована для інтеграції з іншими компонентами системи. Тип чутливості A підходить там, де присутні випрямлячі, інвертори, електронні трансформатори та інша обладнання, що генерує пульсуючі струми витоку, які не завжди фіксуються пристроями лише з класом AC. Висока чутливість 10 мА робить цей прилад придатним для захисту персоналу та місць підвищеного ризику ураження, де потрібна більш делікатна реакція на витік струму, ніж у стандартних 30 мА пристроях.

Де застосовується і як правильно встановити

Диф. вимикач навантаження iID 2P 16A 10мА A від Шнайдер Електрик застосовують у складі розподільчих щитів житлових будинків, офісів, комерційних приміщень, а також у побутових комірних лініях, де потрібен захист людей і обладнання від струмів витоку. Завдяки миттєвому типу спрацьовування підходить для захисту від небезпечних короткочасних витоків. Монтаж на DIN-рейку забезпечує сумісність з модульними контактами, клемниками та іншими апаратами серії Acti9. Під час встановлення необхідно дотримуватися полярності підключення, забезпечити надійний затиск проводів у клемах та перевірити індикатор положення контакту після монтажу для впевненості в правильній роботі.

Інтеграція такого приладу в електричну схему вимагає врахування номінального струму ланцюга - 16 А, а також характеристик спільних компонентів щита. При плануванні розподілу навантажень врахуйте, що диференційний пристрій реагує на сумарний витік у контрольованому колі, тому кілька споживачів на одну групу можуть впливати на варіанти спрацьовування. Якщо у вашій системі присутня велика кількість електроніки або пристроїв з імпульсними блоками живлення, саме тип A забезпечить надійніше виявлення пульсуючих витоків у порівнянні з пристроями тільки для синусоїдних витоків.

Технічні відомості та сумісність

Артикул цієї моделі - A9R20216. Пристрій відноситься до товарної лінійки Acti9 і виготовлений у Іспанії. Номінальні параметри включають робочу напругу 220...240 В змінного струму при частоті 50/60 Гц і номінальний струм 16 А. Чутливість до витоку становить 10 мА, тип чутливості A, тип ПЗВ - миттєвий, полюсність 2P, ступінь захисту IP40. Індикатор положення контакту дозволяє швидко визначити стан без застосування інструментів. Конструкція передбачає затискне кріплення проводів, що спрощує монтаж і експлуатацію.

Сумісність з іншими модулями серії Acti9 і стандартними елементами DIN-рейкового монтажу робить цей прилад зручним для модернізації існуючих щитів або для проєктування нових компоновок. Завдяки зрозумілій маркетинговій і технічній ідентифікації артикул легко співставити з іншими компонентами і аксесуарами для розподільчого обладнання.

Переваги та практичні поради

Переваги даного диференційного пристрою включають високу чутливість 10 мА при типі A, наявність індикатора стану контакту для оперативної діагностики, а також компактність і простоту монтажу на DIN-рейку. Якщо потрібно захищати лінії з чутливою електронікою або в приміщеннях підвищеного ризику контактного ураження, цей виріб забезпечує швидке відключення при виявленні витоків. При монтажі рекомендується дотримуватися інструкцій по підключенню і перевіряти працездатність шляхом тестових спрацьовувань в робочих умовах, щоб упевнитися у коректній роботі в реальному колі.

Тип виробу: автоматичний вимикач захисного відключення (ПЗВ)
• Полюси: 2P - для однофазних ланцюгів
• Номінальний струм: 16 А
• Напруга: 220...240 В змінного струму 50/60 Гц
• Чутливість: 10 мА, тип A
• Ступінь захисту: IP40 (модульний щит)
• Монтаж: DIN-рейка, затискне кріплення
• Індикатор положення контакту: є

Якщо вам потрібна допомога у виборі чи інтеграції диференційного вимикача навантаження iID 2P 16A 10мА A (A9R20216) від Schneider Electric, ви можете замовити у нас через онлайн-оформлення, зв'язатися через чат або по телефону. Для зручності клієнтів доступна безкоштовна доставка перевізником НОВА ПОШТА, також можна оплатити замовлення онлайн через МоноБанк.
