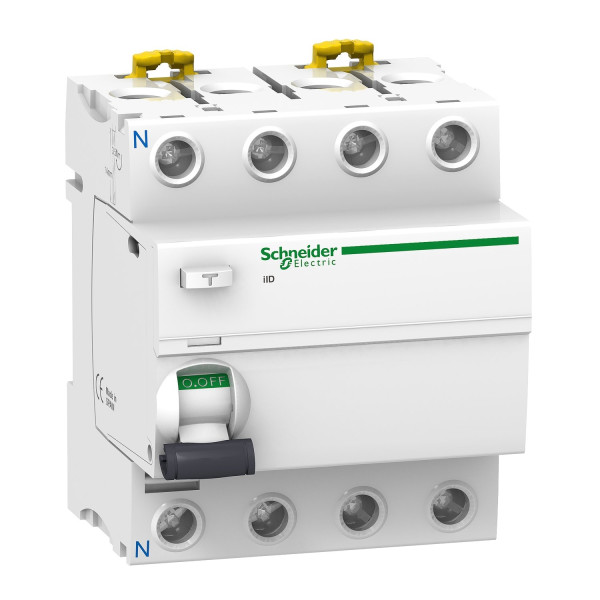

ПЗВ Диф. вимикач навантаження iID 4P 80A 500мА AC Schneider Electric A9R16480

ПЗВ Диф. вимикач навантаження iID 4P 80A 500мА AC Schneider Electric A9R16480 - це модульний пристрій захисного відключення, призначений для швидкого виявлення струмів витоку й автоматичного роз'єднання електричної мережі. Даний диференційний автомат поєднує в собі функції захисту від ураження електричним струмом та контролю струмів витоку на землю, що особливо важливо в комерційних та промислових електросистемах. Модель серії Acti9 розрахована на експлуатацію в трифазних системах змінного струму з робочою напругою 380...415 В і частотою 50/60 Гц, а також має номінальний струм 80 А, що робить її підходящою для захисту силових ліній і розподільчих щитів середньої потужності.

Цей диференційний вимикач навантаження 4-полюсний (4P) забезпечує одночасне відключення всіх полюсів, що підвищує безпеку обслуговування і знижує ризик появи перенапруг або небезпечних асиметрій у мережі. Пристрій типу AC реагує на синусоїдальні витоки, а його чутливість 500 мА дозволяє використовувати його як захист від пожежних загроз, пов'язаних з витоками струму, а також для захисту людей при великому струмі витоку. Індикація положення контактів спрощує візуальну перевірку стану вимикача в щиті, що важливо для оперативної діагностики та технічного обслуговування.

Технічні особливості та монтаж

Пристрій має монтажну опору під DIN-рейку і кріпиться методом затискання, що дозволяє швидко інтегрувати його у стандартні модульні щити без додаткових адаптерів. Ступінь захисту IP40 свідчить про придатність для встановлення в модульних розподільних шафах та щитах у сухих приміщеннях. Серія Acti9 від Шнайдер відома своєю сумісністю зі стандартними компонентами розподільних систем та зручною експлуатацією при модернізації існуючих щитів. Реле миттєвого типу вмикання означає, що пристрій здійснює відключення без затримки при виявленні перевищення заданого порогу витоку — це забезпечує мінімальний час впливу небезпечного струму на систему та людей.

У технічних характеристиках важливими є наступні моменти: 4 полюси забезпечують одночасне відключення фаз і нейтралі, номінальний струм 80 А дозволяє інтегрувати виріб у лінії з середнім навантаженням, а тип мережі - змінний струм - визначає сферу застосування у стандартних промислових і комерційних мережах. Виробник вказаний як Іспанія, артикул A9R16480 допоможе швидко ідентифікувати модель при підборі заміни або сумісних компонентів. Індикація положення контактів підвищує зручність експлуатації та безпеку персоналу під час ревізій.

Де застосовують та які проблеми вирішує

Диференційний пристрій відключення iID, або як його ще називають диф. вимикач навантаження, використовують для захисту електромереж будівель, виробничих ділянок, розподільчих щитів магазинів та складських приміщень. Завдяки високій чутливості 500 мА модель ефективно мінімізує ризик загорянь, спричинених витоками струму, і дозволяє захищати як обладнання, так і людей від небезпечних струмів. Миттєвий тип відключення актуальний у випадках, коли критично важлива швидка реакція на витік - наприклад, у системах з підвищеним ризиком виникнення струмових доріжок або в мережах з великою кількістю електроприводів і промислового устаткування.

Застосування пристрою в розподільчих щитах знижує ймовірність пошкоджень кабельних ліній і електрообладнання через протікання струмів на корпус або на землю. Також цей автоматичний вимикач захисного відключення дозволяє організувати селективний захист у поєднанні з іншими елементами системи захисту, забезпечуючи чітке зонування і локалізацію проблем при аварійних режимах.

Переваги та сумісність

До переваг моделі належать простота монтажу на DIN-рейку, модульна конструкція для компактної установки в щиті, індикація стану контактів для швидкої візуальної перевірки та миттєвий алгоритм відключення при витоку. Серія Acti9 добре поєднується з іншими компонентами систем розподілу напруги, що полегшує інтеграцію в існуючі рішення. Для підбору сумісних продуктів можна орієнтуватися на артикул A9R16480 і характеристики типу мережі, полюсності та номінального струму.

Тип виробу: автоматичний вимикач захисного відключення (ПЗВ)
• Полюсність: 4P - одночасне відключення фаз і нейтралі
• Номінальний струм: 80 А
• Робоча напруга: 380...415 В, змінний струм 50/60 Гц
• Чутливість: 500 мА, тип AC
• Монтаж: DIN-рейка, кріплення затисканням
• Ступінь захисту: IP40 (модульний щит)
• Індикатор положення контактів: так
• Тип відключення: миттєвий

Якщо потрібно підібрати диференційний вимикач навантаження іншого типу чутливості або з іншими параметрами, надаємо консультації щодо сумісності з існуючою схемою. Для технічних підключень важливо врахувати правильну послідовність фаз та кабельні перерізи відповідно до навантаження, щоб забезпечити коректну роботу пристрою в режимі захисту.

Замовити ПЗВ Диф. вимикач навантаження iID 4P 80A 500мА AC від Schneider Electric (артикул A9R16480) можна через чат на сайті, телефоном або оформивши онлайн-замовлення. Ми пропонуємо безкоштовна доставка перевізником НОВА ПОШТА. Також доступна онлайн оплата від МоноБанк.
