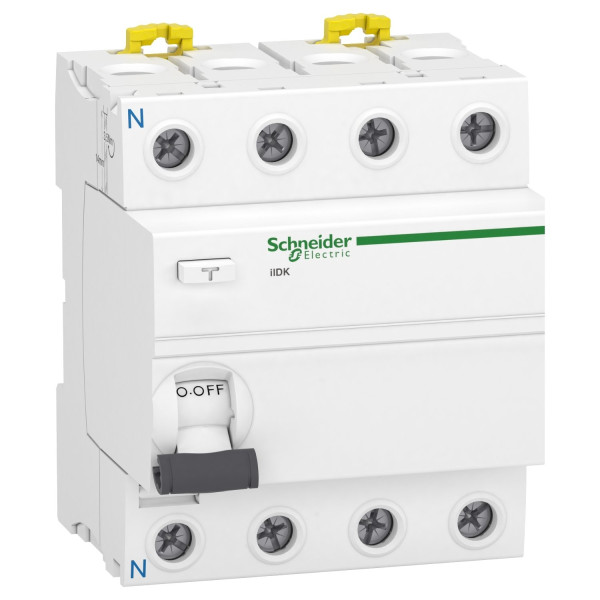

ПЗВ Диф. вимикач навантаження iID K 4P 40A 30мА AC Schneider Electric A9R50440

ПЗВ Диф. вимикач навантаження iID K 4P 40A 30мА AC Schneider Electric A9R50440 - це модульний диференційний автомат з каталожним номером A9R50440, призначений для захисту людей і обладнання від струмів витоку. Цей пристрій поєднує функції автоматичного вимикача та захисного відключення, забезпечуючи одночасний захист по струму короткого замикання та від утримуваних або випадкових витоків. Рішення серії Acti9 розроблене для встановлення в комерційних та промислових електрощитах, де потрібна надійність, простота монтажу на DIN-рейку та відповідність високим стандартам безпеки. Виробник - Schneider Electric (виробництво Іспанія) гарантує якість компонентів та стабільність роботи в змінних мережах напругою 380...415 В 50/60 Гц.

Призначення та сфери застосування

Диференційний вимикач-автомат iID K 4P 40A 30мА AC оптимально підходить для захисту трифазних ліній з нейтраллю, наприклад, у багатоквартирних житлових будинках, офісах, торгових приміщеннях та малих виробничих ділянках. Чотири полюси (4P) дозволяють одночасно відключати всі фазні проводи та нейтраль, що важливо для запобігання небезпечним різницям потенціалів під час аварій. Завдяки чутливості 30 мА при виявленні витоку типу AC пристрій знижує ризик ураження електричним струмом для людей. Як дифавтомат (RCD-автомат) зі швидким спрацьовуванням, він забезпечує оперативне відключення при небезпечних витоках, а також захищає кабельні лінії від перевантаження та короткого замикання в межах номіналу 40 А.

Технічні характеристики та монтаж

Нижче наведені ключові параметри для швидкого ознайомлення і підбору до електричного щита:

Тип виробу: автоматичний вимикач захисного відключення (ПЗВ), комбінований пристрій захисту;
• Номінальний струм [In]: 40 А;
• Номінальна робоча напруга [Ue]: 380...415 В змінний струм 50/60 Гц;
• Опис полюсів: 4P - чотириполюсний варіант з відключенням нейтралі;
• Чутливість до витоку струму: 30 мА - захист життя та від протікання струму на землю;
• Тип чутливості: Тип АС - реагує на синусоїдальні змінні витоки;
• Тип ПЗВ: миттєвий - швидке спрацьовування при виявленні витоку;
• Монтажна опора: DIN-рейка - стандартний спосіб кріплення в модульних щитах;
• Спосіб кріплення: затисканням, для швидкого та надійного встановлення;
• Ступінь захисту: IP40 (модульний щит) - захист від контактів та великих сторонніх предметів;
• Індикатор положення контакту: ні - положення контактів контролюється механічно;
• Серія: Acti9 - лінійка продукції для комерційних та промислових рішень;
• Країна виробник: Іспанія;
• Артикул: A9R50440.

Особливості роботи та переваги конструкції

Дифавтомат iID K має миттєвий тип відключення, що означає швидку реакцію на небезпечні витоки струму без затримки. Така поведінка особливо важлива в місцях з високим ризиком ураження людини, оскільки мінімізує час проходження струму через тіло. Тип чутливості AC робить цей прилад ефективним для стандартних змінних витоків, проте слід враховувати, що він не фіксує постійні (DC) витоки, які можуть виникати в системах з певним електронним обладнанням. Чотири полюси забезпечують ефективне відключення фази та нейтралі одночасно - це важливо при експлуатації трифазних навантажень та для збереження коректної роботи систем з заземленням.

Монтаж на DIN-рейку та спосіб кріплення затисканням спрощують встановлення в стандартні модульні щити. Ступінь захисту IP40 відповідає вимогам для внутрішнього щита, де прилад не піддається попадання рідин або дрібних часток, але захищений від дотику до струмопровідних частин. Серія Acti9 від Schneider забезпечує сумісність з іншими модульними компонентами та дозволяє будувати компактні та зручні в експлуатації розподільчі панелі. Відсутність індикатора положення контакту означає, що контроль стану відбувається візуально через важіль - це типове рішення для цього класу обладнання.

Практичні поради щодо вибору та підключення

При підборі диференційного автомата звертайте увагу на тип чутливості та необхідну чутливість у міліамперах. Для захисту людей у звичайних житлових та громадських приміщеннях зазвичай вибирають 30 мА. Якщо в системі присутнє чутливе електронне обладнання, потрібно врахувати, що пристрій з типом AC не реагує на постійні витоки, тому в окремих випадках може знадобитися ПЗВ іншого типу. Номінальний струм 40 А дозволяє підключати групові ланцюги із середніми навантаженнями, але підбір автоматів за характеристиками струму короткого замикання і координації захисту слід виконувати разом з проектом щита.

Підключення має виконувати кваліфікований електрик з урахуванням вимог до розподільних шаф та правил електробезпеки. Встановлювати пристрій необхідно в модульний щиток на DIN-рейку, забезпечивши вільний доступ для обслуговування. Перед запуском системи перевірте узгодженість параметрів з сіткою 380...415 В 50/60 Гц та правильність підключення нейтралі, оскільки від цього залежить коректна робота чотириполюсного виконання.
