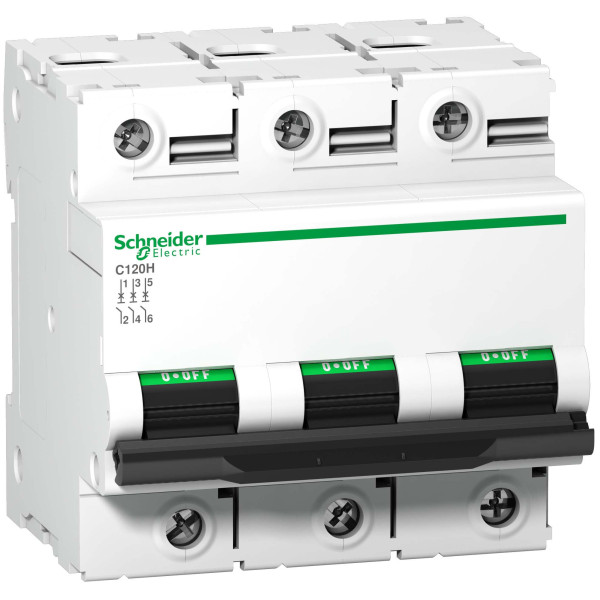

Автоматичний вимикач C120H 3P 80A D Schneider Electric A9N18512

Тризполюсний автоматичний вимикач C120H 3P 80A D з артикулом A9N18512 — це модульний пристрій серії Acti9 від Schneider Electric, призначений для захисту трифазних ліній змінного струму від перевантажень та коротких замикань. Цей автомат поєднує тепломагнітний розчеплювач, криву спрацювання D та номінальний струм 80 А, що робить його відповідним рішенням для захисту колекторних вводів, двигунів з високими пусковими струмами або гілок розподільних щитів із підвищеними індуктивними навантаженнями.

Ключові технічні характеристики

Артикул: A9N18512
• Номінальний струм: 80 А
• Кількість полюсів: 3P - триполюсний захист трифазної мережі
• Крива відключення: D - розрахована на високі пускові струми
• Відключаюча здатність: 15 кА - максимальна енергія короткого замикання, яку може комутаційно розірвати
• Технологія розчеплювача: тепломагнітний (комбінований захист від перевантаження та короткого замикання)
• Ступінь захисту: IP20 - захист від доступу пальцями та твердих предметів
• Монтажна опора: симетрична DIN-рейка 35 мм, спосіб кріплення - затисканням
• Серія: Acti9
• Країна виробник: Франція

Для чого він потрібен та де застосовується

Цей автомат призначено для встановлення у промислових та комерційних електрощитах, де необхідний надійний захист трифазних ланцюгів. Застосування крива D робить його оптимальним для захисту двигунів, трансформаторів, індуктивних навантажень з високими стартовими струмами, а також для розподільних вводів, де можливі короткочасні імпульси струму. Установлюючи трьохполюсний модуль замість трьох окремих однополюсних автоматів, ви отримуєте синхронне відключення всіх фаз при виникненні аварії.

Глибокий аналіз характеристик

Номінальний струм 80 А визначає електричну межу, при перевищенні якої тепловий елемент автомата забезпечить відключення за перевантаження. Магнітний елемент реагує миттєво на значні струми короткого замикання, забезпечуючи швидке розмикання кола. Відключаюча здатність 15 кА означає, що при наявному у місці встановлення граничному струмі замикання до 15 кА прилад зможе безпечно розірвати ланцюг без руйнування контактів або виникнення електричної дуги, яка виходить за межі конструкції.

Крива D дає більший допуск на пускові струми у порівнянні з м’якими типами B або C, отже це рішення для навантажень із великою інерцією електромеханічних компонентів. Тепломагнітний механізм поєднує переваги повільного термічного реагування на надмірне навантаження та миттєвого магнітного спрацьовування при короткому замиканні.

Монтаж і технічне обслуговування

Монтаж виконується на симетричну DIN-рейку 35 мм методом затискання. Перед встановленням переконайтеся, що живлення відключено, а щит має достатню відстань для вентиляції та доступ до клем. Під час підключення дотримуйтесь вимог електротехнічних норм щодо перетинів проводів та способів їх захисту. Рекомендується використовувати відповідні контактні шини або клемні блоки, сумісні з модульною серією Acti9.

При експлуатації регулярно перевіряйте стан клем та засувок, контролюйте нагрів у зоні контакту під навантаженням. Перед пуском робіть вимір ізоляції та функціональне тестування вимикача - це дозволить виявити дефекти монтажу або ослаблені з’єднання.

Практичні поради електрика

Використовуйте автомат із кривою D, коли передбачається підключення індуктивних двигунів або великих трансформаторних груп.
• Забезпечте правильний порядок підключення фаз та перевірте синхронність у разі встановлення кількох модулів в розподіл.
• Для повної захищеності встановлюйте разом з автоматом пристрої диференційного захисту або RCD/RCBO там, де це потрібно за проектом.
• Після монтажу і підключення рекомендовано провести теплове сканування при номінальних навантаженнях для виявлення гарячих точок.

Сумісні та додаткові рішення від виробника

Як аналоги або доповнення підходять інші модифікації лінійки Acti9 від виробника, які мають схожі функціональні можливості, але різні номінали струму чи криві спрацьовування. Для повного монтажу в щиті корисними будуть шинні системи для модульних автоматів, нейтральні шини, клемні блоки та модульні аксесуари, сумісні з Acti9. Також до системи можна додати контактори та реле контролю напруги від тієї ж екосистеми Schneider для автоматизації і захисту навантажень.

Якщо потрібна селективність захисту між вводом і відгалуженням, варто підбирати автомати і допоміжні апарати з урахуванням координування струмів спрацьовування - для цього вибір іншої модифікації в межах тієї ж серії може бути оптимальним.

Безпека та відповідність монтажу

IP20 вказує на рівень захисту корпуса від контактів всередині пристрою, тому при монтажі в місцях з можливим доступом сторонніх елементів слід передбачити додатковий некорозійний захист або розміщення в закритому щиті. Усі роботи з установлення та налагодження виконуються кваліфікованими електриками відповідно до діючих правил безпеки та проектної документації.
