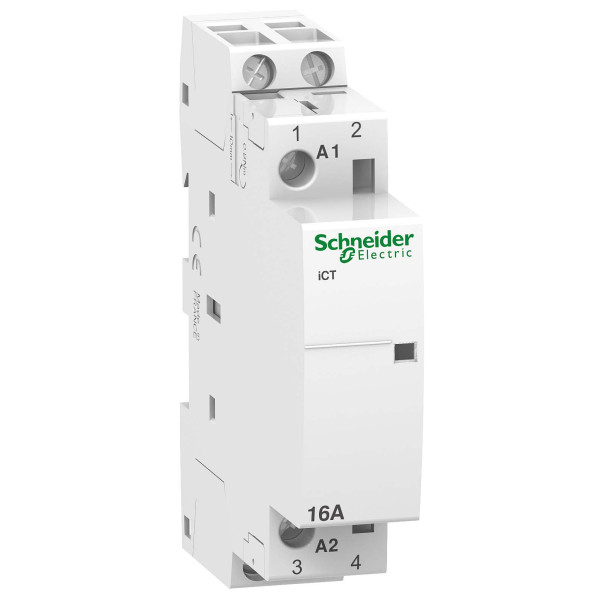

Контактор 16A 2НВ 12В ~50Гц Schneider Electric A9C22012

Контактор 16A 2НВ 12В ~50Гц від провідного виробника Schneider Electric — це електромеханичний модуль для дистанційного керування силовими ланцюгами в промислових та побутових електричних системах. Цей модуль серії Acti9 представлений артикулом A9C22012 і призначений для комутації навантажень з номінальним струмом 16 А. Пристрій має котушку керування з напругою 12 В змінного струму на частоті 50 Гц, що робить його сумісним з колами, де застосовується низьковольтне керування. Розташування контактів - 2 NO, тобто два нормально відкриті контакти, які замикаються при подачі керуючої напруги. Конструкція підходить для монтажу на симетричну DIN-рейку 35 мм, що забезпечує просте встановлення в розподільчі шафи, щити автоматики та панелі керування.

Модель виступає як надійний перемикач для освітлювальних ліній, систем опалення та приводів малих електродвигунів, де потрібне дистанційне включення і вимикання. Завдяки ступеню захисту IP20 корпус захищає контакти від випадкових дотиків у середовищі з контрольованим доступом, а спосіб кріплення - затисканням - спрощує монтаж без додаткових кріпильних елементів. Вироблено у Франції, цей контактор поєднує модульну компактність та функціональність, характерні для лінійки Acti9 від Schеneider.

Де і як застосовувати

Контактор для керування силовими колами використовується у різних сферах: керування двигунами невеликої потужності, включення обігрівачів, керування освітленням у комерційних та промислових приміщеннях, а також у системах автоматизації будівель. Як модульне реле, він зручний для монтажу в розподільних щитах разом з іншими компонентами серії Acti9, що дозволяє реалізувати компактні та стандартизовані рішення для керування і захисту. Дистанційне керування забезпечує інтеграцію з логікою керування або ПЛК, системами сигналізації та панелями управління, де необхідно подати низьковольтний імпульс на котушку 12 В AC для замикання силових контактів.

Частота перемикань у межах 100 циклів на добу робить цей модуль придатним для застосувань з періодичним ввімкненням, де немає швидких або надмірно частих циклів комутації. Пускова потужність котушки 15 В·А дозволяє правильно підбирати джерело керування і передбачити його споживання у схемі. Два нормально відкриті контакти (2 NO) дають можливість організувати одночасне подавання живлення на два паралельних ланцюги або реалізувати перемикання через допоміжні схеми. Область застосування включає інтеграцію в ланцюги контролю двигуна, контури опалення та лінії освітлення, де важливі надійність, сумісність з модульною системою та простота монтажу на DIN-рейку.

Технічні характеристики та експлуатаційні аспекти

Технічні параметри контактора допомагають зрозуміти, як його правильно інтегрувати в електричну систему. Номінальний струм 16 А визначає межі експлуатації в силовому колі; при цьому тип мережі - змінний струм. Тип керування - дистанційне, тобто керуюча котушка активується від зовнішнього джерела 12 В змінного струму на частоті 50 Гц. Конфігурація контактів 2 NO означає наявність двох нормально відкритих контактних пар для комутації фазних ланцюгів або групи навантажень.

Категорія та серія: Acti9, модульна лінійка Schneider
• Артикул: A9C22012
• Тип виробу: контактор модульний / електромагнітний перемикач
• Номінальний струм: 16 А
• Полюси: 2P, 2 нормально відкриті контакти (2 NO)
• Напруга котушки [Uc]: 12 В змінний струм, 50 Гц
• Пускова потужність котушки: 15 В·А
• Частота перемикань: до 100 перемикань в день
• Монтажна опора: симетрична DIN-рейка 35 мм
• Ступінь захисту корпусу: IP20
• Країна виробництва: Франція

При проектуванні щита або розподільчого вузла важливо врахувати струмові та пускові характеристики навантаження, сумісність джерела керуючої напруги з котушкою 12 В AC і допустиму частоту перемикань. Контактор лінійки Acti9 добре поєднується з іншими модульними компонентами для організації автоматичних схем керування та захисту. Симетричне кріплення на DIN-рейку 35 мм дозволяє встановити пристрій у стандартні монтажні простори без додаткової підгонки, а затискний спосіб кріплення знижує час монтажу.

Поради з інтеграції та сумісності

При інтеграції модульного контактора у систему зверніть увагу на трьох основних аспектах: сумісність керуючого джерела з напругою котушки, відповідність номінального струму навантаження та умови експлуатації з урахуванням частоти перемикань. Для дистанційного керування слід передбачити захист керуючої лінії від перенапруг і імпульсних перешкод, а також використовувати контакти в межах їхнього номінального ресурсу. У розподільних щитах контактори серії Acti9 зазвичай комбінують із автоматичними вимикачами, блоками захисту і допоміжними реле для побудови комплексних схем управління освітленням, опаленням та приводами.

Для організації безпечного та зручного обслуговування рекомендується передбачати маркування контактів, доступ до клем для підключення проводів і достатній простір для видалення відведеного тепла. Хоча корпус має ступінь захисту IP20, він розрахований на роботу у захищених електричних шафах, а не в умовах підвищеної вологості чи пилу.
