Допоміжний контакт Acti9 iSD+OF від 100 мА до 6 А

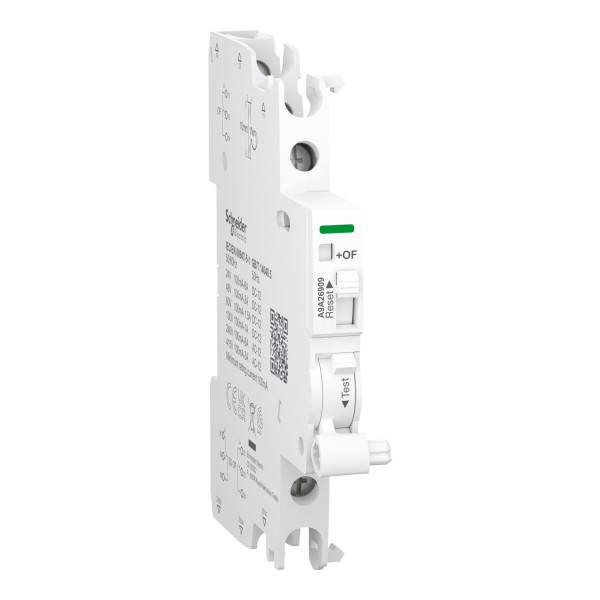

Допоміжний контакт Acti9 iSD+OF від 100 мА до 6 А (артикул A9A26909) — це модульний додатковий контакт, призначений для розширення функціональності автоматичних вимикачів серії Acti9. Цей додатковий блок служить для передачі сигнальної інформації про стан захисту - наприклад, спрацювання, несправність або положення вимикача. Виробник - Schneider Electric (також можна зустріти як Schneider або SchE) — відомий своїми рішеннями для промислової та побутової електрики, а дана модель зібрана в Індії. Модуль монтується на лівій стороні автоматичного вимикача методом затисканням, займає один модуль шириною 9 мм і сумісний з аксесуарами RCA. Висота приладу становить 90 мм, глибина - 73 мм, ширина - 9 мм.

Призначення та функціональні можливості

Модуль сигналізації Acti9 iSD+OF або, іншими словами, допоміжний контакт несправності/OC, служить для організації дистанційного контролю та інтеграції захисту в автоматизовані системи управління. Усередині пристрою розташовані два сигнальні контакти 2 C/O (перемикаючі контакти), які можуть використовуватися для формування сигналу про стан "вкл/викл", спрацювання, або аварійне відключення. Наявність двох контактів C/O дозволяє одночасно передавати різні сигнали на контролер ПЛК, шину сигналізації або на місцеві індикатори - наприклад, один контакт може інформувати про відкритий ланцюг, інший - про замикання або про помилку. Це особливо важливо для організації логіки блокувань, формування аварійних повідомлень та побудови схем резервування, коли потрібно надійно та швидко отримати інформацію про стан захисту.

Завдяки простому механічному з'єднанню затисканням, монтаж допоміжного блоку не потребує спеціального інструменту або втручання в конструкцію самого автоматичного вимикача. Один-край монтажної практики - установка саме на лівій стороні виробу - дає змогу оптимально розмістити додаткові контакти без зміни конфігурації шафи. Сумісність з RCA забезпечує широкі можливості інтеграції в існуючі системи та полегшує підбір аксесуарів і кабелів.

Електричні та технічні характеристики

Номінальний струм [In] цього допоміжного контакту для постійного струму становить 0.1-1 А при 130 В DC. Така характеристика дозволяє використовувати модуль для керування ланцюгами низької потужності, для подачі сигналів на логічні входи реле та контролерів. Дві перемикаючі сигнальні групи 2 C/O забезпечують гнучкість у застосуванні — їх можна підключити до різних контрольних кіл, організувати контроль стану живлення, або використовувати для дальнього оповіщення про стан захисту. Важливо враховувати, що модуль призначений для роботи в межах вказаних параметрів; підключення до ланцюгів з відмінними характеристиками слід погоджувати з технічними вимогами системи.

Конструктивно пристрій відповідає концепції модульної електротехніки - вузький профіль (1 модуль, 9 мм) економить місце в монтажній шафі і дозволяє будувати компактні щити з великою кількістю функціональних блоків. Монтаж затисканням забезпечує швидку заміну або модернізацію без порушення існуючої проводки, а розташування на лівій стороні вимикача визначає сумісність з моделями Acti9 та дозволяє зручно підключити сигнальні проводи.

Переваги використання

Додатковий контакт iSD+OF від Schneider Electric виконує роль простого та ефективного інструменту для підвищення інформативності систем захисту. По-перше, модуль дозволяє організувати віддалене сповіщення про спрацювання автоматичного вимикача, що зменшує час реагування технічного персоналу. По-друге, два перемикаючі контакти дають можливість паралельного підключення до різних систем контролю - наприклад, до панелі сигналізації та до аварійного введення в експлуатацію. По-третє, вузький форм-фактор і монтаж затисканням роблять установку швидкою і акуратною, що важливо для компактних щитів і промислових шаф з великою кількістю модулів.

Крім того, сумісність з RCA та можливість установки саме на лівій стороні автоматичного вимикача забезпечують просте інтегрування в наявні електроустановки без складних доопрацювань. Модуль підходить для застосування в комерційних, адміністративних та промислових мережах, де потрібен контроль стану електропостачання, дистанційне моніторування або реалізація додаткових блокувальних логік. Простота підключення та зрозуміла сигнальна схема скорочують час пусконалагоджувальних робіт і полегшують технічне обслуговування.

Монтаж та експлуатація

При встановленні допоміжного блоку необхідно звернути увагу на правильне розташування - модуль монтується затисканням на ліву сторону корпусу автоматичного вимикача. Перед підключенням слід відключити живлення та дотримуватись правил безпеки при роботі з електрообладнанням. Кабелі до сигнальних контактів підключаються згідно зі схемою, що забезпечує коректну роботу 2 C/O контактів для передачі необхідних станів. Оскільки виріб сумісний з аксесуарами RCA, монтаж проводів і фіксація здійснюються стандартними засобами, що спрощує процес інсталяції у вже існуючі системи.

Рекомендується планувати місце підключення сигналів так, щоб контакти не створювали перехресних впливів на інші ланцюги. Використання окремих маркованих проводів для кожного контакту допоможе уникнути помилкового підключення та полегшить ідентифікацію під час обслуговування. Завдяки компактним габаритам, модуль легко поміститься у щит з щільним розміщенням обладнання, а стандартний метод кріплення дозволяє швидко замінити або додати модуль у випадку модернізації системи.

Сумісність та застосування в системах

Цей додатковий контакт оптимально підходить для використання разом з автоматичними вимикачами серії Acti9, забезпечуючи точне інформування про стан захисту. Сумісність з RCA розширює можливості підключення аксесуарів та адаптерів, що важливо при побудові комплексних систем управління та сигналізації. Модуль може застосовуватися в різних сценаріях - від простих панелей керування в комерційних приміщеннях до промислових систем, де потрібна інтеграція з ПЛК або системами віддаленого моніторингу.

Наявність двох перемикаючих груп 2 C/O дозволяє реалізувати одночасну передачу інформації в кілька напрямків - наприклад, до системи SCADA та на локальну лампу індикатора. Це робить модуль корисним елементом при побудові схем сигналізації, аналітики та захисту, де важлива швидка та коректна передача станів. Компактна ширина 9 мм і висота 90 мм дозволяють розміщувати модулі щільно один до одного, оптимізуючи використання простору в щиті.

Артикул A9A26909 допомагає точно ідентифікувати потрібну модель при замовленні або пошуку технічної документації. Виробництво в Індії відображає географію збірки конкретної партії, при цьому модель належить до серії Acti9, що гарантує сумісність і стандартизований підхід до аксесуарів і монтажу в рамках лінійки Schneider Electric.
