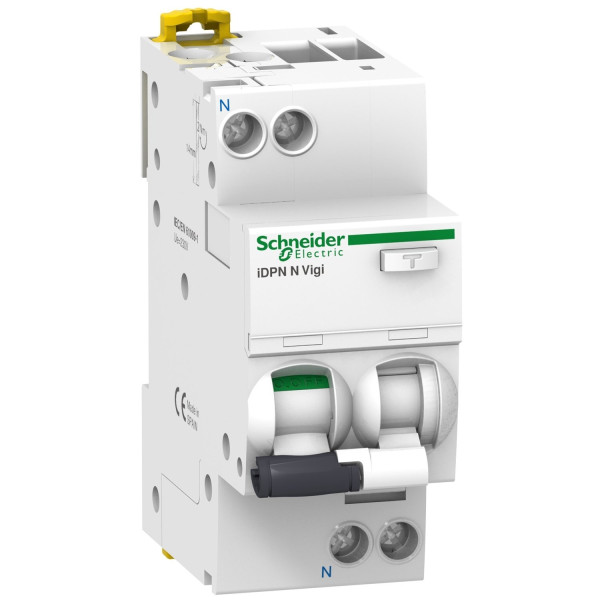

Диф. автоматичний вимикач iDPN N VIGI 1P+N 6кА 6A C А 300мA Schneider Electric A9D42606

Диф. автоматичний вимикач iDPN N VIGI 1P+N 6кА 6A C А 300мA Schneider Electric A9D42606 - це комбінований пристрій захисту, що поєднує функції автоматичного вимикача та диференційного захисту. Цей модульний диференційний автомат (АВДС) серії Acti9 призначений для захисту електричних кіл змінного струму на напрузі 220...240 В, 50 Гц. Інтегрований механізм тепломагнітного розчеплювача забезпечує захист від перевантажень та коротких замикань з відключаючою здатністю 6000 А, а чутливість до витоку струму типу A - 300 мА - дає змогу виявляти як змінні, так і деякі пульсуючі постійні витоки. Конфігурація полюсів 1P + N дозволяє одночасно контролювати фазу та нульовий провідник, що важливо для безпечного розриву ланцюга живлення при витоках на землю.

Пристрій підходить для встановлення в модульних щитах на DIN-рейку та закріплюється способом затискання, що спрощує монтаж і обслуговування. Ступінь захисту IP40 визначає, що корпус розрахований на експлуатацію в типових умовах електричних щитів з обмеженим доступом сторонніх предметів. Крива відключення C робить цей виріб універсальним для різних типів навантажень - від побутових приладів до невеликих промислових споживачів, де можливі пускові струми помірної величини. Виробництво в Іспанії підтверджує відповідність європейським стандартам компонентів та збірки.

Індикатор положення контактів та місцева сигналізація з маркуванням УВІМК., ВИМК., а також відображення випадків відключення при несправності спрощують діагностику стану ланцюга без потреби додаткових інструментів. Така візуальна індикація дозволяє швидко визначити причину відключення - ручного чи автоматичного - і пришвидшити відновлення працездатності мережі. Для систем, де важлива оперативність реагування та мінімізація часу простою, саме поєднання автоматичного вимикача з диференційним розчеплювачем у одному корпусі є оптимальним рішенням.

Ключові характеристики та переваги пристрою

Наводимо технічні та експлуатаційні властивості, які допоможуть визначити відповідність цього дифавтомата вашим вимогам. Замість окремих блоків захисту, тут ви отримуєте інтегроване рішення - автомат із вбудованим реле витоку, що зменшує площу в щиті та спрощує кабельні підключення. Нижче наведено основні параметри та пояснення, чому вони важливі при проектуванні електричних мереж.

Номінальний струм - 6 А: підходить для захисту окремих кіл з невеликим навантаженням, наприклад освітлення або окремих електроприладів.
• Номінальна робоча напруга - 220...240 В, 50 Гц: сумісність зі стандартними мережами змінного струму.
• Відключаюча здатність - 6000 А: забезпечує надійне розмикання при короткому замиканні, що важливо для безпечного захисту кабелів та обладнання.
• Кількість захищених полюсів - 1 (1P + N): контроль фазного та нульового проводів у компактному модулі.
• Крива відключення C: призначена для мереж із помірними пусковими струмами, забезпечує баланс між чутливістю та стійкістю до короткочасних пускових перевантажень.
• Технологія розчеплювача - тепломагнітний: комбінує тепловий захист від тривалого перевантаження та магнітний захист від коротких замикань, що гарантує надійність реакції на різні типи небезпек.
• Тип чутливості - Тип A: реагує на змінні та імпульсні витоки, що робить його придатним для захисту сучасних електрокорисних приладів з електронними блоками управління.
• Чутливість до витоку струму - 300 мА: призначена для захисту від загальних протікання струму на землю, зниження ризику пожежі та серйозних уражень при контакті.
• Індикатор положення контакту та місцева сигналізація: візуальна індикація стану - увімк., вимк., відключення при несправності - спрощує експлуатацію та техобслуговування щитів.
• Монтаж - на DIN-рейку зі способом кріплення затисканням: швидкий та надійний монтаж у стандартних щитових системах.
• Серія - Acti9: модульна лінійка Schneider для застосувань у житлових, комерційних та промислових установках.
• Ступінь захисту корпусу - IP40 (модульний щит): розрахований для монтажу всередині електричних щитів, захищає від проникнення твердих предметів великого діаметра.
• Країна виробник - Іспанія: компонент виготовлено на одному з європейських підприємств бренду.

У комплексі ці характеристики роблять пристрій практичним вибором для монтажу в щитах, де потрібно комбіноване рішення для захисту від коротких замикань, перевантажень та витоків на землю. Поєднання тепломагнітного розчеплювача та диференційного захисту типу A забезпечує універсальність - пристрій однаково корисний у житлових мережах з електронікою та у комерційних приміщеннях з невеликими електричними навантаженнями.

Поради щодо застосування та експлуатації

Під час проєктування електричних щитів варто враховувати номінал 6 А при розподілі навантажень, оскільки диференційний автомат слід підбирати відповідно до реального споживання та типів приладів в колі. Встановлення на DIN-рейку дозволяє зручно поєднати цей модуль з іншими апаратами серії Acti9, зменшивши загальний простір щита. Індикатор стану допомагає сервісному персоналу швидко визначити, чи відбулося аварійне відключення через витік струму, чи було виконано планове вимкнення.

Диференційний вимикач з типом чутливості A бажано застосовувати там, де використовуються пристрої з перетворювачами частоти, електронними блоками живлення або інверторами, що можуть породжувати імпульсні витоки. Використання апарата з відключаючою здатністю 6000 А гарантує, що при виникненні короткого замикання обладнання відключиться без пошкодження проводки. Також рекомендується перед введенням в експлуатацію провести перевірку спрацьовування диференційного елементу під відповідним навантаженням згідно з вимогами безпеки.
