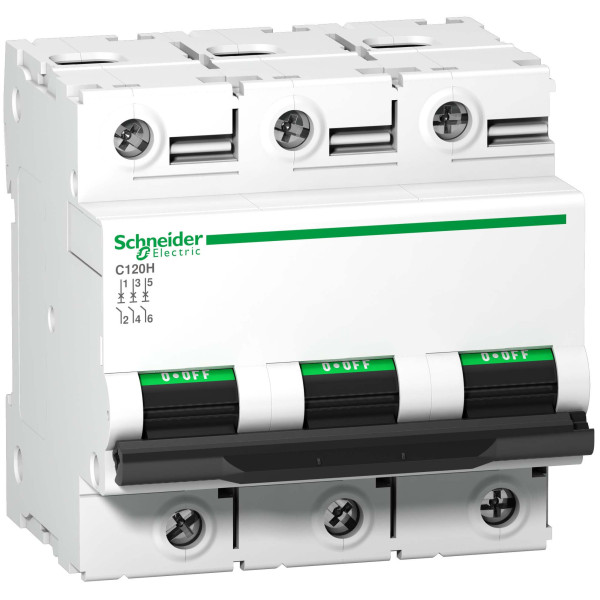

Автоматичний вимикач C120H 3P 100A D Schneider Electric A9N18513

Автоматичний вимикач C120H 3P 100A D, артикул A9N18513, — це модульний трьохполюсний автомат захисту серії Acti9 від Schneider Electric, призначений для захисту трифазних мереж змінного струму. Це тепломагнітний вимикач, який поєднує термічну складову для захисту від перевантажень та магнітну - для миттєвого реагування на короткі замикання. У простій мові: це надійний елемент розподільного щита, що відсікає пошкоджені ділянки мережі і захищає обладнання від пошкодження.

Де і для чого використовується

Трьохполюсний автомат з номіналом 100 А застосовують у середніх та великих електричних щитах для харчування груп навантажень, вводів на поверх чи на електричні підстанції невеликої потужності. Завдяки кривій відключення D він підходить для ланцюгів з високими пусковими струмами - наприклад, для двигунів, трансформаторів, компресорів та інверторного обладнання, де короткочасні імпульси струму значно перевищують робоче значення.

Глибокий аналіз характеристик

Номінальний струм 100 А визначає максимальний тривалий струм, який вимикач може проводити без спрацювання термічної частини. Відключаюча здатність 15 кА означає, що апарат здатен безпечно розривати струги короткого замикання до цього рівня, тому перед вибором треба зіставити це значення з потенційною короткозамиковою здатністю мережі у місці установки.

Крива відключення D – це повільніша магнітна характеристика у порівнянні з B або C, тобто більша інерційність при пускових струмах. Це дає змогу уникнути небажаних відключень при запуску потужних навантажень, одночасно зберігаючи здатність відрубати справжні короткі замикання. Тепломагнітна технологія поєднує захист від перевантаження зі спрацьовуванням при значному короткому замиканні, що робить пристрій універсальним для захисту як силових ланцюгів, так і групових розподілів.

Симетрична монтажна опора для DIN-рейки 35 мм дозволяє швидко встановити вимикач у стандартні щити та розподільні шафи. Ступінь захисту IP20 підказує, що апарат захищений від доступу пальцем та великих сторонніх предметів, але не призначений для зовнішніх або вологих приміщень без додаткового захисту в корпусі.

Практичні поради по монтажу та експлуатації

Як електрик, дам конкретні рекомендації, які допоможуть встановити та експлуатувати пристрій без проблем:

Перед монтажем перевірте відповідність номінального струму вимогам ланцюга і сумісність відключаючої здатності з короткозамиковою потужністю точки встановлення. Якщо короткозамикова потужність вище за 15 кА, потрібен інший апарат або координація захисту.
• Монтаж здійснюється методом затискання на симетричну DIN-рейку 35 мм - переконайтеся, що рейка закріплена та має вільний простір для кабелів. Після закріплення перевірте механічну фіксацію ручки та надійність контактів.
• Клемні затискачі розраховані на жорстке або гільзоване підключення провідників. Використовуйте гільзи для мідних жил при необхідності, дотримуйтеся рекомендованого способу підключення для надійного контакту.
• Не допускайте перевантаження заздалегідь неузгоджених навантажень - при проєктуванні враховуйте сумарні пускові струми і можливість селективного відключення з іншими захистами у щиті.
• IP20 не захищає від вологи і пилу в підвищених концентраціях - встановлюйте вимикачі всередині захищених шаф, де є вентиляція та немає прямого впливу атмосферних умов.
• Після монтажу протестуйте ланцюг: перевірте фазування, прохідність та працездатність шляхом вимірювань, а також поведінку при імітації перевантаження чи короткого замикання в контрольованих умовах.
• У разі спрацьовування - перш ніж відновити живлення, визначте та усуньте причину: перевірте проводку, навантаження та можливі замикання. Для перезавантаження зазвичай потрібно перевести ручку в положення "викл." і потім "вкл.".

Сумісні рішення та додаткові компоненти

Для повноцінної збірки щита поряд з автоматом серії Acti9 доцільно передбачити девелоперані елементи управління та захисту. Рекомендується використовувати модульні аксесуари тієї ж серії - допоміжні контакти для сигналізації стану, шунтові розчеплювачі або розчеплювачі за напругою для віддаленого відключення, а також шинні системи для оптимального підключення фаз. Прилад можна поєднати з пристроями захисту від перенапруг (SPD), диференційними вимикачами (RCD) для захисту від витоку і контакторами для дистанційного керування навантаженням.

Як альтернативу варто розглядати інші моделі лінійки Acti9 з різними кривими спрацьовування або номіналами струму для забезпечення селективності з іншими ступенями захисту в мережі. Для управління моторами рекомендується поєднувати автомати з контакторами та реле теплового захисту, щоб розділити функції комутації та довготривалого захисту двигуна.

Поради щодо проєктування системи захисту

Плануючи щит із застосуванням цього вимикача, обов’язково врахуйте координування захисту по ступенях: вводний автомат повинен мати характеристику і відключаючу здатність, що забезпечують вибірковість з груповими апаратами. Перевірте можливість селективного спрацьовування з більш швидкими чи більш повільними пристроями залежно від завдання. Для ланцюгів з чутливим обладнанням додайте захист від перенапруг та фільтрацію перешкод.
