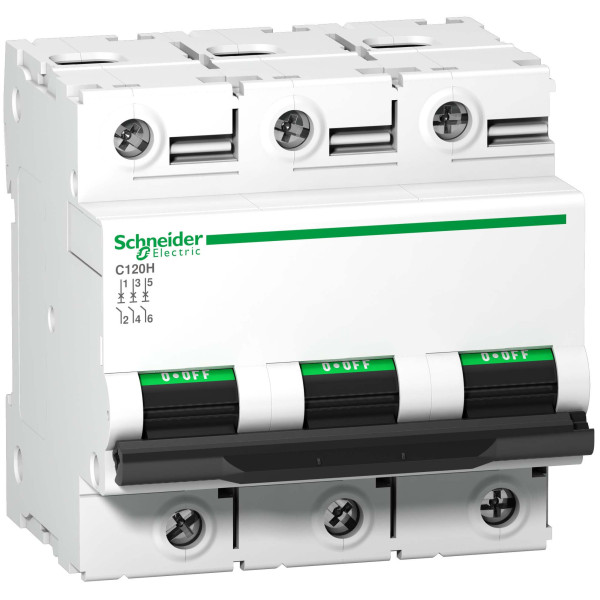

Автоматичний вимикач C120H 3P 63A D Schneider Electric A9N18511

Автоматичний вимикач C120H 3P 63A D Schneider Electric (артикул A9N18511) — це модульний тепломагнітний захисний апарат для трифазних мереж змінного струму. Пристрій серії Acti9 призначено для захисту ланцюгів від перевантажень та коротких замикань, де потрібна висока відключаюча здатність і можливість витримувати пускові струми індуктивних навантажень. Цей трьохполюсний автомат виконано з кривою відключення D, що робить його придатним для живлення двигунів і трансформаторів з великими пусковими імпульсами.

Ключові характеристики та їх практичне значення

Номінальний струм 63 А визначає робочу здатність автомата у звичайних умовах експлуатації. Відключаюча здатність 15 кА показує максимально допустиму величину струму короткого замикання, при якій апарат гарантовано безпечно розірве коло. Тепломагнітна технологія розчеплювача поєднує теплову складову для захисту від тривалого перевантаження і магнітну частину для миттєвого відключення при короткому замиканні.

Крива D означає підвищену витримку щодо короткочасних пускових струмів, тому такий вимикач доцільно застосовувати у мережах з індуктивними навантаженнями — наприклад, двигуни, компресори, трансформатори або важке індустріальне обладнання. Трифазна конфігурація 3P забезпечує одночасний захист всіх фаз та виключає несиметрію при аварії.

Монтажна опора - симетрична DIN-рейка 35 мм і спосіб кріплення затисканням дозволяють швидко встановлювати апарат у щитку на стандартну монтажну планку. Ступінь захисту IP20 вказує, що вимикач призначений для установки всередині розподільних шаф і корпусів, де відсутній безпосередній контакт з вологою або дрібними сторонніми предметами. Країна виробник Франція підкреслює європейський рівень контролю якості та сумісність з індустріальними стандартами.

Де і як застосовувати

Такий автоматичний вимикач підходить для електрощитів на виробництві, комерційних приміщеннях та об'єктах інфраструктури, де потрібно надійно захищати трифазні лінії живлення. Типові сценарії застосування - захист ліній живлення електродвигунів, насосів, холодильних агрегатів та трансформаторів. Через тепломагнітний розчеплювач з кривою D він відмінно витримує високі пускові струми без хибних відключень.

Глибокий аналіз характеристик

Тепломагнітний механізм складається з двох взаємодоповнюючих елементів: термічний розчеплювач реагує на тривалі перевантаження за рахунок нагріву біметалевого елементу, тоді як магнітна частина миттєво реагує на імпульси великої амплітуди при короткому замиканні. Комбінація цих механізмів гарантує захист від різних типів аварійних режимів.

Крива D розроблена спеціально для застосувань з високими пусковими струмами. Це означає, що для ланцюгів з індуктивними навантаженнями ризик некоректних спрацьовувань мінімізований, що забезпечує стабільну роботу обладнання і зменшує кількість непотрібних простоїв. Однак, якщо обладнання чутливе до коротких перевантажень, варто розглянути інші криві відключення.

Монтаж і практичні поради електрика

Перед монтажем обов'язково знеструмте щиток. Встановлюйте пристрій на симетричну DIN-рейку 35 мм, зафіксувавши затискачем. Підключення проводів здійснюється до клем відповідно до маркування фаз; слідкуйте за послідовністю і надійністю контактів. При затягуванні клем дотримуйтеся рекомендацій виробника щодо моменту затягування з інструкції - це важливо для забезпечення надійного контакту та уникнення перегріву.

Зверніть увагу на вентиляцію щитка: оскільки ступінь захисту IP20 не передбачає захист від вологи і пилу, електрощит повинен бути встановлений у сухому приміщенні або всередині герметичного корпусу достатнього розміру для відведення тепла. Після монтажу рекомендовано провести функціональну перевірку - перевірити, чи автомат не має механічних пошкоджень, правильність підключення і чи немає ослаблених контактів.

Експлуатація та обслуговування

Регулярні візуальні огляди та перевірка клем допомагають запобігти проблемам. При підміні або обслуговуванні завжди знімайте навантаження і вимикайте живлення. Для довготривалої експлуатації уникайте перевантаження понад номінал і слідкуйте за чистотою щитка. При виявленні частих спрацьовувань аналізуйте причини - чи це перевантаження, чи коротке замикання, чи пусковий струм, що перевищує допустимість ланцюга.

Сумісні компоненти та альтернативи

Для повноцінного монтажу та захисту системи корисно доповнити автомат такими елементами: допоміжні контакти та сигнальні модулі для контролю стану, шунт-розчіплювачі для дистанційного відключення, контактори для керування великими навантаженнями, диференційні пристрої для захисту від струму витоку та пристрої захисту від перенапруг. Всі ці модулі доступні в сімействі Acti9 і легко інтегруються механічно та електрично з автоматом.

Як альтернативу або доповнення для інших задач можна розглянути інші автоматичні вимикачі серії Acti9 з різними номінальними струмами або кривими відключення - це дозволяє підібрати оптимальний захист під конкретне обладнання та умови експлуатації.

Рекомендації щодо підбору

Якщо в системі багато індуктивних навантажень - крива D забезпечує надійність запуску.
• Підбирайте номінал автомата з огляду на номінальний струм навантаження та допустимі температурні умови в щитку.
• Якщо потрібен захист від витоку струму - комбінуйте з диференційним пристроєм або комбінованим RCBO.
• Для дистанційного керування і блокувань додайте шунт-розчіплювач або допоміжні контакти Acti9.

Артикул A9N18511 позначає саме цей модульний автомат серії Acti9 виробництва Франція, який розрахований на трифазні лінії і забезпечує захист 3P при номіналі 63 А. Використовуйте його у розподільних шафах, де потрібна висока відключаюча здатність і стійкість до пускових струмів.
