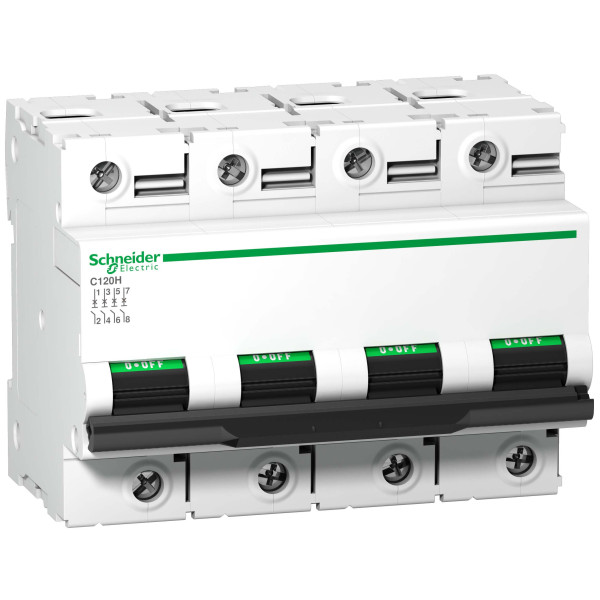

Автоматичний вимикач C120H 4P 125A C Schneider Electric A9N18481

Цей модульний захисний апарат серії Acti9 від Schneider Electric — чотириполюсний автоматичний вимикач з номінальним струмом 125 А і характеристикою відключення C. Модель A9N18481 розроблена для роботи в мережах змінного струму, забезпечує тепломагнітний захист ліній та обладнання і має відключаючу здатність 15 кА. Виробництво — Франція. Монтаж здійснюється на симетричну DIN-рейку 35 мм методом затискання, ступінь захисту корпусу IP20.

Для чого потрібен такий апарат

Автоматичні вимикачі призначені для захисту електричних кіл від перевантажень і коротких замикань. Чотириполюсний виконавець підходить для трифазних ліній з нульовим проводом, де необхідно одночасне розмикання всіх полюсів. У практиці електрика цей тип використовують в головних щитах на вводі розподільної мережі, у промислових щитах управління, на місцях підключення потужної техніки і там, де важливо відключати фазу і нуль одночасно.

Глибокий аналіз характеристик

Тепломагнітна технологія розчеплювача поєднує два принципи захисту - термічний модуль реагує на тривалі перевантаження, поступово відключаючи лінію при підвищеному струмі, а магнітна частина миттєво реагує на короткі замикання, забезпечуючи швидке розривання струму. Крива відключення "C" означає середню чутливість до пускових струмів: при короткочасних імпульсних перевантаженнях, типовим для багатьох електроприводів і моторів, пристрій витримує невеликі пускові струми без хибних спрацьовувань, але при значних струмах короткого замикання спрацьовує миттєво.

Відключаюча здатність 15 кА визначає максимальний струм, який вимикач може безпечно розірвати без ушкодження контактної системи або створення зайвих ризиків. Це важливий показник при виборі апарата для щитів, де можливі високі короткочасні струми. Ступінь захисту IP20 говорить про захист від проникнення пальців та твердих предметів, але не від води, тому пристрій потребує встановлення в захищений щит або шафу при експлуатації у вологих або запилених приміщеннях.

Монтаж і підключення — практичні поради електрика

Перед монтажем переконайтесь, що DIN-рейка симетрична 35 мм відповідає габаритам корпусу. Апарат кріпиться механізмом затискання - це швидко і надійно, проте перевіряйте щільність кріплення після фіксації щита та під час періодичних оглядів. Під час підключення виключіть напругу на вводі та дотримуйтесь послідовності фаз, особливо в трифазних схемах, щоб уникнути небажаних перекосів і несиметрій струмів.

Через те, що це 4P виконання, при підключенні потрібно правильно організувати нульовий провід разом з фазами, щоб у разі відключення всі провідники розмикались одночасно. Для полегшення подальшого обслуговування рекомендується маркувати клеми та використовувати відповідні наконечники на проводах. Оскільки ступінь захисту IP20 не захищає від вологи, розміщуйте щит в сухому, вентильованому приміщенні або використовуйте додаткові герметичні корпуси там, де це потрібно.

Експлуатація та обслуговування

Регулярні візуальні огляди, контролювання стану клем та затяжки контактів допоможуть уникнути нагріву та передчасного виходу з ладу. Після монтажу рекомендовано перевірити роботу теплової та магнітної частини під реальним навантаженням у межах допустимостей системи. Важливо: роботи з обслуговування проводитись при знеструмленій системі або кваліфікованим персоналом з використанням засобів індивідуального захисту.

Сумісність та додаткові компоненти

Для повного монтажу і безпечної роботи щита варто передбачити суміжні елементи: шини (мідні або алюмінієві) для розподілу фаз, блоки запобігання від неправильного під’єднання, клемні колодки для нейтралі, захисні кришки та роздільники для відокремлення полюсів. Також часто дощентно встановлюють узгоджені диференційні пристрої (реле струму витоку) і автомати інших типорозмірів серії Acti9 для організації зон захисту. Зверніть увагу на аксесуари, які полегшують дистанційне керування або сигналізацію стану апарата - модулі допоміжних контактів або шунтові котушки можуть знадобитися в складних схемах.

Де та коли обирати саме цей тип

Чотириполюсний модуль особливо доречний для трифазних підприємств, комерційних будівель, невеликих виробничих ділянок і вводів до розподільних щитів, де потрібне одночасне відключення всіх провідників. Якщо у вашій схемі передбачені потужні електродвигуни або імпульсні навантаження з середніми пусковими струмами, крива C забезпечує гарний баланс між захистом і відсутністю хибних відключень. При плануванні щита враховуйте відключаючу здатність і сумісність з іншими апаратами лінії.
