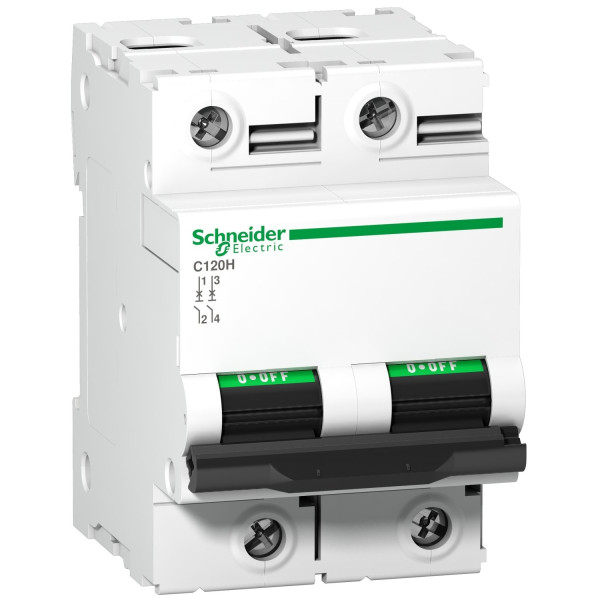

Автоматичний вимикач C120H 2P 63A C Schneider Electric A9N18456

Автоматичний вимикач C120H 2P 63A C Schneider Electric A9N18456 — це тепломагнітний двополюсний захисний апарат серії Acti9, призначений для захисту ланцюгів змінного струму від перевантажень та коротких замикань. Вироблений у Франції, цей автомат забезпечує надійне відключення при небезпечних струмових режимах завдяки комбінованому розчеплювачу - тепловому для захисту від перевантаження і магнітному для оперативного реагування на аварійні короткі замикання.

Де застосовується

Цей двополюсний автомат підійде для захисту фазних та фазо-нульових кіл у побутових, комерційних та легких промислових електромережах. Застосовується у розподільних щитах для захисту окремих ліній - освітлення, розеткових груп, невеликих електроприладів та обладнання. Крива відключення C робить його оптимальним вибором для навантажень з помірними пусковими струмами, наприклад для освітлення і частини електродвигунів невеликої потужності, де не характерні дуже високі пускові струми.

Глибокий аналіз характеристик

Номінальний струм 63 A визначає робочу межу, при перевищенні якої спрацьовує тепловий розчеплювач. Відключаюча здатність 15 кА вказує на можливість апарата безпечно розривати струм короткого замикання до цього рівня, що є важливим для надійності розподілу енергії в сучасних мережах. Крива відключення C означає, що магнітна складова спрацює при помірно підвищених миттєвих струмах - це компроміс між чутливістю до коротких замикань і стійкістю до типовим пускових струмів.

Двополюсне виконання дозволяє одночасно відключати обидві живильні лінії - корисно при однофазних і фазо-нульових схемах підключення. Захист класу IP20 забезпечує базовий захист від сторонніх предметів і випадкового контакту з струмоведучими частинами, отже при монтажі необхідно передбачити захисний щит або корпус. Монтажна опора - симетрична DIN-рейка 35 мм, стандартна для щитових рішень, а спосіб кріплення - затисканням - пришвидшує встановлення і дозволяє легко замінювати модулі без додаткових інструментів для фіксації корпусу.

Практичні поради по монтажу

Перед встановленням вимикача вимкніть живлення та переконайтеся у відсутності напруги в точках підключення.
• Закріплювати пристрій слід на стандартну DIN-рейку 35 мм. Переконайтеся, що рейка встановлена рівно і має достатню жорсткість для уникнення люфтів при підключенні проводів.
• При підключенні проводів використовуйте відповідні клемні колодки або шини; перевіряйте надійність затискання - хороша клема має щільний контакт без люфту, але не перетискайте жилу надмірно.
• Після монтажу проведіть функціональний тест - імітуйте перевантаження та перевірте, що апарат коректно відключається, а потім відновлюється вручну або шляхом повторного ввімкнення.
• При розміщенні в щиті залишайте достатньо простору для вентиляції та доступу до ручки керування для оперативного обслуговування.

Експлуатація та обслуговування

Працює як стандартний автоматичний вимикач - після спрацювання при аварійній ситуації усувають причину, виробляють візуальний огляд клем і ізоляції, після чого вимикач можна ввімкнути вручну. Регулярно перевіряйте наявність корозії на клемах і чистоту контактів. Уникайте впливу вологи та агресивних середовищ на корпус, оскільки IP20 не захищає від пилу і бризок.

Сумісність та додаткові компоненти

Для повноцінного монтажу знадобиться стандартний розподільний щит з DIN-рейкою, клемні шини для нейтралі та заземлення, а також набори кабелів відповідного перерізу. Як аналоги або альтернативи розглядайте інші модифікації лінійки Acti9 від Schneider Electric з іншим номіналом струму або іншою характеристикою відключення - це дозволить підібрати оптимальний захист під конкретне навантаження. Для організації централізованого управління та індикації можна інтегрувати модулі, що сумісні з системою Acti9, а також використовувати відповідні аксесуари для монтажу та розділення фаз.

При підборі захисних апаратів враховуйте специфіку навантажень: для високих пускових струмів вибирають інші криві спрацювання або додаткові пуско-захисні пристрої, для чутливої електроніки - варіанти з більш м'яким відключенням. Якщо необхідно розширити функціонал щита, зверніть увагу на модульні рішення тієї ж серії, які сумісні по монтажу і розмірах.

Корисні рекомендації від електрика

При проектуванні ланцюга передбачайте запас по струму для уникнення частих спрацьовувань при короткочасних піках. Встановлюйте автоматичний вимикач у доступному місці для швидкого відключення вручну, а для ліній з високим ризиком короткого замикання перевіряйте якість заземлення і правильно розміщуйте провідники, щоб уникнути перехресних контактів. Після встановлення позначте всі лінії в щиті для швидкої ідентифікації під час експлуатації.
