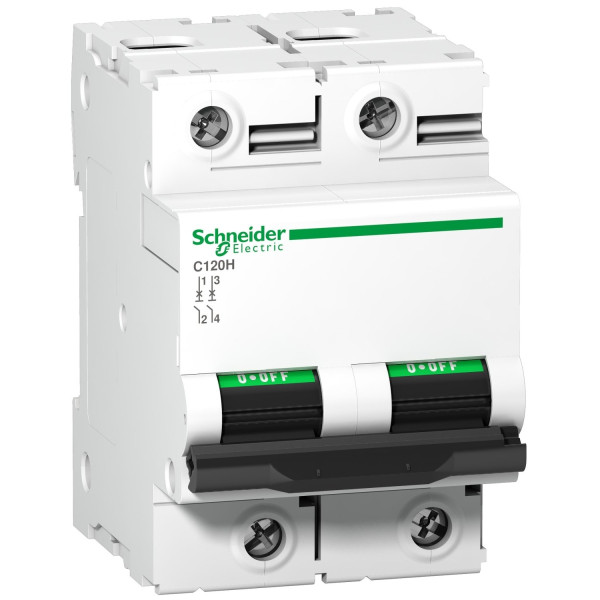

Автоматичний вимикач C120H 2P 100A B Schneider Electric A9N18414

Автоматичний вимикач C120H 2P 100A B від Schneider Electric (артикул A9N18414) - це модульний двополюсний апарат серії Acti9, призначений для захисту електричних ланцюгів змінного струму від перевантажень та коротких замикань. Цей тепломагнітний автомат поєднує надійну механіку та відому якість французького виробника, що робить його оптимальним рішенням для розподільних щитів у побутових та комерційних установках.

Ключові технічні характеристики

Номінальний струм: 100 А
• Кількість полюсів: 2P - двополюсний захист фазного та нульового провідника
• Крива відключення: B - чутливість до струмів короткого замикання із відносно низьким порогом спрацювання
• Відключаюча здатність: 15 кА - забезпечує безпечне гасіння коротких замикань у типових мережах
• Технологія розчеплювача: тепломагнітний - комбінується захист при повільних перевантаженнях та миттєве відключення при короткому замиканні
• Монтаж: симетрична DIN-рейка 35 мм, кріплення затисканням
• Ступінь захисту: IP20 - захист від доступу пальцем, без захисту від вологи
• Серія: Acti9 - модульна лінійка для щитових рішень
• Країна виробник: Франція

Для чого потрібен цей автомат

Цей двополюсний автомат підходить для захисту групових ланцюгів освітлення, розеткових мереж та інших загальних електричних споживачів. Завдяки B-кривій він краще підходить для ланцюгів з невеликими пусковими струмами або де важлива більш чутлива реакція на короткі замикання. Використання апарата в розподільних щитах забезпечує безпеку обладнання та знижує ризик пошкодження проводки при аварійних режимах.

Глибокий аналіз характеристик

Тепломагнітна технологія поєднує два незалежні механізми розчеплення. Тепловий елемент реагує на тривалі перевантаження, що захищає проводку від перегріву при постійному перевищенні навантаження. Магнітна частина миттєво розмикає ланцюг при короткому замиканні, мінімізуючи наслідки аварії. Важливо розуміти, що B-крива орієнтована на сценарії з відносно малими пусковими струмами, тому для двигунів та сильних індуктивних навантажень слід розглянути автомати з іншими характеристиками відгуку.

Відключаюча здатність 15 кА гарантує, що при типовому короткому замиканні апарат здатний безпечно розірвати ланцюг, не отримавши критичного пошкодження. Рівень IP20 означає, що пристрій призначений для встановлення в захищених щитових корпусах, де немає прямого впливу вологи або пилу, а також де доступ до електронних частин виключений постійно.

Монтаж та практичні поради для електрика

Перед монтажем обов'язково знеструмте відповідний розподільний щит та перевірте відсутність напруги тестером. Встановлення проводиться на симетричну DIN-рейку 35 мм із затискним способом кріплення, що дозволяє швидко фіксувати апарат у щиті. Під час підключення проводів дотримуйтесь рекомендацій по перетинах та ізоляції, використовуйте затискачі та клеми, які сумісні з модульною апаратурою.

Необхідно забезпечити коректну послідовність підключення фаз і нуля, а також перевірити електричну координацію з попередніми та наступними ступенями захисту. Для надійного контакту та уникнення перегріву проводів рекомендується очищати кінці жил від окислення й уникати перекручувань. Якщо в системі присутні великі пускові струми або індуктивні навантаження, розгляньте встановлення допоміжних пристроїв для пом'якшення пуску або використовуйте автомат з іншою характеристикою відключення.

Суміжні товари та повний комплект для монтажу

Для повноцінного захисту і зручного керування щитом до цього автомата можна додати такі модульні компоненти: диференційний вимикач (RCD) для захисту від витоку струму, модульні контактори для віддаленого вмикання/вимикання навантажень, шинні містки та шини для підключення, а також допоміжні контакти й індикатори положення. Важливо підбирати комплектуючі тієї ж лінійки або сумісні модулі, щоб забезпечити правильну посадку на DIN-рейку та сумісність механічних габаритів.

Як альтернативу в межах сімейства Acti9 можна розглядати інші автоматичні вимикачі з різним номіналом струму або кількістю полюсів для гнучкого проектування щитів. При підборі заміни звертайте увагу на ту саму технологію розчеплювача і відключаючу здатність, щоб зберегти належний рівень захисту системи.

Рекомендації з експлуатації та обслуговування

Періодично перевіряйте стан клем та контактних з'єднань на предмет нагріву або ослаблення. Під час технічного огляду звертайте увагу на наявність механічних пошкоджень корпусу та правильне розташування на DIN-рейці. Використовуйте інструмент та методики, що відповідають стандартам електробезпеки, не перевищуйте номінальний струм у ланцюгах, для яких призначено автоматичний вимикач.

Якщо в щиті планується робота зі змінними або складними навантаженнями, рекомендується зробити розрахунок селективності захисту, аби уникнути небажаних відключень при дрібних локальних аваріях. Для цього узгодьте параметри автоматів на різних щаблях розподілу.

Артикул для замовлення: A9N18414. У разі сумнівів у виборі моделі або при необхідності підбору супутніх модулів звертайтесь до технічної документації серії Acti9 або консультуйтесь зі спеціалістом.
