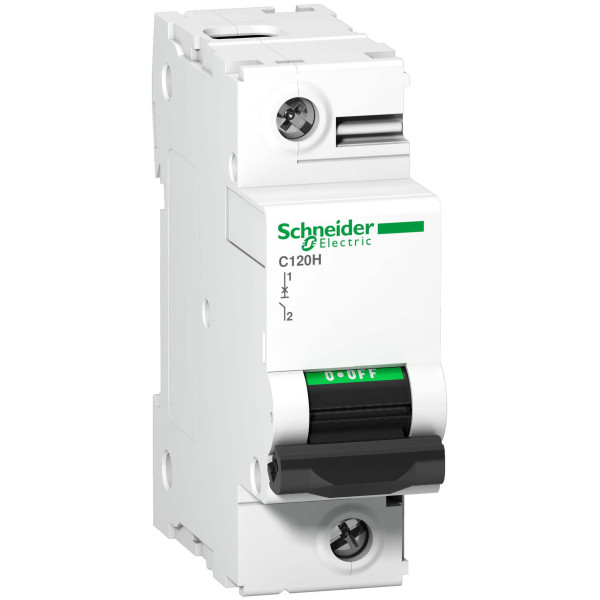

Автоматичний вимикач C120H 1P 100A B Schneider Electric A9N18403

Автоматичний вимикач C120H 1P 100A B від Schneider Electric (артикул A9N18403) — це модульний тепломагнітний автомат для захисту однополюсних ланцюгів змінного струму. Цей апарат поєднує функції захисту від перевантаження і миттєвого відключення при короткому замиканні, забезпечуючи надійну роботу в розподільних щитках і щитах управління. Завдяки серії Acti9 він підходить для інсталяцій, де важлива компактність, простота монтажу і відповідність професійним електротехнічним вимогам.

Де застосовується

Однополюсний модульний автомат з номінальним струмом 100 А застосовують для захисту фазних провідників у промислових і комерційних електромережах, окремих груп навантажень або як розривна апаратура в гілках живлення. Такий вимикач з кривою відключення B краще працює з лініями, де не очікуються великі пускові струми від асинхронних двигунів або трансформаторів, але потрібен швидкий відгук на коротке замикання. Виробництво у Франції і серійна сумісність з інсталяційними системами серії Acti9 роблять його зручним для монтажу в стандартних din-рейкових шафах.

Глибокий аналіз характеристик

Номінальний струм 100 А визначає стандартний робочий режим, при якому апарат може тримати струм без теплового перевантаження. Відключаюча здатність 15 кА вказує на межу короткого замикання, яку вимикач здатен безпечно роз’єднати, захищаючи ланцюг від руйнівних струмів. Крива В означає більш чутливу характеристику по часу-струму для невеликих перевантажень у порівнянні з кривими типу C або D, тому такий вимикач краще підходить для захисту електроосвітлення, розеткових ліній та електроніки, де небажані часті спрацьовування при незначних пускових токах.

Тепломагнітна технологія розчеплювача поєднує два механізми: теплове розмикання для тривалих перевантажень і магнітне - для моментального реагування на короткі замикання. Це забезпечує комплексний захист без потреби додаткових складних схем. Однополюсна конструкція (1P) означає, що апарат розриває лише фазу, тому в схемах з необхідністю одночасного відключення всіх фаз слід розглядати застосування багатополюсних аналогів або групових координацій.

Ступінь захисту IP20 свідчить, що пристрій захищений від дотику пальцем і твердих предметів розміром понад кілька міліметрів, але не призначений для експлуатації у вологому або запиленому середовищі без додаткового корпусного захисту. Монтаж на симетричну din-рейку 35 мм здійснюється методом затисканням, що дозволяє швидко встановлювати та замінювати модулі в щитку.

Монтаж і експлуатація - практичні поради від електрика

Перед монтажем відключіть ввідну лінію і перевірте відсутність напруги відповідними інструментами. Встановлюйте автомат на стандартну din-рейку 35 мм, поклавши пристрій на рейку і притиснувши до фіксатора до характерного клацання. Підключайте живлення і навантаження строго відповідно до маркування клем - фазний провід на клему вводу, навантаження на клему виводу. Не забудьте забезпечити достатній зазор і доступ для відводу тепла, оскільки перевищений температурний режим впливає на тривалість життя та точність теплового захисту.

IP20 вимагає монтажу всередині захищеної шафи, особливо в приміщеннях з підвищеною вологістю або пилом. Для підключення великих мідних жил використовуйте правильні наконечники та відповідні розміри контактів, а також контролюйте надійність зачистки ізоляції. Для коректної роботи магнітного розчеплювача важливо уникати розташування поруч сильних магнітних полів або джерел тепла.

Сумісні компоненти та аналоги

Для повноцінного монтажу та захисту лінії радимо комплектувати щиток такими елементами: модульні шини для нуля та заземлення, допоміжні контакти для сигналізації положення вимикача, групові роз'єднувачі або селективні пристрої для координації захисту. Якщо потрібне диференційне (реле) захисту, використовуйте пристрої захисного відключення в парі з модульним автоматом або розгляньте RCBO для комбінації захистів в одній позиції.

Як аналогічні рішення можна розглядати інші апарати тієї ж серії Acti9 з відповідними номіналами або моделі з тепломагнітним розчеплювачем у модульному форм-факторі від виробника. При зміні типу кривої захисту враховуйте характер навантаження: B - для чутливих ліній з мінімальними пусковими струмами, C або D - для ліній з двигунами чи трансформаторами.

Діагностика і техобслуговування

Регулярно контролюйте стан контактів на нагрів і надійність кріплення провідників. У випадку частих спрацьовувань визначайте природу - тимчасове перевантаження або коротке замикання. Простий тест полягає в поетапному відключенні навантажень для локалізації проблемної ділянки. Заміну або переналаштування проводить кваліфікований електрик з урахуванням вимог до безпеки. Не намагайтеся модернізувати внутрішні механізми при включеному живленні.
