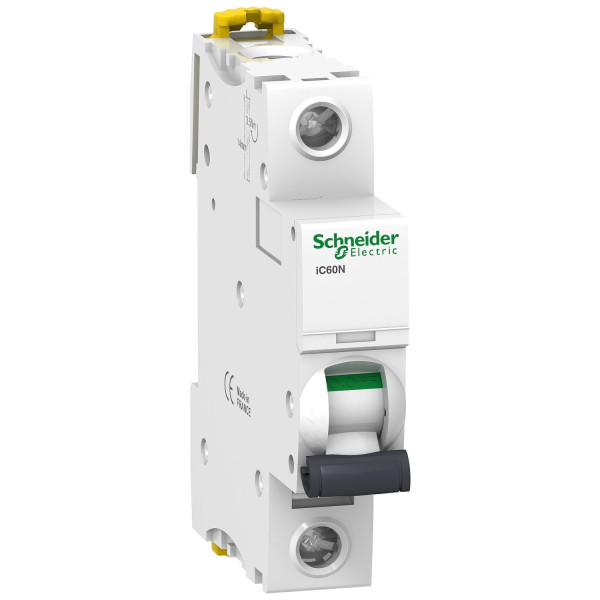

Автоматичний вимикач iC60N 1P 10A C Schneider Electric A9F79110

Однополюсний автомат з серії Acti9 від Schneider Electric, артикул A9F79110, призначений для захисту електричних кіл постійного струму від перевантажень і коротких замикань. Цей тепломагнітний розчеплювач з номінальним струмом 10 А та характеристикою відключення "C" застосовується там, де потрібна комбінація чутливості до тривалих перевантажень і стійкості до пускових струмів середньої величини. Вироблено у Франції, пристрій розраховано для кріплення на стандартну DIN-рейку і забезпечує ступінь захисту IP20.

Що це за прилад і чому він важливий

Автоматичний вимикач iC60N 1P 10A C — це модульний апарат захисту, який поєднує термічний елемент для виявлення перевантажень та магнітний елемент для миттєвого відключення при короткому замиканні. У ланцюгах постійного струму коректна селективність та здатність розривати струм мають критичне значення, тому вибір правильного типу і характеристики розчеплювача визначає надійність живлення та безпеку обладнання.

Глибокий аналіз характеристик

Номінальний струм 10 А вказує на те, що цей автомат підходить для живлення невеликих споживачів у DC-мережах — наприклад, для окремих секцій сонячної системи, електроніки чи підсистем керування. Крива відключення "C" означає, що пристрій допускає короткочасні струми перевищення, характерні для індуктивних навантажень та деяких типів двигунів, але реагує швидко при помітних коротких замиканнях. Відключаюча здатність 6 кА показує максимальний струм короткого замикання, який вимикач може безпечно розірвати без ушкодження — це важлива характеристика для визначення придатності до конкретної електромережі.

Технологія розчеплювача — тепломагнітна — забезпечує двокомпонентний захист: повільне відключення при перевантаженні з огляду на тепловий ефект, і швидке механічне спрацьовування при великих струмах за рахунок магнітної частини. Однополюсне виконання (1P) означає, що вимикач розриває лише один провід - зазвичай плюсовий або живлячий. Для повного розриву двопровідних DC-ланцюгів слід розглядати двухполюсні варіанти або додаткові вимикачі для другого провідника.

Монтаж і експлуатація: практичні поради електрика

Монтаж на DIN-рейку робить пристрій зручним для встановлення в щитах типу модульних розподільних шаф. Перед монтажем обов'язково відключити зовнішнє живлення і переконатися в відсутності напруги в гілці. Фіксація здійснюється штатним способом, передбаченим для серії Acti9 — перевіряйте правильну посадку на рейку і відсутність люфтів.

При підключенні в мережах постійного струму зверніть увагу на полярність і використовуйте кабелі відповідного перерізу, а також надійні клеми для запобігання перегріву в місцях з'єднань. Оскільки цей автомат 1P не розриває одночасно позитивний і негативний полюси, у системах, де потрібно повністю ізолювати джерело, додатково встановлюють другий модуль або двухполюсний вимикач.

Для забезпечення селективності і координації захистів підбирайте наступні по висоті та характеристикам апарати з тієї ж серії або сумісні розрядники/автомати Schneider. При проєктуванні щита враховуйте можливість встановлення додаткових елементів на DIN-рейку, наприклад, модульних шунтів, коробів та допоміжних контактів.

Сумісні та додаткові компоненти для повного монтажу

модульні шини для живлення кількох модулів у щиті;
• додаткові допоміжні контакти та блоки сигналізації стану для дистанційного моніторингу положення вимикача;
• перехідні клеми та роз'єми для полегшення підключення кабелів в модульний щит;
• двополюсні апарати серії Acti9 для застосувань, де потрібно розривати обидва проводи DC-ланцюга;
• реле контролю струму або напруги для реалізації логіки захисту та автоматики.

Як альтернативу розглядайте інші модифікації в серії Acti9 з подібними характеристиками, але іншими номіналами струму або кількістю полюсів, якщо проект вимагає одночасного розриву кількох провідників або інших значень номіналу. При заміні завжди порівнюйте криву відключення, тип розчеплювача та відключаючу здатність.

Особливості експлуатації в DC-мережах

Для постійного струму характерні інші особливості, ніж для змінного: дуга гасне важче, і тому технічні вимоги до апаратів серйозніші. У зв'язку з цим слід переконатися, що застосований автомат відповідає експлуатаційним умовам вашої системи DC. Однополюсний апарат підходить для захисту окремих ланок або DC-підсистем, але проєктна документація може вимагати двополюсного відключення для безпеки технічного обслуговування.

Регулярно перевіряйте контакти на наявність окислення, механічну цілісність кріплень і наявність вільного місця навколо ряду модулів для відведення тепла. Для точних монтажних моментів і налаштувань користуйтеся технічною документацією виробника.

Поради по підбору і заміні

При підборі схожого обладнання звертайте увагу на серію Acti9 як на основний варіант сумісності. Якщо потрібно зберегти селективність з уже встановленими апаратами, підбирайте моделі з тією ж кривою відключення або проконсультуйтеся зі схемою координування захистів. У випадку необхідності більш високого рівня відключаючої здатності або іншої кривої реагування, оберіть іншу модель в тій же лінійці або суміжну лінійку продукції Schneider.
