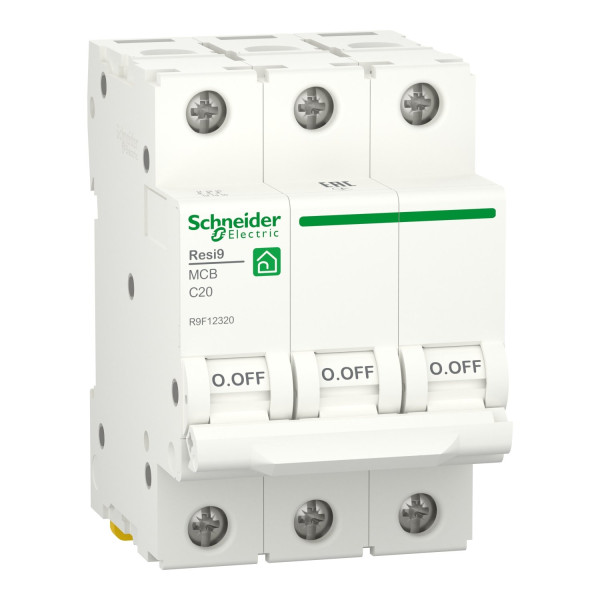

Автоматичний вимикач 6kA 3P 20A C, Resi9 Schneider Electric R9F12320

Модульний триполюсний автоматичний вимикач Resi9 від Schneider Electric, артикул R9F12320, призначений для захисту трифазних електричних кіл змінного струму. Це тепломагнітний розчеплювач із величиною номінального струму 20 А і відключаючою здатністю 6000 А при 400 В, що забезпечує надійний захист від перевантажень та струмів короткого замикання відповідно до стандарту IEC 60898-1. Вироблено у Болгарії, прилад монтажується на DIN-рейку і має ступінь захисту IP20.

Що це за пристрій і де застосовується

Коротко — це автомат для захисту трифазних ланцюгів побутових і малих комерційних мереж. Такий 3P автомат забезпечує одночасне відключення всіх фаз, що критично для безпечної експлуатації обладнання і уникнення небезпечних перекосів фаз. Пристрій підходить для групових ліній розподільних щитів, освітлення, розеткових ланцюгів, побутової техніки у квартирах або невеликих виробничих приміщеннях, де потрібна комбінація швидкого реагування на перевантаження та здатності переривати помірні короткі замикання.

Глибокий аналіз характеристик

Номінальний струм 20 А означає, що автомат розрахований на тривалу пропускну здатність цієї величини без втрати функціональності. Номінальна робоча напруга 400 В 50/60 Гц робить його сумісним із стандартними трифазними мережами. Відключаюча здатність Icn 6000 А на 400 В згідно з IEC 60898-1 гарантує, що при короткому замиканні прилад здатний безпечно розірвати ланцюг без руйнування контактної системи або створення додаткових ризиків.

Крива відключення типу C визначає часово-струмову характеристику розчеплення: така характеристика орієнтована на загальні навантаження з помірними пусковими струмами. Тепломагнітна технологія поєднує теплову складову для захисту від тривалих перевантажень і магнітну для відключення при коротких замиканнях, що забезпечує збалансований захист для більшості побутових і комерційних застосувань.

Три полюси (3P) забезпечують одночасну комутацію всіх фаз і захищають від небезпечного утворення нульової або однієї фази під напругою при відключенні. Монтаж на DIN-рейку і спосіб кріплення затисканням пришвидшують встановлення в розподільних шафах і полегшують заміну модулів.

Ступінь захисту IP20 вказує на захист від доступу пальцем і поточного рівня безпеки для монтажу всередині електрощитів або корпусів, де немає прямого контакту з сторонніми предметами.

Монтаж та експлуатація

Монтаж виконується на стандартну DIN-рейку всередині розподільного щита. Перед встановленням необхідно відключити живлення і переконатися в відсутності напруги у місці підключення. Підключайте провідники згідно з фазною послідовністю, забезпечте надійне затискання клем і перевірте відсутність люфтів. Оскільки прилад має механічний важіль для ввімкнення та вимкнення, після спрацювання необхідно усунути причину відключення і вручну виконати повторне включення.

Під час експлуатації слід періодично оглядати стан клем, шини і самого корпусу на предмет нагріву, корозії або ослаблення кріплень. Рекомендується уникати забруднення пилом і захищати щиток від вологи та агресивних середовищ, адже IP20 не передбачає захист від води.

Сумісність та що ще потрібно для повного монтажу

Для повного облаштування розподільчої панелі зазвичай додають наступні компоненти: шина нульового проводу, шина заземлення, клемні колодки, модульні ізолятори і корпус/щит для монтажу. Також корисно поєднувати автомат з пристроями диференційного захисту (ВДТ або УЗО) для захисту від струмів витоку, а для керування потужними навантаженнями використовують контактори або модульні реле від того ж виробника.

Як аналог можна розглядати інші модульні 3-полюсні вимикачі із серії Resi9 або інші моделі Schneider з подібними характеристиками по струму і відключаючій здатності. При підборі альтернативи звертайте увагу на тип кривої відключення та технологію розчеплювача, щоб параметри захисту відповідали конкретному навантаженню.

Рекомендації електрика

Під час проєктування електричних схем враховуйте узгодженість автоматів по номінальному струму з перетином провідників і можливими пусковими струмами споживачів. Для ліній з великими пусковими струмами або індукційними навантаженнями варто розглянути інші типи кривих відключення. Також зверніть увагу на порядок установки у щиті — автомати слід групувати так, щоб уникнути нагрівання і забезпечити зручний доступ для обслуговування.
