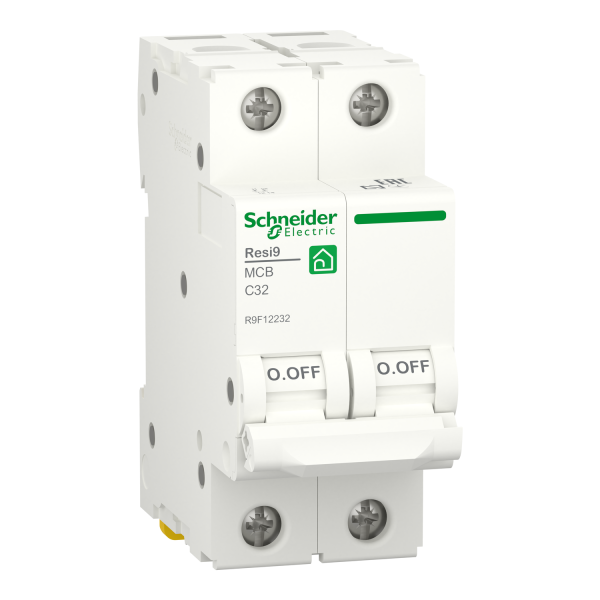

Автоматичний вимикач 6kA 2P 32A C, Resi9 Schneider Electric R9F12232

Автоматичний вимикач Resi9 R9F12232 від Schneider Electric — це модульний захисний елемент тепломагнітного типу, призначений для відключення електричного кола при перевантаженні або короткому замиканні. Цей двополюсний автомат з номіналом 32 А розроблений для монтажу в розподільних щитах на DIN-рейку і забезпечує базовий рівень захисту для житлових та невеликих комерційних мереж. Вироблений у Болгарії, корпус відповідає ступеню захисту IP20, що робить його оптимальним для монтажу всередині шаф та щитів під захистом від дотиків до струмопровідних частин.

Для чого використовується

Цей автоматичний вимикач підходить для захисту гілок електропостачання, розеток, освітлення та побутової техніки. Завдяки двом полюсам (2P) пристрій контролює одночасно фазу і нейтраль або дві фази залежно від схеми підключення, що підвищує безпеку мережі. Серія Resi9 позиціонується як рішення для житлових і малих комерційних об'єктів, де важливі компактність, надійність і простота монтажу.

Глибокий аналіз характеристик

Номінальний струм 32 А визначає максимальний тривалий ток, при якому автомат працює в нормальному режимі. Номінальна робоча напруга 400 В змінного струму 50/60 Гц дозволяє використовувати прилад у стандартних мережах змінного струму з відповідними параметрами. Відключаюча здатність 6000 А Icn на 400 В за стандартом МЕК 60898-1 свідчить про те, що апарат здатен безпечно розривати струми короткого замикання до цього рівня, що важливо для захисту проводки та запобігання пошкодження обладнання при аваріях.

Тепломагнітна технологія розчеплювача означає наявність двох основних механізмів захисту: теплового елементу - для виявлення і відключення перевантажень, що розвиваються поступово, та магнітного розчеплювача - для моментального відключення при струмі короткого замикання. Крива відключення C націлена на застосування в колах з помірними пусковими струмами, таких як освітлення, розетки та електроприлади з помірною інерцією. Це дозволяє уникнути хибних відключень при короткочасних пусках електродвигунів або трансформаторів.

Монтаж та експлуатація

Пристрій монтується на стандартну DIN-рейку за допомогою затискного кріплення, що забезпечує швидку і надійну фіксацію в щиті. Під час встановлення слід забезпечити достатній простір між модулями для охолодження, дотримуватись правил ізоляції та вимог по електробезпеці. Інформація щодо правильного підключення проводів та моменту затяжки клем знаходиться в монтажній документації виробника, тому перед експлуатацією необхідно ознайомитись з інструкцією.

Ступінь захисту IP20 вказує, що виріб забезпечує захист від доступу до струмопровідних частин пальцем або подібним інструментом, але не призначений для експлуатації в умовах підвищеної вологості або пилу без додаткового захисту. Рекомендується встановлювати автомат в сухих приміщеннях всередині щита, уникати попадання води та агресивних середовищ.

Де і коли обрати цей автомат

Рішення застосувати саме цей 2-полюсний 32А автомат має сенс, коли потрібно забезпечити захист окремої гілки, наприклад, групи розеток або освітлення в квартирі, дачі чи офісі. Крива C робить його універсальним варіантом для побутових навантажень з помірними пусковими струмами. Завдяки відключаючій здатності 6000 А він підходить для мереж, де потенційні значення коротких замикань не перевищують цього рівня відповідно до проєктних розрахунків.

Сумісні та додаткові компоненти

Для створення повноцінної розподільної лінії поряд з цим автоматом рекомендується використовувати модульні УЗО (RCD) для захисту від струмів витоку, шинні колектори для розгортки нуля і заземлення, клемні колодки для упорядкування проводки та модульні контактори при дистанційному керуванні навантаженнями. У лінійці Schneider Electric є як модулі тієї ж серії Resi9 з іншими номіналами, так і промислові серії, наприклад Acti9, які можуть бути вибрані як альтернативи залежно від вимог проєкту.

При заміні або підборі аналогів звертайте увагу на ключові параметри: номінальний струм, відключаюча здатність за стандартом IEC, тип кривої відключення і технологію розчеплювача. Це дозволить підібрати пристрій з поведінкою, схожою на Resi9 R9F12232, але з іншим робочим номіналом, якщо це необхідно.

Практичні поради від електрика

Перед монтажем відключіть напругу в щиті і перевірте відсутність напруги контрольними приладами.
• Переконайтесь, що розмір та конфігурація щита дозволяють встановити двополюсний модуль на DIN-рейку, враховуючи місце для додаткових модулів.
• Застосовуйте УЗО та додаткові автомати там, де необхідна селективність та захист людей від ураження струмом.
• Для підбору запасів струму та вибору проводів керуйтесь нормативами та схемою електропроводки об'єкта.

Артикул виробу: R9F12232, серія Resi9, країна виробник - Болгарія. Технологія розчеплювача - тепломагнітний, монтаж - на DIN-рейку, спосіб кріплення - затисканням, ступінь захисту IP20.
