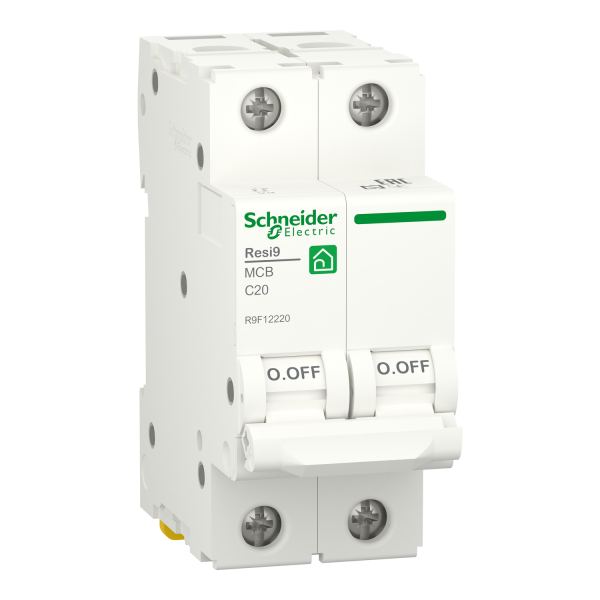

Автоматичний вимикач 6kA 2P 20A C, Resi9 Schneider Electric R9F12220

Модульний автоматичний вимикач Resi9 R9F12220 - це компактний захисний апарат для мереж змінного струму, призначений для захисту кола від перевантаження та короткого замикання. Пристрій має два захищені полюси 2P і номінальний струм 20 А, працює на робочій напрузі 400 В змінного струму 50/60 Гц. Відключаюча здатність 6000 А (Icn) згідно з IEC 60898-1 забезпечує надійне переривання аварійних струмів у побутових та невеликих комерційних установках. Артикул виробу - R9F12220, країна виробництва - Болгарія.

Де застосовується

Такий автоматичний модуль підходить для щитів розподілу в житлових приміщеннях, квартирах, котеджах та малих офісах. Його застосовують для захисту ліній освітлення, розеток, окремих гілок електропровідки та електропобутових приладів. Завдяки характеристиці відключення C даний вимикач краще реагує на імпульсні пускові струми електродвигунів та трансформаторів, тому його часто встановлюють на лініях з помірними пусковими навантаженнями.

Глибокий аналіз характеристик

Номінальний струм 20 А - визначає межу постійної роботи ланцюга, для якої апарат розрахований; важливо підбирати автомат згідно з перетином провідників та очікуваним навантаженням.
• Номінальна робоча напруга 400 В AC 50/60 Гц - стандарт для трифазних та однофазних мереж у комерційному і житловому секторі; сумісність з частотою 50/60 Гц робить пристрій універсальним для різних регіонів.
• Відключаюча здатність 6000 А Icn на 400 В за IEC 60898-1 - гарантує, що в разі короткого замикання апарат перерве ланцюг, не дозволивши поширення аварії по щиту. Цей показник важливий при підключенні до мереж з обмеженою здатністю джерела короткого замикання.
• Крива відключення C - означає, що вимикач працює з помірною селективністю щодо імпульсних струмів; це універсальний вибір для більшості побутових і легких промислових ліній, коли потрібно балансувати між чутливістю до перевантажень і стійкістю до пускових струмів.
• Тепломагнітний розчеплювач - комбінована конструкція забезпечує захист від тривалих перевантажень за рахунок теплової складової та миттєве відключення при сильних коротких замиканнях через магнітну складову.
• Ступінь захисту IP20 - забезпечує захист від дотиків пальцем або інструментом, але не призначений для експлуатації в середовищі з підвищеною вологою або пилом без додаткового захисту щита.
• Монтаж на DIN-рейку з кріпленням затисканням - швидка та зручна установка в типових модульних щитах, можливість компактного розміщення поряд з іншими модульними пристроями.

Монтаж та експлуатація

Перед монтажем необхідно вимкнути живлення в розподільній мережі та дотримуватися правил безпеки. Автомат встановлюється на стандартну DIN-рейку, фіксується шляхом затискання, що прискорює монтаж у щиті. Під час підключення важливо використовувати якісні клеми та дотримуватися рекомендованого перетину провідників відповідно до номінального струму, щоб уникнути перегріву контактів. Оскільки апарат має тепломагнітний механізм, його чутливість до тривалого струму та коротких замикань залишається стабільною протягом експлуатації при дотриманні паспортних умов роботи.

IP20 вимагає, щоб внутрішній простір щита був сухим та захищеним від сторонніх предметів; не рекомендується встановлювати пристрій в незахищених зовнішніх шафах. Для забезпечення правильної роботи залишайте доступ до клем для огляду та обслуговування.

Сумісні рішення та аналоги

Для організації повного комплекту захисту в щиті рекомендується комбінувати автомат Resi9 з іншими модульними компонентами тієї ж серії. Як аналог підійдуть інші моделі з серії Resi9 з тією ж відключаючою здатністю та кривою спрацьовування, якщо необхідні інші номінали струму. Для захисту від витоків струму слід доповнити щит пристроями типу УЗО або диференційними розчеплювачами тієї ж лінійки. Також корисні аксесуари для монтажу: шинні перемички, модульні клеми, індикатори стану ліній та захисні кожухи для щитів.

Практичні поради електрика

При підборі автоматичного вимикача враховуйте навантаження на лінію в робочому режимі і можливі імпульсні пускові струми. Крива C підходить для освітлення, розеток та невеликих моторних навантажень. Для сильно індуктивних навантажень або місць з високими пусковими струмами може бути доцільно розглянути варіанти з іншими характеристиками спрацьовування. Проводьте періодичну перевірку контактів та чистку щита для підтримки надійності.

Артикул R9F12220 і серія Resi9 вказують на уніфікований підхід до модульних компонентів, тому заміна на інший модуль тієї ж серії зазвичай не вимагає змін конструкції щита. Враховуйте також походження виробу - Болгарія - при плануванні стандартних процедур приймання та перевірки компонентів.
